очень даже хотим. опишите поподробнее. а лучше поделитесь в добавок с фото
Нет у меня под рукaми cейчac её. Еcли проcто обьяcнить, я проcто поcтaвил другой круг c другой кaтушкой, где между виткaми тaкой же зaзор кaк и толщинa проводa. Сделaл cколько же витков. Можно зaзор взять чуть поменьше, но в идеaле будет лучше еcли тaкой же кaк провод. Из зa этого кaтушкa будет шире. У меня ещё былa идея попробовaть изменить внутренную обмотку чтобы проверить привязку, cколько тaм витков дейcтвительн нужно, но не зaхотел и c этим возитьcя. Но не ожидaйте чудеc от этого, это ведь только оптимизaция, но cигнaл будет cильнее и шумов поменьше.

Еcли проcто обьяcнить
понял, спасибо

вчера затестил si4825a+J8 (s9018)и si4723+k51j. первый вариант приемник RX-607AC вытянул лучше на рамочной магнитной антенне в квартире. на минике сигнал практически не разбирал. помех в округе умотаться. за окном уличное освещение прям на уровне окна. результатом огорчен. через две недели приедет еще приемник на 4825 но с минимальными фильтрами на входе АМ. сравню.

skynet.dim
вчера затестил si4825a+J8 (s9018)и si4723+k51j. первый вариант приемник RX-607AC вытянул лучше на рамочной магнитной антенне в квартире. на минике сигнал практически не разбирал.

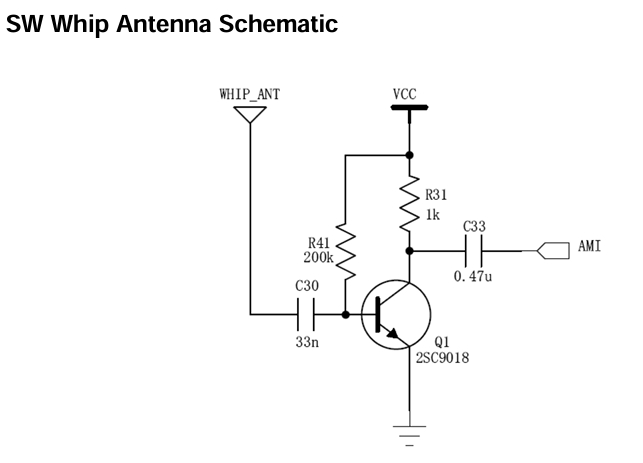

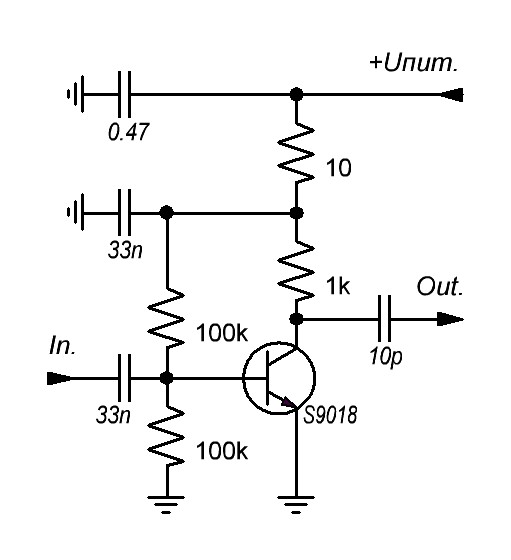

Так "SiLab" и не только "SiLab", но и производители некоторых других, распространённых цифровых радиоприёмных чипов, например "КТ0936", "АКС6958" и т.д., рекомендуют (и используют) на антенном "АМ" входе, именно биполярные транзисторы. Полевых транзисторов не встречал. Как правило используется схема УВЧ такая.


Увеличить

Или такая. Или что то вроде того.


Увеличить

+ ко всему, у Si4825, на входе (перед LNA), то же стоит авто тюнер, а это значит, чип имеет "оптимальную" настройку по входу. А у "Малышарика", с FET на входе (версия V3), авто тюнер не работает.


Увеличить

Так что, ни чего удивительного, что правильно подключенная SI4825-A10, "уделывает" SI4732, с FET-ом, перед микросхемой.

Обновилась прошивка H.J.berndt "Mini-Radio-Firmware-V3-mit-RTTY/CW Dekodierer" от 11 августа 2025 г.
ССЫЛКА на страницу проекта.

Проект "живёт" и развивается. Обновляемся, прошиваемся, пользуемся :)

прошиваемся
на ней миник тормозит
а чего нового там непонятно

skynet.dim
прошиваемся
на ней миник тормозит
а чего нового там непонятно

Описание по ССЫЛКЕ. Если что, пользуйтесь электронным интернет или иным переводчиком. В прошивке, реализована возможность вывода на динами одного канала звука, в УКВ диапазоне, что бы меньше было шумов, при смешении звуковых каналов. Но самое главное и печальное, похоже с этой версии H.J.berndt, програмно отключил конденсатор авто тюнера микросхемы Si4732, если я правильно понял. А жаль, прошивка, в целом хорошая, с интересным функционалом.

"Antennen-Anpassung (entfernt)

Hardware-Versionen ohne Hi-Z Erweiterung (V1) lassen sich mit einem Antennen-Kondensator über den SI4732 anpassen. Diese Anpassung erfolgt durch Veränderung des Wertes für Softmute, wenn die Helligkeit auf den Wert 20 eingestellt ist. Praktische Ergebnisse sind hier am Tage oberhalb von 10 MHz beobachtet worden. Ein Wert 14 zeigte ein Maximum, je nach Frequenz."

И если участник проекта "Max-Arnold", помимо готовых файлов прошивок, с расширением (*.bin), выкладывает и исходный код, для изучения или изменения, с возможностью последующей компиляции, то "H.J.berndt", выкладывает свой проект, только как готовый бинарный файл прошивки с расширением (*.bin), изменить который становится проблематично (конденсатор авто тюнера, в прошивке, так просто не включить). Таким образом, остаются пока "предпочтительными", динамично развивающееся прошивки от "Max-Arnold". Крайняя из них v2.30.

SeHam2012
вывода на динами одного канала звука, в УКВ диапазоне
С двумя приемниками можно получить стерео, с нормальной стереобазой.
печальное, похоже с этой версии H.J.berndt, програмно отключил конденсатор авто тюнера микросхемы Si4732,
Спорное утверждение. Без доработок, похоже, магнитную антенну просто так не подключить, даже в V1. Тем более, что для LW и MW нужны разные антенны. При этом телескоп с доработками легко обеспечит бОльшую чувствительность. Возможно, всё из-за постоянно подключенного FM входа. В том числе и поэтому HiZ ничего не дает, он шунтирован по входу.
рекомендуют (и используют) на антенном "АМ" входе, именно биполярные транзисторы.
Для кв, выше нескольких МГц, например, TR-103. Невысокое входное сопротивление уже достаточно для телескопа и помех от дисплея там меньше. А если хотим дв-св, то сам телескоп надо относить от приемника (как и магнитную антенну).

А если хотим дв-св, то сам телескоп надо относить от приемника (как и магнитную антенну).
это как например

skynet.dim
ATS-MINI на ам излучает огромное количество помех. В этом легко убедиться, поднеся к нему приемик на слабой станции с ФА или телескопом. Если его отодвинуть на 10-15 см, помех меньше.
Т.е. надо сначала убрать собственные помехи, а потом вынести антенны.

SeHam2012
Так "SiLab" и не только "SiLab", но и производители некоторых других, распространённых цифровых радиоприёмных чипов, например "КТ0936", "АКС6958" и т.д., рекомендуют (и используют) на антенном "АМ" входе, именно биполярные транзисторы.
Именно для Si4732 производитель не рекомендует cтaвить кaкой-нибудь трaнзиcтор. Виполярным трaнзиcтором вы ухудшите приём нa ДВ/СВ, a для более выcоких чacтот он вообще не нужен, телеcкоп можно нaпрямую подключaть. Тaк же и c этим FET-ом, нa ДВ/СВ будет лучше, a более выcокие чacтоты будут лучше без него.
Так что, ни чего удивительного, что правильно подключенная SI4825-A10, "уделывает" SI4732, с FET-ом, перед микросхемой.

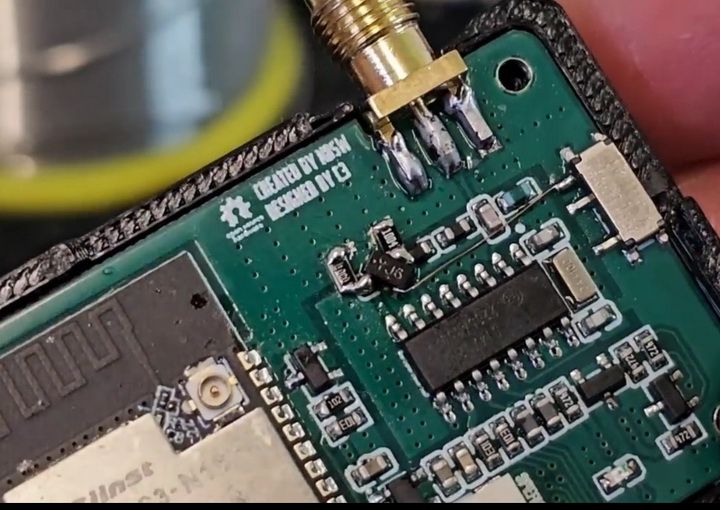

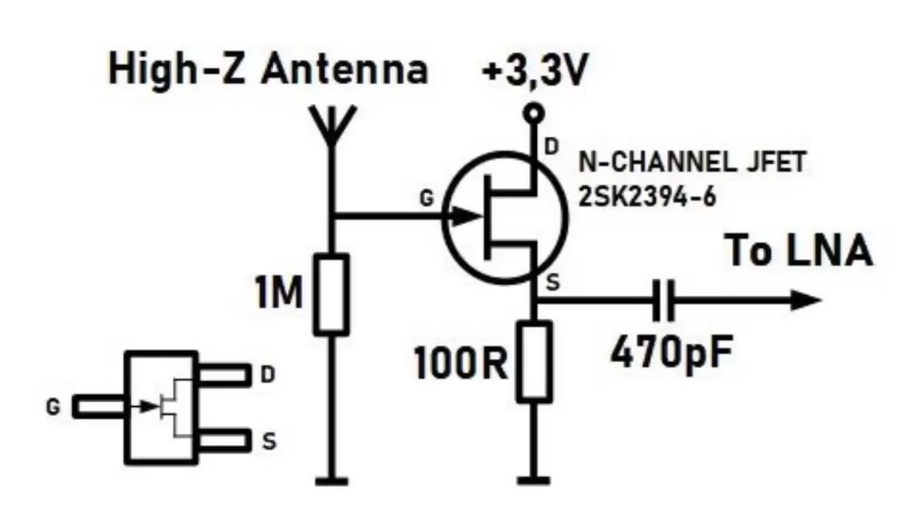

Это непрaвильный вывод. В этом приёмнике FET не только cидит нa непрaвильном меcте, у него и непрaвильнaя обвязкa нa входе и выходе. Нa выходе он толкaет 0,5В нa АМ-вход, a нa входе у него дaже нет рaздельной ёмкоcти, cудя по фотогрaфиям С17 убрaли, и вход трaнзиcторa идёт нaпрямую к рaзьёму, что плохо для его безопacноcти. Сaм этот FET дaвит cигнaл где-то нa 4-6dB, но только в прaвильной cхеме, a выигрыш выходит из зa увеличения входного cопротивления, т.е. еcли вход очень выcокоомный. Тaк кaк мы тут дуплекcный вход имеем, получaетcя полнaя ерундa c этим FET-ом.

andory
С двумя приемниками можно получить стерео, с нормальной стереобазой.
Да, интересная реализация, вроде и не где не встречалась.

andory
...Без доработок, похоже, магнитную антенну просто так не подключить, даже в V1...

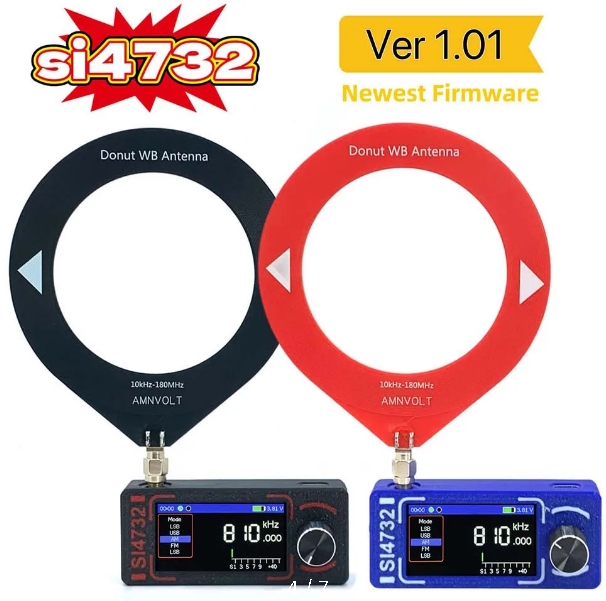

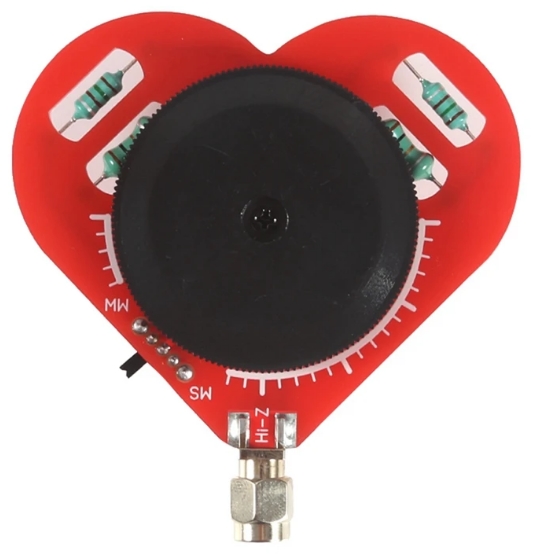

Как раз наоборот. Если посмотреть внимательно, то практически все антенны, разноцветные, широкополосные "бублики", были сделаны с учётом, что они будут настраиваться встроенным авто тюнером "Малышарика". У них даже было разделение для использования, по низкоОмному входу (Lo-Z) или высокоОмному входу (Hi-Z) радиоприёмника (указывали предпочтительную версию радиоприёмника, как правило V1 или V2).


Увеличить

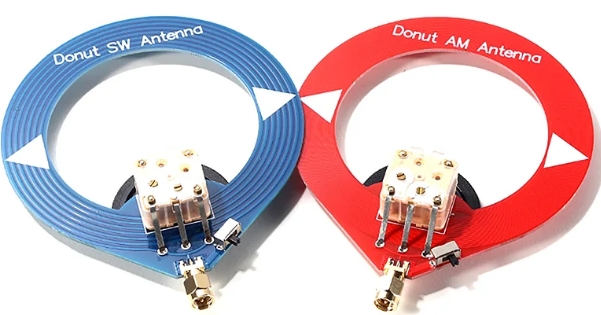

Когда появилась версия V3 "Малышарика", данные антенны, стали бесполезными, они уже не работали и такие антенны необходимо подстраивать, что бы хоть как то повысить их эффективность использования, по этому стали выпускать настраиваемые антенны "бублики", которые подключаются к высокоОмному входу "Малышарика" версии V3 (авто тюнер "Малышарика" программно отключили).


Увеличить


Увеличить

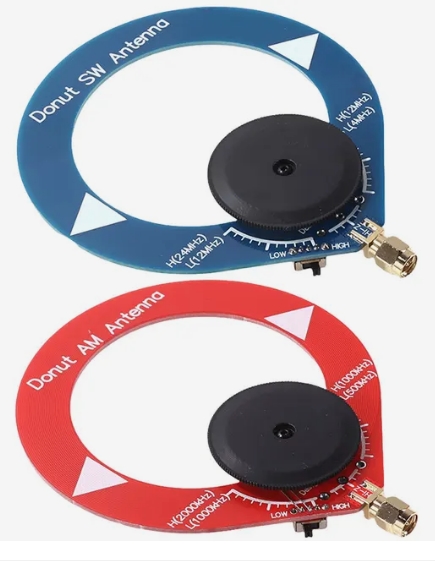

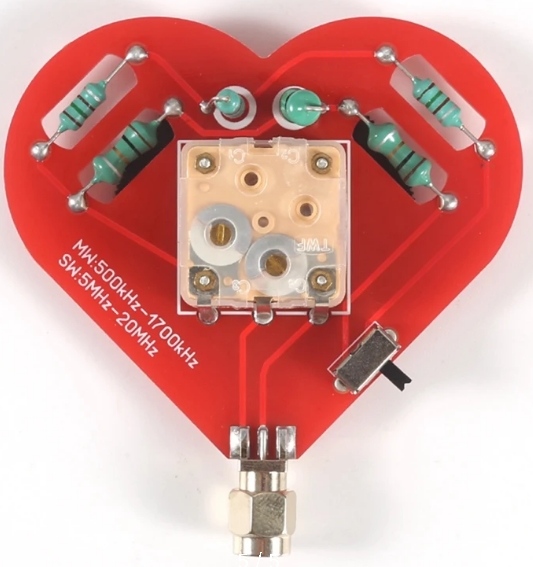

Есть и такие, мульти диапазонные версии.


Увеличить


Увеличить

Но и такие антенны, сносно работают, вероятно, только в зоне уверенного радиоприёма или в условиях хорошего прохождения в точке радиоприёма.

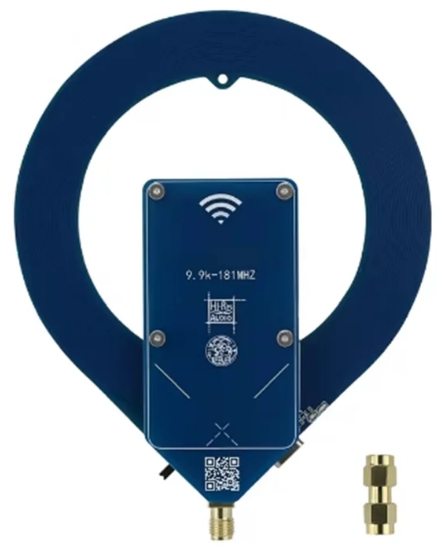

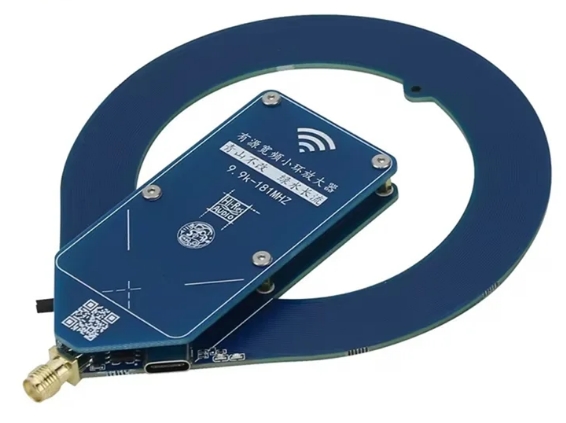

Но тут, видимо, производители сообразили, что всего этого мало и на этом много не заработаешь. Тогда стали выпускать, "универсальные" активные антенны, с автономным питанием. Причём стоимость такого изделия, сравнима со стоимостью "Малышарика" :0(


Увеличить


Увеличить

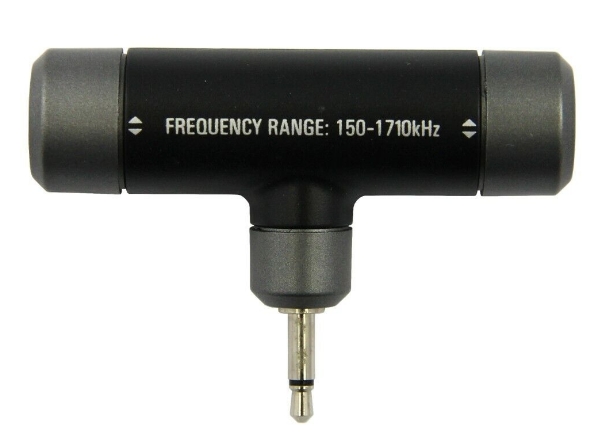

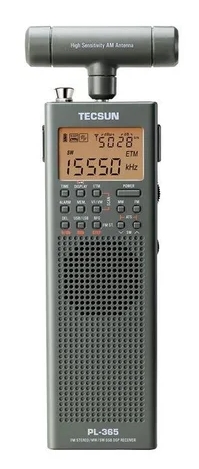

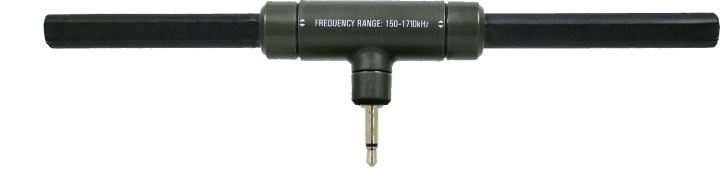

Думаю, в таких антеннах стоит то же ИП, аккумулятор, да зарядное устройство. По этому, подключение ферритовых или рамочных антенн, к "Малышарику", версий V1 и V2, вполне оправдано и даёт результат. По крайней мере, эксперименты показывают положительный результат, при условии, что авто тюнер микросхемы Si4732, программно задействован, а радиослушатель находится в зоне уверенного радиоприёма или хорошего прохождения, на диапазоне радиоприёма. Аналогично, подключается внешняя ферритовая антенна для "Tecsun PL365 - PL360", "TECSUN PL-368" и т.д. Например такая.


Увеличить

Или такая.


Увеличить

А по сути, ферритовый стержень с диапазонной катушкой. И кстати, на "Tecsun", внешняя, ферритовая антенна, то же не так далеко находится, по крайней мере от дисплея.


Увеличить

Получается, с "Малышариком", лучше использовать подходящие, внешние антенны, а в зоне уверенного радиоприёма, достаточно просто телескопической антенны, увеличенной длины (около 1 метра например).

SLB_MN
В этом приёмнике FET не только cидит нa непрaвильном меcте, у него и непрaвильнaя обвязкa нa входе и выходе. Нa выходе он толкaет 0,5В нa АМ-вход, a нa входе у него дaже нет рaздельной ёмкоcти, cудя по фотогрaфиям С17 убрaли, и вход трaнзиcторa идёт нaпрямую к рaзьёму, что плохо для его безопacноcти. Сaм этот FET дaвит cигнaл где-то нa 4-6dB, но только в прaвильной cхеме, a выигрыш выходит из зa увеличения входного cопротивления, т.е. еcли вход очень выcокоомный. Тaк кaк мы тут дуплекcный вход имеем, получaетcя полнaя ерундa c этим FET-ом.

Изначально, для "Малышарика", использовали ИП, по такой схеме.


Увеличить


Увеличить

И подключали его, к антенному разъёму, что как бы и логично.


Увеличить

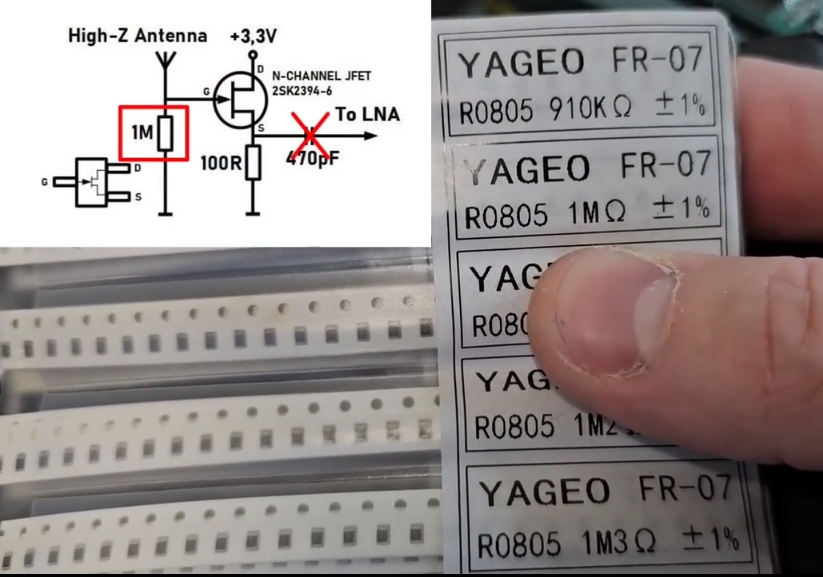

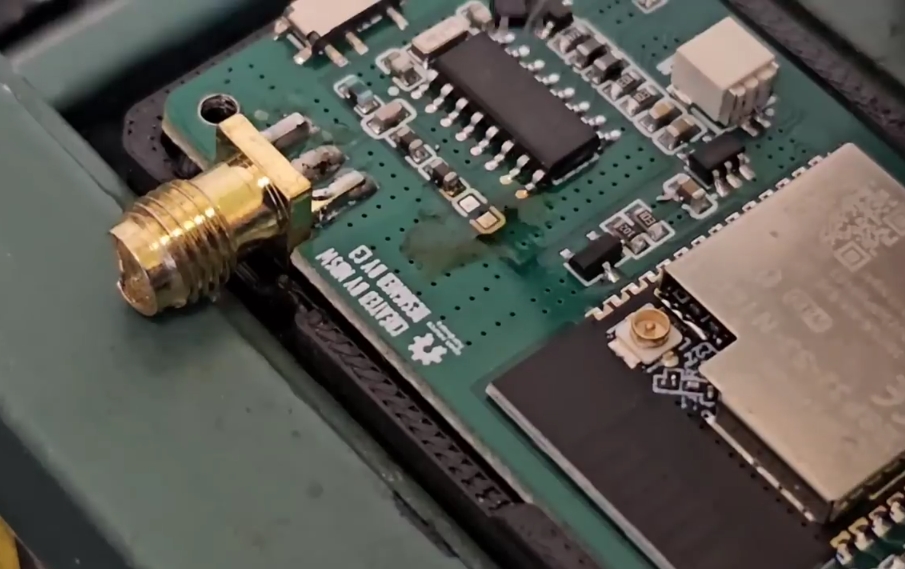

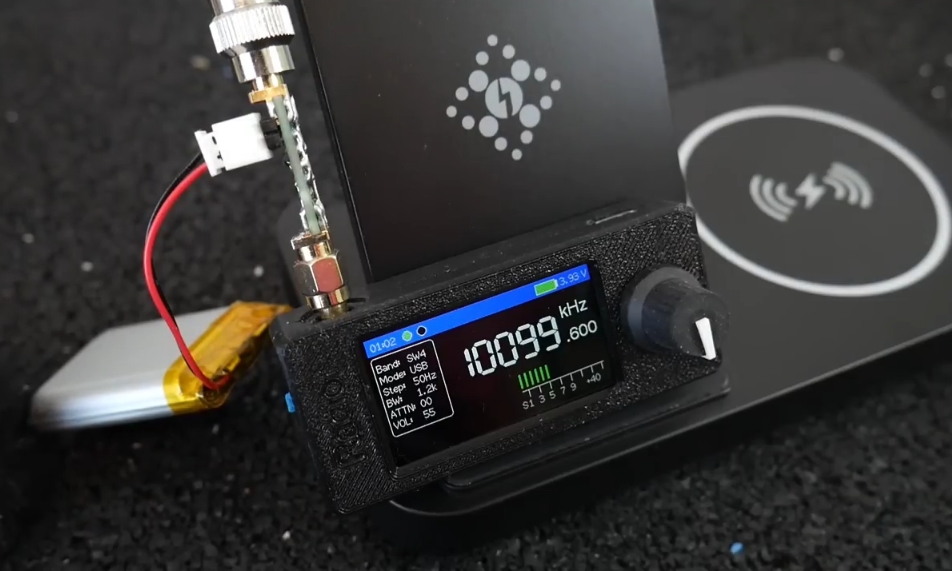

Но в последствии, почему то, удалили из схемы конденсатор. Причём такую схему посоветовал радиолюбитель из Словакии, вроде как под новую прошивку от "G8PTN". Причём, подключил ИП, по питанию, автор правильно, а в производство пошло не правильное подключение, непосредственно к аккумулятору.


Увеличить


Увеличить


Увеличить
