Дата: 12 Янв 2024 11:01:29 · Поправил: Simon (12 Янв 2024 17:28:58) #

Поговорим об Авто приёмниках.
Вспомнился Урал Авто 2, который был в Москвиче моего тестя.
Первый "УРАЛ-Авто", отличался от "УРАЛ-Авто-2", как внешним видом,так и схемными решениями.

Так в Урал-Авто, при перестройке применялись вариометры.

Весь приёмник выполнен на транзисторах.
Блок УКВ Урал-Авто:

Примечательно,что УНЧ для динамика автомобиля,выполнен отдельным блоком.
И представляет собой усилитель тока.

[Видео YouTube - нажмите для просмотра]
Что ещё примечательно, Урал-Авто позиционируется производителем как авто-приёмник 3-го класса.
Тогда как следующая модель (Урал-Авто-2), шла под 2-м классом.

Выполненный на микросхемах 224 серии.
И перестройкой при помощи КПЕ.

Второй модели было несколько видов, отличающихся только дизайном(цветом шкалы и ручек):


[Видео YouTube - нажмите для просмотра]
Было и продолжение серии,но уже в другом исполнении и с другой схемотехникой.



Ну и вишенка на торте...
Наши восточные товарищи из поднебесной и сейчас выпускают автоприёмники под брендом "Урал-Молот".



Но это уже совсем другой аппарат...
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 12 Янв 2024 15:18:04 · Поправил: UA0OAG (12 Янв 2024 15:22:04) #

при перестройке применялись вариаторы...
Ферровариометры тогда применяли в автоаппаратуре. Они и на УКВ(FM) были, не только на ДВ-СВ-КВ(AM).
Вот старый АМ приёмник AR-1100, вариометр трёхсекционный, настройка через фрикционную передачу, металлическое колёсико с накаткой крутится обрезиненным валом с ручкой настройки, а дальше зубчатая реечная передача. Пять ячеек механической памяти. Толщина приёмника полDINа - 25 мм.
http://www.radioscanner.ru/uploader/2023/ar-1100_niz.jpg
http://www.radioscanner.ru/uploader/2023/ar-1100_verh.jpg
Реклама
Google
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 12 Янв 2024 16:08:17 · Поправил: Simon (12 Янв 2024 18:02:08) #

UA0OAG
Да вариометры...
Помню, в радиостанциях Р-118,Р-102(в возбудителе ВТ-44) их стояло немало,4 шт.


Плюс в антенном контуре стоял спиральный большой, типа такого...

У меня есть один, для экспериментов.

Плюс его в том,что у него катушки вращаются на 180*, тем самым делая большое перекрытие(изменение индуктивности). От максимума,практически до 0 значения индуктивности.
У вариометров,ещё один плюс , у них мало заметен "микрофонный" эффект при встряске.
Воздушные КПЕ, более чувствительны к этому.
Наверное, поэтому их и ставили в автоприёмники.
Да и в тех же,ламповых приёмниках,был блок УКВ ИП-2, разных конструкций вариометры...

Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 31 Янв 2024 11:10:42 · Поправил: Simon (31 Янв 2024 11:13:43) #

Поговорим о паяльном оборудовании с ретроспективой...
С чего всё начиналось.
Паяльник медника-лудильщика.

Нагревался соответственно примусом, а в последствии паяльной лампой.
После, пришла Эра электрических паяльников всех мастей и размеров.


Следующий шаг...
Как разновидность, импульсные(трансформаторные) паяльники.


Кстати, корболитовый(чёрный) вариант у меня впервые появился в Армии 1980г.
Я так к нему привык, что и в последующие годы работал только им...он ещё живой у меня имеется.
Поставил только микрик на включение,вместо механических контактов.
Иногда паяю дома,что нибудь.
Более современные версии импульсных паяльников.

Симбиоз ...

Ну и как не вспомнить времена,когда радиолюбители сами изготавливали или дорабатывали "пистолеты".
Как правило брался за основу , ленточный ТВК, или ТВЗ.

Были и такие варианты доработки.

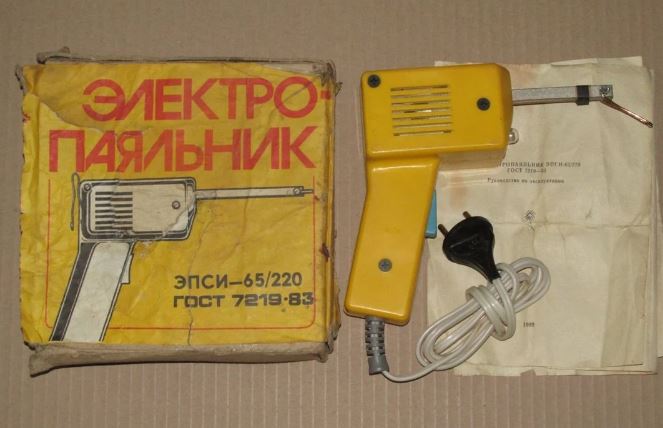

Пришла пора электропаяльников современного вида.
От простых...

До паяльных станций.
Причём ,как любительских...

Так и профессиональных...

UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 31 Янв 2024 13:19:26 #

Симбиоз ...
Были советские паяльники, типа этого зелёного, но ручка чёрная была, с подсветкой. Жало там было алюминиевое несъёмное, внутри полое, а в нём нагреватель был вставлен. Нагревались они секунд за 10 примерно, после нажатия на курок.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 31 Янв 2024 14:19:48 #

UA0OAG
Жало там было алюминиевое несъёмное
А как же им паять,к нему припой не пристаёт же...!??
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 31 Янв 2024 16:05:11 · Поправил: UA0OAG (31 Янв 2024 16:05:58) #

Оно облужено было уже с завода, самый кончик, обычное жало с виду, с двойным скосом, мм 6-7 в диаметре.
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 31 Янв 2024 16:12:26 #

Вот он:https://rw6ase.narod.ru/index1/el_tehn/el_pajaln/pci100.html
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 31 Янв 2024 16:51:48 · Поправил: Simon (31 Янв 2024 16:52:29) #

UA0OAG
А Я, другое там же вычитал: https://rw6ase.narod.ru/index1/el_tehn/el_pajaln/pci100.html
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 31 Янв 2024 17:01:35 #

Там нагревательный элемент керамический был, белый цилиндрический, и запасной в комплекте. Но всё равно сгорели, не долго проработали:)
Хайо
Участник
Offline3.1
с дек 2015
Оренбург
Сообщений: 19958

Дата: 01 Фев 2024 21:28:57 #

Simon
ещё было модно на самодельные подставки для простых горячих паяльников. При "парковке" они питались через диод одной полуволной и тем самым меньше сгорели, не столь часто нужно было чистить. Моя подставка пылится в Германии на чердаке, не хочется выбросить, аж слишком душевно была сделана.

А так, я прошёл все выше указанные стадии)))
и как я мучился с самым первым паяльником, да ещё флюс такой жирный с острым запахом.

Как только пошли электронные паяльники и качественный канифоль , даже жена заметила, что вроде стало приятно пахнуть из лаборатории)
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 01 Фев 2024 21:57:45 · Поправил: Simon (01 Фев 2024 22:04:30) #

Хайо
ещё было модно на самодельные подставки
Было такое...я делал тиристорный регулятор мощности.
Ну и самый простой способ конечно диод, для "паузы" или кондёр 2-3 мкФ МБМ.
Я вот забыл вставить ,"газовый" паяльник.
Их сейчас много вариантов в продаже.
Я таким то же работал на выезде...правда редко...

Их сейчас много вариантов в продаже.
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 02 Фев 2024 13:45:41 #

или кондёр 2-3 мкФ МБМ
Они габаритистые, я когда то делал зарядники для авто аккумуляторов, ставил набор таких в первичную обмотку, была кучка японских трансов с первичкой на 100 вольт.
В сумке таскается вот такой регулятор нагрева, 4х позиционный движковый переключатель от фена, коммутирует набор плёночных конденсаторов на 1 и 0,5 мкФ. Эти конденсаторы на 160 вольт, но при 300 вольтах ни один не пробился, а больше мой ЛАТР не выдаёт:)
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 02 Фев 2024 16:57:43 #

Некоторые приставки к паяльнику,собираемые Радиолюбителями.
Схем большое множество,приведу самые простые и распространённые.
Пороговые(переключающие):

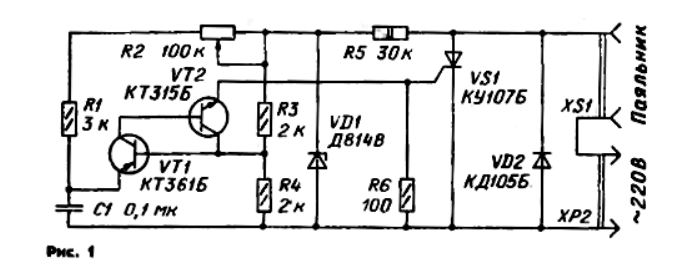

С плавной регулировкой:
Такую и я собирал для паяльника, хотя по сути это и димер(регулятор света).
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 02 Фев 2024 17:35:07 #

А я вот такой собрал, "керамические" паяльники неплохо стабилизирует.

Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 09 Фев 2024 11:47:11 · Поправил: Simon (09 Фев 2024 14:24:33) #

Встречаем, шедевр Итальянского радиостроения.
Радиоприёмник Phonola 567, выпуска 1940-43гг.

Интересное решение сделать на каждый диапазон,свою ,круговую шкалу.


Довольно сложная(для бытового радиоприёмника) механика верньера.

Схема приёмника, то же имеет несколько интересных решений.
1.Имеем полноценный (резонансный) подиапазонный УВЧ.

2.Вакуумный выпрямитель.
3.Некоторые лампы универсальны.
4. Настройка , осуществляется двунаправленным электроприводом.
Список используемых ламп.

По своему дизайну,конечно нестандартно...
Как написал один наш коллега: "По дизайну прикольно, но функциональности 0".
Но мне лично,этот приёмник, напомнил стенд для проверки манометров.
Хайо
Участник
Offline3.1
с дек 2015
Оренбург
Сообщений: 19958

Дата: 09 Фев 2024 21:57:21 #

Simon
для начала 1940ых годов выглядит довольно ведомственным, вряд ли это было для народа. Я там правильно разглядел мотор?
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 09 Фев 2024 23:27:29 · Поправил: Simon (09 Фев 2024 23:28:10) #

Хайо
Я выше об этом написал...для настройки.
4. Настройка , осуществляется двунаправленным электроприводом
На схеме, в левом нижнем углу.
RX6HC
Участник
Offline1.0
с мая 2014
Пятигорск
Сообщений: 48

Дата: 10 Фев 2024 14:24:23 #

Здравствуйте. Немного информации о способе стабилизации частоты Wadley Loop, а также несколько примеров приемников, где это использовалось. Статья из википедии имеет несколько корявый перевод , но основную мысль можно понять.

«Петля подавления дрейфа Уодли», также известная как «петля Уодли», представляет собой систему из двух генераторов, синтезатора частоты и двух смесителей частот в тракте радиочастотного сигнала. Система была разработана доктором Тревором Уодли в 1940-х годах в Южной Африке. Схема была впервые использована для стабильного волномера. (Волномер используется для измерения длины волны и, следовательно, частоты сигнала) В «петле Уодли» нет цикла регулирования, поэтому этот термин взят в кавычки. Однако более точные названия конфигурации схемы неизвестны.[2] «Петля Уодли» использовалась в радиоприемниках с 1950-х годов примерно до 1980-х годов. «Петля Уодли» в основном использовалась в более дорогих стационарных радиоприемниках, но «петля Уодли» также использовалась в портативном радиоприемнике (Барлоу-Уодли). XCR-30 Марк II).[3][4] В традиционном супергетеродинном радиоприемнике большая часть дрейфа и нестабильности генератора возникает в первом каскаде преобразователя частоты, поскольку он перестраиваемый и работает на высокой частоте. В отличие от других методов уменьшения дрейфа (таких как контроль кристалла или синтез частоты), петля Уодли не пытается стабилизировать генератор. Вместо этого он математически отменяет дрейф.

Петля Уодли работает следующим образом: объединение первого генератора с принятым сигналом в смесителе частот для перевода его на промежуточную частоту, которая находится выше диапазона настройки приемника, смешивание того же генератора с гребенкой гармоник кварцевого генератора, выбор одного из результатов (2) с помощью полосового фильтра и смешивая его с сигналом ПЧ из (1). Поскольку высокая ПЧ части 1 дрейфует в том же направлении и на ту же величину, что и «синтетический осциллятор» части 3, когда они смешиваются в части 4, члены дрейфа компенсируются, и в результате получается кристаллически стабильный сигнал на вторая промежуточная частота. Однако дрейф делает невозможным использование избирательности высокой ПЧ для отклонения нежелательных сигналов. Вместо этого высокая ПЧ спроектирована с полосовой характеристикой. Кроме того, поскольку первый генератор погашен, его нельзя использовать для настройки определенного сигнала. Вместо этого он выбирает целую полосу сигналов — какая из них зависит от того, какая гармоника была выбрана в части 3 выше. Размер полосы равен расстоянию между кристаллическими гармониками. Традиционно настроенный «сервер» выбирает нужный сигнал из диапазона сигналов, представленных на второй ПЧ.

Примером может служить прием сигналов от 0 до 30 МГц. Он делится на 30 полос по 1 МГц, которые затем преобразуются в полосу 44–45 МГц. Для преобразования 0–1 МГц первый генератор должен иметь частоту 45 МГц; для преобразования 1-2 МГц должно быть 46 МГц; и так далее. При этом первый генератор также смешивается с гармониками кристалла частотой 1 МГц, и результаты проходят через фильтр 42 МГц. Проходит только одна гармоника. Когда первый генератор имеет частоту 45 МГц, это третья гармоника, потому что 45 – 3 = 42. При 46 МГц это четвертая гармоника и так далее. Генератор не обязательно должен быть точно 45, 46 и т. д., достаточно близко, чтобы пройти через полосовой фильтр 42 МГц. Допустим, это 45,1 . Тогда получаем от фильтра 42,1, а 45,1 - 42,1 это все равно 3. При смешивании высокой ПЧ с 42 МГц в результате получается полоса сигналов от 3 МГц до 2 МГц, из которой выбирается нужный сигнал. Потенциально этого можно достичь с помощью обычного супергетеродинного преобразователя, преобразующего 3–2 МГц в 455 кГц и, наконец, демодулирующего сигнал обратно в аудио. Общий дрейф приемника состоит из дрейфа кристалла плюс 3 МГц на входе. Когда мы слушаем сигнал частотой 30 МГц, этот приемник примерно в десять раз стабильнее, чем тот, который использует высокочастотный настраиваемый VFO. Для нового пользователя ощущения от управления настройкой первого генератора кажутся нелогичными. Хотя ручка перемещается непрерывно, аналогово, ее влияние на работу приемника дискретно, то есть настройка происходит скачками в 1 МГц. Примером может служить приемник связи FRG-7 компании Yaesu,[5] который использует систему для устранения дрейфа гетеродина. Racal RA17 и Realistic DX-302[6] также использовали в своей конструкции петлю Уодли.

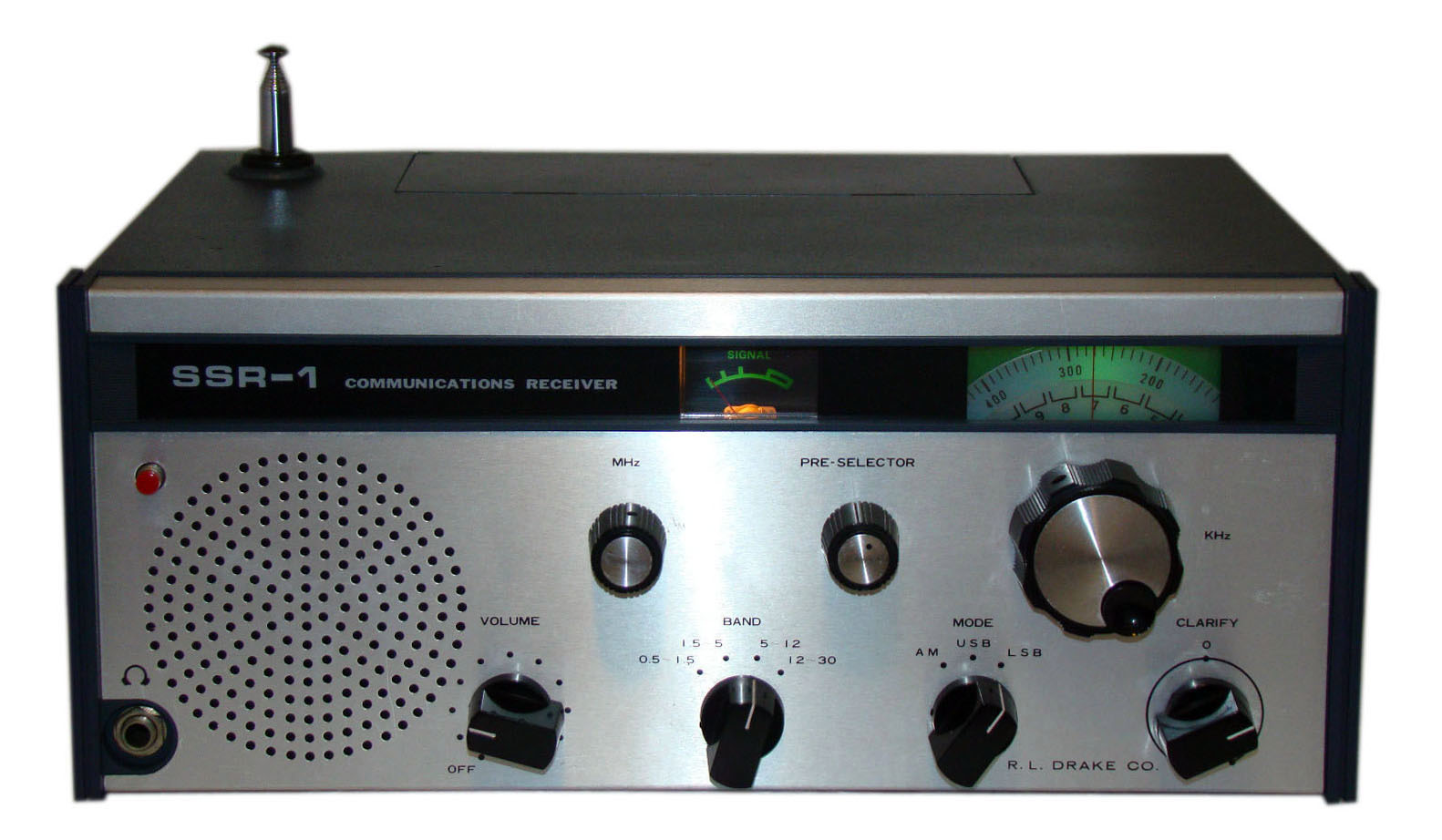

http://www.radioscanner.ru/uploader/2023/drake_ssr-1.jpg

http://www.radioscanner.ru/uploader/2023/barlow_wadley_xcr-30.jpg


Блок диаграммы приемников Drake SSR-1 и Barlow Wadley XCR-30 Марк II :

http://www.radioscanner.ru/uploader/2023/drake_ssr-1_block_di.jpg

http://www.radioscanner.ru/uploader/2023/barlow_wadley_xcr_30.jpg


схемы этих аппаратов:

http://www.radioscanner.ru/uploader/2023/drake_ssr-1_schema.jpg

http://www.radioscanner.ru/uploader/2023/06barlowdiag_198.jpg


Об этом методе узнал не так давно.Практических конструкций радиолюбителей для повторения, а также готовых приемников в нашей стране не знаю, хотя идея для обзорного носимого аппарата довольно интересная.
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 10 Фев 2024 15:33:48 · Поправил: UA0OAG (10 Фев 2024 15:35:03) #

Об этом методе узнал не так давно.
Справочник радиолюбителя-коротковолновика. С.Г. Бунин, Л.П. Яйленко, Киев, "Техника", 1984г. Стр. 73-75.
Там он называется методом компенсации нестабильности первого гетеродина.
RX6HC
Участник
Offline1.0
с мая 2014
Пятигорск
Сообщений: 48

Дата: 10 Фев 2024 20:12:39 #

UA0OAG

Спасибо за подсказку. Схема из журнала (16) на которую была ссылка в книге Бунина:



К сожалению лампы вообще не вариант для повторения.Видимо только свои варианты пробовать разрабатывать.
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 10 Фев 2024 21:12:26 #

Да, на лампах громоздко получается. Хотя там применялись интересные схемные решения, фильтр с внешнерезистивной связью, резисторы связи вместо конденсаторов, смесители на триодах тоже необычно включены. А что за обозначения у конденсаторов 4j7, 8j2, это по нашему 4,7 и 8,2 пФ?
RX6HC
Участник
Offline1.0
с мая 2014
Пятигорск
Сообщений: 48

Дата: 11 Фев 2024 15:37:31 #

Скорее всего.Судя по схеме это фнч, который должен срезать все что выше 33 мгц, поэтому номиналы небольшие. Фильтры с резистивной связью не собирал, но по логике, если там будет хорошая ачх, затухание у него скорее всего большое будет из за резисторов. Смеситель на триодах это что то типа аналога гептода 6а7, может по шумам лучше, поэтому поставили. Судя по включению ламп это больше похоже на дифференциальный усилитель, а не каскодный. Связь между катодами, а не анод-катод последовательно.
RX6HC
Участник
Offline1.0
с мая 2014
Пятигорск
Сообщений: 48

Дата: 12 Мар 2024 23:14:13 #

Неплохой канал нашел на Ютуб по различной схемотехнике УМЗЧ , стабилизаторов, понравилась подача материала.

[Видео YouTube - нажмите для просмотра]


[Видео YouTube - нажмите для просмотра]


[Видео YouTube - нажмите для просмотра]
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 21 Мар 2024 21:48:42 · Поправил: Simon (21 Мар 2024 21:49:36) #

Наконец то собрал вчера блок для дистанционного управления(настройки) резонансных АА.
Это всевозможные МА и Лупы.
За принцип был взят опыт передачи пилот тона по каналу связи(Дисек в Sat системах).
Только я немного упростил "протокол".
В аналоговом режиме(управление варикапами), применён линейный прирост напряжения 1-6(32В).
Для механической системы(двигатель-КПЕ) принцип трёх-уровневого компаратора (влео-стоп-вправо).
Система имеет модулятор тона 32,768КГц, усилитель мощности,трансформатор тока и выпрямитель с пороговым компаратором(на конце антенны).
Вся система управляется по кабелю снижения(кабель 75 ОМ), по нему же поступает сигнал с антенны и питание.
В моём случае, это +24В.
Тон в 32,768 КГц, выбран по нескольким причинам.
1.За нижней границей большинства приёмных аппаратов.
2. Имеет незначительный ряд гармоник, не мешающих АМ приёму.
3. Распространённый "Часовой" кварц.
Вся система резонансна, для уменьшения числа побочных гармошек.
В качестве мех. двигателя,взят эл. привод шарового крана.
Имеющий в себе концевики и ручку оперативного (ручного управления).
Корпус и КПЕ, от шкогльного генератора.
Получилось в железе вот так:
Механическая часть;



Модулятор и органы управления.

Вот демонстрация работы (Мех. привода), на луп диапазона 3-7,3МГц ,диаметром 66см.
[Видео YouTube - нажмите для просмотра]
Схему соберу воедино и окультурю,выложу позднее...
Хайо
Участник
Offline3.1
с дек 2015
Оренбург
Сообщений: 19958

Дата: 22 Мар 2024 11:30:51 #

Simon
мне кажется это лучше на те ветки выложить
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 23 Мар 2024 14:38:56 · Поправил: Simon (23 Мар 2024 19:12:42) #

Хайо
Не нашёл подходящей темы, пока положу тут.
Блок схема устройства:
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5327

Дата: 27 Мар 2024 12:29:45 · Поправил: Simon (27 Мар 2024 15:43:18) #

Небольшой набросок, про работу сетевого (инвенторного) Стабилизатора Абсолют 2700.

На работу взял для калибровки и проверки приборов.
Первое знакомство с прибором.
Плюсы:
1. Довольно маленький размер,при данной мощности.
2. Индикация параметров на дисплее(в цвете).

3. Установка параметров Входа-Выхода.
4. Принудительное(автоматическое) охлаждение.
5. Имеется контрольная розетка на передней панели.
6. Маленькое время отклика на изменение Входного напряжения.
7. Синусоидальный выход.
Минусы:
1. Маленький дисплей.
2. Синус не идеальный.
3. Присутствуют незначительные гармоники до 70КГц


4. Корпус не разборный,на заклёпках(со всех сторон)...!!!

Работа стабилизатора на нагрузку 1КВт.
[Видео YouTube - нажмите для просмотра]
Vaclav
Участник
Offline1.2
с ноя 2010
Ростов-на-Дону
Сообщений: 60

Дата: 30 Мар 2024 21:49:15 #

Может не совсем по теме : вспомните как изящно в приемнике Р-250 была решена проблема "пораженной точки" на частоте 4МГц.
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 621

Дата: 31 Мар 2024 05:42:59 #

Помним. Два кварца переключались отдельным микропереключателем с приводом от ручки настройки. И шкала на 2м поддиапазоне отличалась от других. И тоже со своим приводом от ручки переключателя. Я когда то, после приобретения Р-250М2, менял на нём верньер, родной закусывал, шестерни побитые были в одном месте. Это совсем непросто оказалось, полприёмника пришлось разбирать:)
Реклама
Google
 Страница:  ««  1  2  3  4  5  6  7  8  9  »»

Создавать сообщения могут только зарегистрированные участники форума.
Войти в форум :: » Логин » Пароль
Начало
Средства связи, рации. Купить радиостанции Motorola, Yaesu, Vertex, приемники, антенны.
Время загрузки страницы (сек.): 0.055; miniBB ®
