 Страница:  ««  1  2  3  4  5  ...  19  20  21  22  23  »»Поиск в теме
Автор Сообщение
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 09 Ноя 2019 19:38:47 #

sergsero
С того же направления.



У меня где-то на 5дб ниже уровни. Возможно стеклопакет дает такие потери. Самое интересное, что когда открываю окна, то уровни уменьшаются. Такое ощущение, что стекло крутит поляризацию. Но с другой стороны, антенна на балконе дает возможность ее позиционирования на нужное направление, в любое время.
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 21 Ноя 2019 11:12:49 #

Готовность продавать облучатели в розницу и время исполнения заказа (как и способ доставки к вам) лучше уточнить с отделом продаж - контакты есть на сайте.

Заказал этот облучатель. Посмотрим, что за фрукт.
Реклама
Google
sergsero
Участник
Offline1.8
с сен 2007
Новосибирск
Сообщений: 281

Дата: 21 Ноя 2019 16:13:53 · Поправил: sergsero (21 Ноя 2019 16:16:21) #

А заказали какой из двух вариантов - обычный или с боксом?



У вас получены замечательные результаты со спиральным облучателем - надеюсь, что и с этим все сложится удачно. Конечно с использованием в приемной цепи МШУ.
ready63
Участник
Offline1.4
с июн 2008
Краснодар
Сообщений: 114

Дата: 21 Ноя 2019 23:00:08 #

А что, с боксом уже доступен для заказа?
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 22 Ноя 2019 04:25:47 #

sergsero
Заказал обычный, так как все-равно sysmocom-овский фильтр в корпус не войдет.
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 22 Ноя 2019 09:45:43 · Поправил: btr (22 Ноя 2019 10:44:42) #

sergsero
Да, пока в лидерах спиралька. На тему облучателей. В свое время наткнулся на конструкцию антенны, которая может подойти в качестве фида. Похоже на патч-антенну, только с вырезом. Надо будет попробовать.



ready63
Не спрашивал. На сайте пока не видел, чтобы они были в продаже.
volodia
Участник
Offline1.2
с дек 2018
monro,штат Нью Йорк
Сообщений: 54

Дата: 22 Ноя 2019 16:21:09 · Поправил: volodia (22 Ноя 2019 16:26:48) #

Привет. Заказал эти два донгла :

Manufacturer NooElec
Model NESDR SMArt XTR Bundle
SKU 100723
Quantity

NESDR SMArt XTR SDR w/ brushed aluminum enclosure
Antenna base w/ 2m RG58 cable
Telescopic antenna mast (variable frequency)
433MHz (ISM) antenna mast (fixed frequency, 10.5")
UHF antenna mast (fixed frequency, 4.5")


Technical Details
Installation Guide & Software
RTL-SDR Project
RTL-SDR Subreddit
Applications SDR, DVB-T
Interface IC Realtek RTL2832U
Tuner IC Elonics E4000
Clock Accuracy 0.5PPM (max)
Instantaneous Bandwidth 2.4MHz (nominal); 3.2MHz (max)
Frequency Range 65MHz-2300MHz (nominal)
Antenna Input Female SMA

и :

Manufacturer NooElec
Model NESDR SMArt
NooElec SKU 100701
Quantity

1pc NESDR SMArt SDR w/ brushed aluminum enclosure

Technical Details
Installation Guide & Software
RTL-SDR Project
RTL-SDR Subreddit
Applications Software defined radio, DVB-T, ADS-B
Interface IC Realtek RTL2832U
Tuner IC Rafael Micro R820T2
Clock Accuracy 0.5PPM (max)
Instantaneous Bandwidth 2.4MHz (nominal); 3.2MHz (max)
Frequency Range 25MHz-1700MHz (nominal)
Antenna Input Female SMA

А антену (с предусилителем ) притулить в фокус имеющейся тарелки Direct TV. Тарелка управляема и по горизонтали и по вертикали...

Вопрос простой : какую бы антену выбрать : спиральную,дипольчик, двойной квадратик или .....Х ? Желательно бы в полоске от 800 Мгц до 2400 Мгц..Конечно ,можно перелопатить Инет.. Но может уже кто-то иемет горький опыт и посоветует.
Заранее благодарствую.

Фильтры притулить там же , под тарелкой...и переключать примитивно релюшками.
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 22 Ноя 2019 18:11:39 #

volodia

Вопросы не совсем понятен, но попробую ответить. Если сделать так как вы сказали, то получится колхоз)). Антенна с полосой 0.8 - 2.4Ггц это будет что типа антенны Вивальди. Допустим ее можно найти. В такой полосе это надо как минимум 3 или 4 фильтра ставить. Значит надо сплиттер использовать, а он растеряет драгоценные дб. Поскольку сразу после антенны мшу нельзя включать, засрется GSM-ами и UMTS-ами. Т.е. если все делать по уму, то надо 4 разных антенны со своими фильтрами и мшу. И что собираетесь слушать ? Еще раз повторю вопрос странный, не в тему и не понятна цель затеи ))).
sergsero
Участник
Offline1.8
с сен 2007
Новосибирск
Сообщений: 281

Дата: 29 Ноя 2019 09:37:04 · Поправил: sergsero (29 Ноя 2019 10:21:39) #

У производителя на сайте размещен раздел для заказа облучателя L-диапазона 1525 - 1575 МГц в варианте со встроенным боксом AX-1500 OFFSET BOX



Здесь вывод антенны сразу сделан внутри общего корпуса кабелем с sma-разъемом.



Вариант облучателя без бокса также доступен для заказа AX-1500 OFFSET - офсетный облучатель диапазона 1525-1575 МГц с левой поляризацией
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 30 Ноя 2019 16:32:21 · Поправил: btr (30 Ноя 2019 16:32:50) #

Сравнил домашнюю спиральку и AX-1500. Прибавка +5дб!!! Я пожалуй возьму еще один такой же фид)).

btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 30 Ноя 2019 19:16:45 #

Вот как сейчас выглядят уровни сигналов с новым облучателем https://youtu.be/tFP4jbHaFzY
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 30 Ноя 2019 19:58:52 · Поправил: btr (30 Ноя 2019 19:59:52) #

На некоторых сигналах,даже больше разница появляется.
Hochmuch
Участник
Offline0.0
с дек 2019
Оренбург
Сообщений: 19

Дата: 02 Дек 2019 23:02:16 #

btr
Извините. Не могли бы вы объяснить из чего должно состоять устройство приема сигнала, и можно ли его сделать из подручных средств?
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 03 Дек 2019 07:54:29 #

Hochmuch

Смотря что хотите принимать. Кратко:

1) Антенна.
2) Фильтр.
3) Малошумящий усилитель.
4) SDR - rtl, либо другой приемник способный принимать на данных частотах.

Антенну можно сделать. Например спиральную.

Если желаете сразу получить хороший результат по приему, то приобретайте в качестве антенны офсетную тарелку 0.9м (можно б.у.) и облучатель https://antex-e.ru/store/39030/?pos=914951

С фильтром сложнее. Рекомендую http://shop.sysmocom.de/products/filter-rf-l-band В Россию отправляют.

МШУ также проще купить. На первых порах пойдет такой - https://ru.aliexpress.com/item/33026619324.html Лучше купить два, подключите последовательно.

Бюджетный и проверенный коллегой sergsero вариант, который включает и фильтр и МШУ - https://www.nooelec.com/store/sawbird-plus-io-303.html
Diversant
Участник
Offline3.1
с мар 2014
Сибирь
Сообщений: 539

Дата: 03 Дек 2019 12:13:38 #

Подскажите, русскоязычная речь на этих частотах бывает? Как я понимаю Iridium это спутниковые телефоны т.е с помощью этих прог вся и инфа декодируется и никакой защиты нет в этих протоколах?
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 03 Дек 2019 12:47:30 #

Diversant
В первых сообщениях, если внимательно посмотрите, я давал ссылку на облако, где есть голосовые записи со спутниковых телефонов системы Иридиум. Скачивайте те, что расширением wav и слушайте на здоровье. Да, инфа не закодирована, работает по открытым протоколам.

https://drive.google.com/drive/folders/11ykXXh8h2o-hIUY6boZgbxSm8RMlU4fE
Hochmuch
Участник
Offline0.0
с дек 2019
Оренбург
Сообщений: 19

Дата: 03 Дек 2019 22:37:48 #

Смотря что хотите принимать. Кратко:

1) Антенна.
2) Фильтр.
3) Малошумящий усилитель.
4) SDR - rtl, либо другой приемник способный принимать на данных частотах.

Спасибо. А фильтр обязателен? Я слышал, что если принимать в сельской местности, то без него можно обойтись.
Спиральная антенна сможет получить снимки с, например, Метеор-М 2 или NOAA-18? Просто я школьник и только начал осваивать это дело.
Sergey4565
Участник
Online4.7
с сен 2007
Москва
Сообщений: 7644

Дата: 03 Дек 2019 23:29:42 #

Метеор-М 2 или NOAA-18?
Они на 137МГц, там другая антенна. Если речь про NOAA на 1700МГц - то нужна направленная антенна с большим усилением и поворотный механизм.
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 04 Дек 2019 05:45:04 #

Вчера общался с представителем производителя по поводу параметров AX-1500. У меня получилось не очень хорошее КСВ, которое не соответствовало тому, что заявил разработчик. По итогу сошлись на том, что возможно я, некорректно провел замеры, подключив облучатель через соединительный кабель изготовленный самостоятельно. При этом калибровка параметров КСВ-метра с этим кабелем не проводилась. Также разработчик любезно прислал видео замеров параметров облучателя. По нему видно, что с облучателями все в порядке. КСВ более чем хорошее. Само видео выложить не могу, так как не спрашивал разрешение на его опубликование. Но покажу скриншот, по которому видно конструкцию антенны. Исходя из конструкции. Данную антенну можно использовать не только в качестве облучателя но и для прямого приема в L-диапазоне спутников с LHCP-поляризацией.

sergsero
Участник
Offline1.8
с сен 2007
Новосибирск
Сообщений: 281

Дата: 04 Дек 2019 06:04:14 · Поправил: sergsero (04 Дек 2019 06:43:55) #

Ранее здесь размещал скрин графика КВС реального образца АХ-1500.
Измерения проводились предварительно откалиброванным векторным анализатором - непосредственно ответвителем на разъем, а также через учтенный (с перекалибровкой) кабель.
В партии облучателей есть (несущественный) разброс по КВС не более +0.25.

Позже постараюсь проверить облучатель в безэховой камере на фактическую ДН и остальные параметры.

Может быть Антех сделает и вариант панельной антенны RHCP для непосредственного приема. Хотя, в этом случае, по видимому, нужно обеспечить значительный раскрыв ДН для приема с подвижных источников. И "насобирать" кучу наземных помех в канале и внеполосных тоже :).
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 04 Дек 2019 06:09:11 #

sergsero
Да, но когда есть прибор и что измерять, естественно хочется самому убедиться )).
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 07 Дек 2019 14:59:51 #

sergsero
Перемерил КСВ через переходник, без кабеля.

sergsero
Участник
Offline1.8
с сен 2007
Новосибирск
Сообщений: 281

Дата: 07 Дек 2019 16:58:12 · Поправил: sergsero (08 Дек 2019 08:15:29) #

Как облучатель L-диапазона для приема в рабочем диапазоне 1525 - 1575 МГц со спутников Инмарсат (downlink) он, с некоторым разбросом, обеспечивает КСВН не хуже 1.5 для этой полосы.

Ваше измерение КСВ, если судить по скрину, вполне укладывается в это значение?

Кстати расчеты показали, что для короткофокусного рефлектора (k=0.5) КСВН остается в пределах 2.0 и выше по частоте, вплоть до "Иридиумовских" 1621.35 - 1626.5 МГц.



btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 08 Дек 2019 08:51:11 #

sergsero
КСВ вполне соответствует техническому описанию. Другое дело, что прием на краю диапазона, с 1680 -1720 уже не такой хороший. Вчера пробовал разворачивать антенну на погодный спутник GK-2A. По витерби показывает сотни (около 300-400), хотя на самодельную спираль, на порядок лучше - десятки (50-80).
sergsero
Участник
Offline1.8
с сен 2007
Новосибирск
Сообщений: 281

Дата: 08 Дек 2019 09:03:11 · Поправил: sergsero (08 Дек 2019 09:10:37) #

Да, для этого варианта облучателя (AX-1500) была заявлена рабочая полоса 1525 - 1575 МГц шириной в 50 МГц для Inmarsat. Поскольку сильно широкополосным его не хотелось получить для сохранения некоторой избирательности.

Для приема выше по частоте в L-диапазоне - надо делать другой вариант облучателя (AX-1600 :)) на 1600 - 1750 МГц? Не знаю, какие частоты там (выше) наиболее интересны для приема?

И есть ли смысл делать панельную антенну с широким раскрывом ДН для непосредственного приема с подвижных источников?
sergsero
Участник
Offline1.8
с сен 2007
Новосибирск
Сообщений: 281

Дата: 08 Дек 2019 09:22:42 · Поправил: sergsero (08 Дек 2019 13:10:29) #

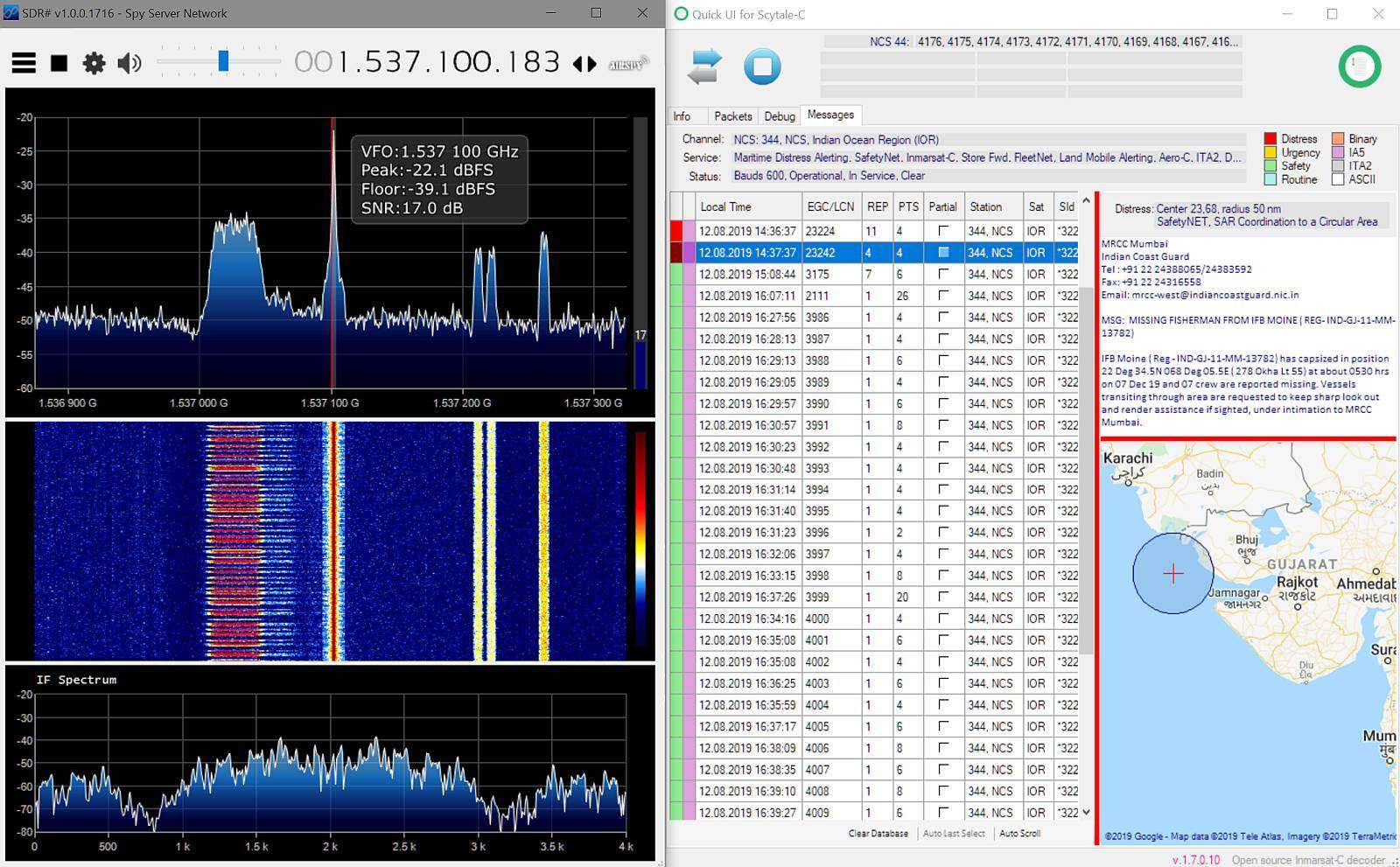

А пока - вот прием в диапазоне 1525 - 1575 МГц с "европейского" ALPHASAT (Inmarsat 4A-F4) канала 10500 бод. Прогноз погоды (TAF) для аэропортов: OPKC-Карачи, VOHS-Хайдарабад, VTBS-Бангкок.
Точка стояния на орбите: 24.85°. Угол возвышения в точке приема: ~7°. Супрал 0.9, МШУ nooelec+, донгл rtl-sdr v.3:



Канал морской STD-C NCS (информация о безопасности на море):
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 08 Дек 2019 13:45:32 · Поправил: btr (08 Дек 2019 13:51:24) #

sergsero
Частоты 1680 - 1710 используются для погодных спутников. Как GEO так и MEO. В частности спутники GOES, Electro-L, NOAA, Метеор-ы, METOP-ы, Meteosat-ы. Причем у геостационарных LRPT (низкого разрешения) также идет с L-диапазона. У MEO (NOAA, METOP и пр.),в основном только HRPT (высокого разрешения). Чтобы уверенно принимать картинки с геостационарных спутников, нужно не менее 18dbi. А это минимум офестка + облучатель не менее 0.9м. И это только LRPT. Для приема HRPT желательно еще + дб 6-8. Т.е. уже надо искать тарелку от 1.5м. Для низколетов, думаю даже подойдет патч-антенна с тремя директорами. Чуть ниже, на частотах 1610 - 1624 живет Iridium. Для приема этих сигналов, можно обойтись и 10dbi антенной. И наоборот, узкая диаграмма направленности будет только вредна. А вот участок с 1600 по 1570 не сильно оживлен. Поэтому AX-1650 не помешает, но популярностью она не будет большой пользоваться. Надо эти антенны на западный рынок пускать. Опубликовал недавно фото AX-1500 с уровнем сигнала, так иностранцы завалили с вопросами где купить.

Я бы подумал над разработкой облучателей с разными поляризациями. Чтобы их можно было самостоятельно использовать, без отражателя. Кстати, панельная антенна в этом решении, очень интересная идея. Никак не доходят руки ее изготовить. На форуме lan23, народ делает такие антенны на 5ггц и причем безо всяких приборов.
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 08 Дек 2019 14:20:19 #

sergsero
Вот как у меня этот участок выглядит на 24.85°. Тарелка на фото-штативе стоит, так пришлось с обратной стороны противовес поставить, чтобы не завалилась из-за наклона вниз. Поднимаю выше от пола, уровень существенно растет. Наверно спутник так низко висит, что отражатель собирает сигнал, который приходит из-за кирпичной кладки балкона)).

sergsero
Участник
Offline1.8
с сен 2007
Новосибирск
Сообщений: 281

Дата: 08 Дек 2019 14:36:50 · Поправил: sergsero (08 Дек 2019 14:39:39) #

btr,
у вас балкон определенно сделан из радиопрозрачного материала, как обтекатель РЛС! :) Мои попытки использовать свой балкон далеко не так хороши...

По частотам - спасибо за ваш обзор, я "дальше" 1625 МГц не ходил. А вот с низколетами не совсем понятно, как будет принимать панельная антенна с раскрывом пусть и 40-50° - получится ли без следящего доворота? Если получится сделать образец и испытать - очень будет интересен ваш опыт.
btr
Участник
Offline3.2
с июн 2007
Сообщений: 1448

Дата: 08 Дек 2019 15:13:15 · Поправил: btr (08 Дек 2019 15:40:20) #

sergsero
Возможно. Балкон достался от прежнего хозяина как и квартира. Вероятно использовался эко-стеклопакет, с минимальным содержанием свинца.

С альфасата голосовой трафик идет. Не так хорошо как с восточного, но тем не менее.
Реклама
Google
 Страница:  ««  1  2  3  4  5  ...  19  20  21  22  23  »»
