Интересная антенна на крыше 12-тиэтажного дома в Мск. =)

Увеличить

batons
ОЧЧЧЧень интересная антенна. Хочу такую применить. Судя по всему канал связи на 5 ГГц. Усиление немеряное. И стоит тоже...

Подскажите ,что за антенна ? Прошу прощения за качество фото http://www.radioscanner.ru/uploader/2010/antena_1.jpg

Уважаемые коллеги! Прошу утолить моё любопытство. Эти антенны насколько раз встречал на жилых многоэтажных зданиях.
Мне кажется, что они применяются для радиопеленгации, явно просматриваются множество диполей расположенных по окружности, возможно, я неправ. Подскажите, что за антенна и какими структурами используются?







73!

И вновь, и вновь появляются люди, впервые увидевшие доплеровский пеленгатор. :-)
А тут, кстати, наборчик занятный: парочка широкополосных диполей, дисконус (DA-3000, вродь как), что за два "стаканчика" затрудняюсь сказать, но, видимо, что-то на более высокие частоты (а может и не антенны вовсе), ну и польская ТВ-антенна для колориту. :-) А вот кто подскажет, что за чёрные лепестки на мачте над доплерами? Пеленгатор на гигагерцы?

Стоит тут у нас на одном доме:


Увеличить


Увеличить

С верхней то боле-менее понятно, а вот нижняя заинтересовала.

ASH
а вот нижняя заинтересовала.

Это известная уже более десяти лет направленная вертикальная антенна конструкции В.Т. Полякова.
В очередной раз снимаю шляпу перед Владимиром Тимофеевичем. Все гениальное просто!

.

Iris
Спасибо большое!
Ведь видел эту статью раньше, да забыл :(

Интересно, зачем она там, внизу? Было предположение, что для канала управления ретранслятором. Ведь врятли длинная палка на прием, а эта на передачу...

Коллеги.
Помогите опознать.
Похоже что РЛС французского производства, перекопал весь инет так и не нашел по антенне модификацию.

Еще один объект.
Похоже на строящийся аэропорт. Видно множество антенн на башне.
Ваше мнение?

Что за антенна на вышке?
Так никто и не опознал - что это. Интересно что это, где подробнее узнать производителя. Конструктив жёсткий. Серьёзная вещь.

mike84_1
Что за антенна на вышке?
Так никто и не опознал - что это. Интересно что это, где подробнее узнать производителя. Конструктив жёсткий. Серьёзная вещь.
походу никто не встречал.
Данную антенну снял в Тайланде, мачт таких по дороге встречалось много, только вот данная антенна была только на одной.

BATONS,

Версия. А может это и не антенна :)
В последнее время у операторов связи появилась тенденция различного декора своих мачтовых сооружений.

http://www.genservice.com.ua/index.php/genservice/Genservis/Interesnye-fakty/Bazovye-stancii-v-kamuflyazhe

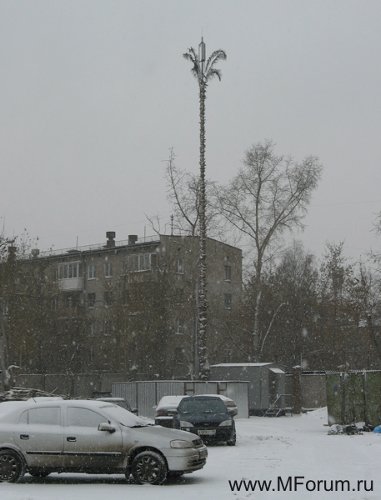

http://www.mforum.ru/news/photos/0311200001l.jpg

http://www.comnews.ru/index.cfm?id=16829

Iris
Версия. А может это и не антенна :)
В последнее время у операторов связи появилась тенденция различного декора своих мачтовых сооружений.

да не... там конкретная антенна стоит, жаль не удалось ее сфотографировать нормальным фотоаппаратом.
не похожа она на декорации....да и на аналогичных мачт, встречающихся на пути таких уже "украшательств" небыло.

Iris
Да, заметил, что на других вышках антенны (на фото выделены красными стрелками) расположены по разным сторонам вышки. (оно и понятно зачем), а вот на этой вышке данные антенны "смотрят в одну сторону". Получается, что на эту "верхнюю антенну со спутника?? идет сигнал, и далее он уже транслируется через вышки?

Iris
Да, заметил, что на других вышках антенны (на фото выделены красными стрелками) расположены по разным сторонам вышки. (оно и понятно зачем), а вот на этой вышке данные антенны "смотрят в одну сторону". Получается, что на эту "верхнюю антенну со спутника?? идет сигнал, и далее он уже транслируется через вышки?

а вот на этой вышке данные антенны "смотрят в одну сторону". Получается, что на эту "верхнюю антенну со спутника?? идет сигнал, и далее он уже транслируется через вышки?
Совсем необязательно через спутник, может быть и оптика. К тому же, на другой стороне башни есть антенны.

Доброго времени суток!
Подскажите пожалуйста, чем это может быть?

Мое предположение - какой то из видов радиодоступа. Много чего облазил, подобного не нашел..

dezz1985
Вообще-то похоже на антенну "Роде Шварцевского" пеленгатора. Но вряд-ли такое возможно в городе Благовещенске. Где фото делали ?

ASH

Интересно, зачем она там, внизу? Было предположение, что для канала управления ретранслятором.

Практически может использоваться для чего угодна, но изначально эта антенна АН2-433 создана для работы с объектовыми сигнализациями производства Альтоники на 433МГц.
Радиопомеха. Нет связи между брелоком и ЦБ автосигнализации.

Гагарин
В Благовещенске многое возможно..., но фото сделано не подалеку во время отдыха в Китае.

26 Апр 2010 17:46:57 - Присоединенная тема:
антенна на опознание

Самодельная, но сделана грамотно. Пожалуйста помогите поточнее определить диапазон:

http://s45.radikal.ru/i107/1004/48/9b1864f84234.jpg

размеры квадратов:

http://s11.radikal.ru/i183/1004/db/31dd1682cb91.jpg

непонятные усы - подстроечные ?

http://s45.radikal.ru/i107/1004/41/cbc8165be3e4.jpg

расстояние до рефлектора

http://i023.radikal.ru/1004/0d/b030d123f160.jpg

рефлектор - имеет значение размер ?

http://s003.radikal.ru/i202/1004/fb/0e70ff9b9667.jpg

http://s44.radikal.ru/i105/1004/a3/31ff50739cc0.jpg

Есть вопросы: правильно заведён кабель - зачем так сложно ?

Незнаю моё мнение чем то похоже на телевизионную антенну.

Сторона квадрата равна четверти волны.

Это и есть децеметровая ТВ антенна Харченко.

да уже посчитал ~60 см или 500Мгц

http://antennaa.nm.ru/ukw/ant_vhf_31.gif

Прием телевизионных передач на радиочастотах 470...622 МГц (21—39 каналы) диапазона дециметровых волн (ДЦВ)

интересно а до 440 Мгц частоту опустить не получится? Если не трогать квадраты, убрать усы (может наоборот увеличить?), увеличить длину проставок между директором и рефлектором?

Не понятно все-таки зачем так сложно заведен кабель - вдоль одного из квадратов в угол ?

Рассвет

Да да совершенно верно!.

Рассвет
Антенна симметричная-для симметрирования кабель проводится по части нижней стороны квадрата или рамки-никаких других вариантов(на феррите-на кольце определенной проницаемости и так далее) не требуется.
