Приличные габариты, это уже серьёзно.
Адрес... трудно сказать, кто-то раньше делал на заказ или мастерская там была...

У каждой петли все выводы отдельно подключались?

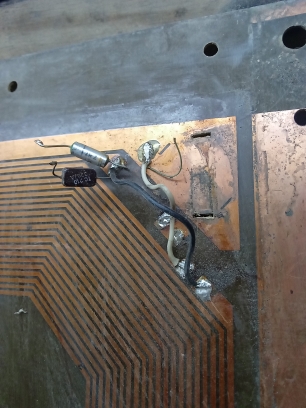

Попытался ещё 2 фото воткнуть.. Безуспешно.. Концы петель соединены перемычкой и выведены на отдельную дорожку вверху. "Висят" в воздухе кондер слюдяной Tesla и резистор 2,2 кОм от другой дорожки похоже к были к другим концам петель.

На праздники попытаюсь это чудо прицепить к Волна-К, послушать что из этого выйдет.

Увеличить


Увеличить

Из копилки надо просто строку с полным адресом (https://www.radioscanner.ru/uploader/2025/img_20251027_175349.jpg) в сообщения вставлять, и всё, вообщем.

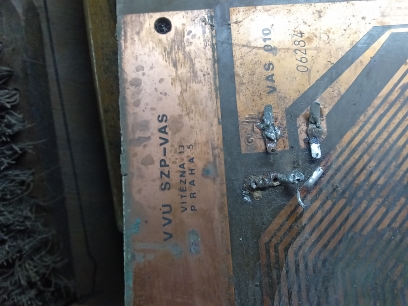

P.S.: VVU - военнно исследовательский институт... однако.
Снова вспомнилось известное выражение - техника ушедших цивилизаций.

Из копилки надо просто строку с полным адресом (https://www.radioscanner.ru/uploader/2025/img_20251027_175349.jpg) в сообщения вставлять, и всё, вообщем.

P.S.: VVU - военнно исследовательский институт... однако.
Спасибо большое ещё раз!! Так и делал-вставляю в сообщение :только одна квадратная скобка... Про институт - неожиданно.

vasya pelengator , вполне вероятно, что это антенна от старой противокражной системы.

Вполне возможно, что это часть системы древнего "детектора".

При соизмеримом с длиной волны периметре рамки её максимум ДН будет перпендикулярен плоскости. В данном случае как раз не выше 8 МГц (в интернете 2...8 МГц для подобных систем).
Две рамки: приёмник и передатчик. Иначе зачем две с таким расположением? Или это только одна часть... вроде приёмник и передатчик отдельно друг от друга должны быть установлены.

А вот как приёмная антенна на нижнем КВ будет работать... уже другой вопрос.

Две рамки... при соответствующей фазировке к симметричному входу усилителя... тогда точно будет VVU.

Подскажите,что за антенна такая? второй раз такую встречаю в жизни,явно не самоделка..

Похожа на УКВ антенну из книги "Связь в пожарной охране" (Москва, 1962 г., авт.: Н.А.Ивашин, Л.М.Кнопп):

спасибо,похоже это оно

Это древняя ЛБ антенна возможно от р/ст типа ЦРС-1 или подобной на 40 МГц, которые где только не применялись.

В Москве такие динозавры чаще всего встречались над ГОшными бункерами, где десятилетиями ничего не обновлялось и даже до сих пор стоят и работают р/ст типа Р-111.

А вот такая антенна в Минске прошлой зимой:


Увеличить

А вот это что такое может быть?
Ну ТВ понятно, Патч понятно. А ниже? то ли вертикальная поляризация, то ли горизонтальная. Длинные палки в виде креста интересует. Или это вообще мачта такая, а не антенна вовсе? Получается три вертикально, две горизонтально. ФМ вещание что-то? И смотрят они поперек останкино получается. Если ТВ на Останкино.

А вот это что такое может быть?
Ну ТВ понятно, Патч понятно. А ниже? то ли вертикальная поляризация, то ли горизонтальная. Длинные палки в виде креста интересует. Или это вообще мачта такая, а не антенна вовсе? Получается три вертикально, две горизонтально. ФМ вещание что-то? И смотрят они поперек останкино получается. Если ТВ на Останкино.

Крестообразные волновые каналы раньше были на древних РРС, рабочий диапазон что-то около советского укв чм, 66-74 который был. Может там просто две горизонтальные палки сгнили и отвалилсь от времени?

радиорелейка 60 мгц. У нас почти такая же по конструкции и размерам до сих пор стоит, и работала на 63 мГц , только один канал, перестала работать только
года 3 или 4 назад, а антенна до сих пор осталась, но уже не работает.

вот она:
http://www.radioscanner.ru/uploader/2021/img_hdra.jpg

killer258
А объемный вибратор под наклоном, что видно на фото, на КВ? для чего используется?

Да, судя по размерам,коротковолновый,я полагаю, какой-то из высокочастотных участков КВ диапазона. Там их несколько штук, а рядом было ещё и огромное длиной несколько сотен метров (примерно метров 400) радиополе с кучей столбов и на них множества диполей по моей визуальной оценке то ли для низкочастотных КВ диапазонов,то ли средневолновые, и симметричные воздушные фидеры от них тоже шли в это здание. На частоте крестообразного УКВ волнового канала 63.750 мгц в начале каждого второго часа начиналась пятиминутная передача
навтекса Sitor-B с текстом о каких-то штормовых предупреждениях для судов, и ещё в ней каждый раз упоминались две коротковолновые частоты, одна была 8 с чем-то там мГц, и другая , если мне не изменяет память, около 13 с чем-то мГц.
Во время этой передачи это же самое содержимое было одновременно слышно и на этих самых двух указанных КВ частотах, но я не могу сказать, откуда, может быть с этих антенн, а может, с других, которые были в другом месте, например, находящихся там, куда нацелен этот крестовой волновой канал.

В настоящее время крестообразный волновой канал всё еще стоит, но уже давно ничего не излучает, а этого радиополя уже больше нет несколько лет как, столбы и диполи уничтожены, всё перепахано под строительство коттеджей, которые видимо, оказались важнее.

Недавно гулял тут по Мурому и на улице Комсомольская обнаружил антенну.
Судя по очень давнему креплению к стене дома, антенна установлена в качестве телевизионной. Хозяин антенны, либо судовой радист, либо приближённый к обслуживанию корабельного электрооборудования.





Интересны конструкция антенны. Предположительно она двухдиапазонная, на 156 и на 300 МГц

Интересны конструкция антенны. Предположительно она двухдиапазонная, на 156 и на 300 МГц

Эта антенна от морской древний УКВ радиостанции на 156 МГц Корабль-3.

Из описания:Антенна конструктивно выполнена из двух полых цилиндров (труб), разделенных керамическим изолятором. Питание антенны производится при помощи ВЧ кабеля; верхний цилиндр соединен с центральной жилой, а нижний - с оплеткой.

В нижней части имеется литой фланец, который имеет отверстия для противовесов. Противовесами к антенне служат шесть лучей.

Vectra
Судя по очень давнему креплению к стене дома, антенна установлена в качестве телевизионной.

Видимо это какая-то традиция:)

Такую же антенну на частном деревянном доме г. Зеленоградска наблюдал этим маем:


Увеличить

Ware так зачем пропадать добру? Работает же ))

Что за антенна в виде железной луковицы?))
Это пост радиоконтроля в Павлодаре.

Что за антенна


Ну, судя по "луковице", это антенна кругового обзора. Может антенна корабельного пеленгатора. Там ведь река Иртыш и навигация наверное есть. Может антидроновая пеленгация для защиты Халык - банка. Эмблему банка тоже наверное не случайно сфотал?

Ты же сам правильно ответил. Это пеленгатор службы радиоконтроля. Находится на двенадцатиэтажке на улице Крупской.
Раньше кожуха не было и была видна система из вертикальных диполей, а сейчас антенну заменили, теперь диполи под кожухом, в " луковице"

Vectra
Это понятно что антенна от пеленгатора. Интересно что за модель и что за железо там, луковица-то весьма характерная.
И да, пост радиоконтроля там с незапамятных времён, но раньше (буквально ещё в 2023) на этом месте была другая антенна, более типичная для постов пеленгации (этот тип антенны тут много раз обсуждали и опознавали).
Адрес здания Сатпаева 44/1, до Крупской оттуда метров 400...

вопрос москвичам, хотя может лучше было на соседний форум
кто-то знает, чья антенна стоит на многоэтажке на Большой Никитской? Она там достаточно давно, но первый раз обратил внимание только лет 15 назад, кажется
последние годы есть ощущение, что она на "полусервисной" высоте, как будто опускали, но не вернули обратно, и одно и то же направление всегда(
вот эта вот

вопрос москвичам

Я не москаль, но эта яга принадлежит Марку Черняку. Позывной его есть в интернете, если чо.
