AOR
Участник
Offline5.7
с окт 2003
Сообщений: 14381

Дата: 11 Июл 2023 11:31:26 #

Этот мерч вроде самого первого выпуска, у меня такой же лежит:)
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 11 Июл 2023 15:40:12 · Поправил: Simon (11 Июл 2023 15:42:58) #

Про дизайн Радиоприёмника,конечно можно спорить вечно...
Но бывает и такие варианты:
В виде холодильника.


Но больше всего впечатлил дуэт Адам и Ева...

Особенно то,что эти две половинки стыкуются...)))
Тут можно глянуть на разные подобные приёмники подробнее:
http://oldaudio.by/forum/radiopriemniki/111-radiopriemniki-s-neobychnym-dizajnom?limitstart=0
Реклама
Google
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 11 Июл 2023 15:49:06 · Поправил: Simon (11 Июл 2023 16:56:27) #

А это из серии "Ну и чем я теперь хуже "Океана"...)))

Есть в продаже.
И тут главное в цене не прогадать...

Короче ,картина Маслом...)))
https://www.livemaster.ru/item/40178302-podarki-k-prazdnikam-radiopriemnik-vef-202-v-novom-obraze-s-f
А вот интересно,стал ли ВЭФ при этом лучше звучать ???
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 16 Июл 2023 11:57:51 · Поправил: Simon (17 Июл 2023 11:32:53) #

Наконец то дошли руки ,до моего лампового УНЧ.
Собранного ещё в Институтские годы.
Было собрано несколько вариантов усилителей на лампах(6П14П,6П27С,6П3С,6П36С.6П42С,6П45С).
Вот один из вариантов у меня остался и дожил до сегодняшнего дня.
Раньше(лет 20 назад) он работал у меня в гараже,на "родную"(расчётную) нагрузку, акустику Электроника 50АС-061М.

Вот там, он был во всей красе, но видео не сохранились.
Хорошо что в загашнике, остались лампы для смены...
Вот посвятил выходной для восстановления его работы.

Немного о самом усилителе и его ТТХ.
1. Усилитель Стерео, полный.
2. Трёх полосный тембр.
3. С винил корректором на борту(отключаемый).
4. Выходная мощность 2Х35 Вт(Синус).
5. Потребляемая мощность 250Вт
6. Полоса воспроизведения 10Гц-25КГц при неравномерности 2Дб.
7. Кни при ном. мощности= 1,5%, при максимальной(45Вт)= 5-7%
Собран с нуля,практически на коленке...
Всё начиная от схемы, кончая железом было сделано лично, в помощь было: Соответствующая литература по ламповой технике и большое Желание.
Недавно (к большой моей радости ) была найдена документация на ЛУНЧ,полные схемы и описание к конструированию.
Когда то составленные мною же.



Причём первый вариант был разработан под 6П42С , с электронным регулятором громкости и баланса.
Так же был разработан таймер включения анодного напряжения(90с), до хорошего прогрева выходных тетродов.
Запасные лампы были найдены ,эта ситуация и подстегнула меня к восстановлению аппарата.
Делал всё на работе, в выходной.
Там же нашлась и акустика, хоть и не очень хорошая,но для "прогрева и продува" пойдёт.


Вставлены лампы ,выставлен ток покоя и усилок запел...правда пришлось повозится с регуляторами,чуток провести профилактику и чистку.

Источником сигнала послужил Tecsun PL880 в FM диапазоне.
Было снято несколько роликов, но Ютуб "гасит" их на предмет авторских прав.
Остался один,но думаю будет ясно как и что работает...
[Видео YouTube - нажмите для просмотра]
Хайо
Участник
Offline3.1
с дек 2015
Оренбург
Сообщений: 19605

Дата: 16 Июл 2023 21:47:40 #

Simon
откуда решение на экзотку КПС315?
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 16 Июл 2023 23:23:57 #

Хайо
решение на экзотку КПС315
Были под рукой в 1988г.
Ставил сначала обычные КП-шки.
Решением на электронное управление,пришло когда возникли проблемы с поиском высокоомных спаренных резисторов.
Позже было переделано на классику, теперь стоят спарки в громкости и балансе.

Но и тут есть свои проблемы,трудно отыскать переменные резисторы, в паре с одинаковыми параметрами.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 17 Июл 2023 14:27:27 · Поправил: Simon (17 Июл 2023 17:18:11) #

Попался мне недавно в сети, переносной приёмник Меркурий-210.
Производимый в Уфе.

Выяснилось,что выпускались они в нескольких вариантах цветов корпуса.

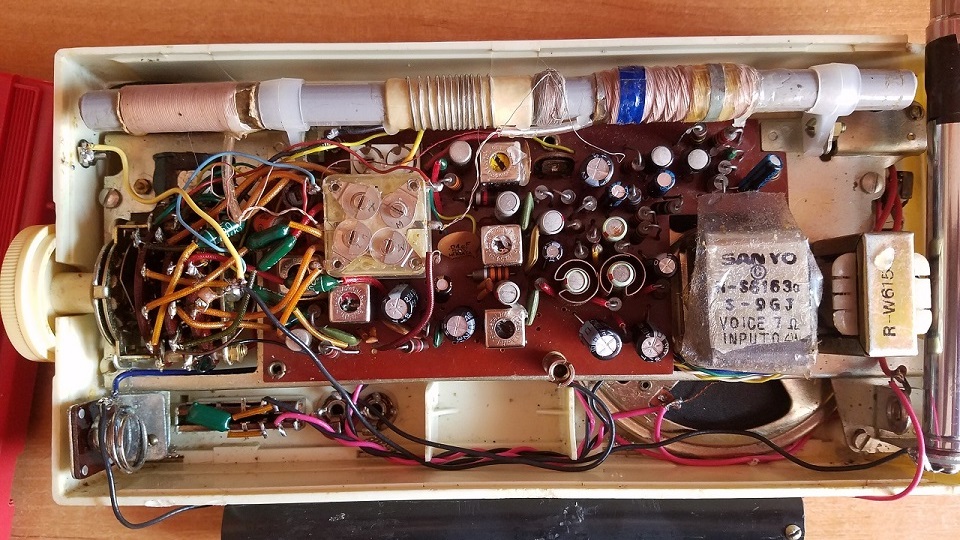

Плата сделана по хозяйски.

Сразу видно что производство серьёзное.
Немного озадачило расположение ручек регулятора под 45*...
Но это ничто,по сравнению с количеством подстроечных резисторов в этом аппарате,я насчитал их аж 9-ть штук. При том что в том же Океане-209 их всего 5, а в ВЭФ-202...ни одного...!!!

И это аппарат переносного исполнения 2-го класса.
Предназначенный для работы в разных температурных условиях(помещение-улица)...!??
Хайо
Участник
Offline3.1
с дек 2015
Оренбург
Сообщений: 19605

Дата: 17 Июл 2023 15:58:26 · Поправил: Хайо (17 Июл 2023 16:05:32) #

Simon
мне кажется, там 174ХА6 в ЧМ трудится, сомнительно с одним всего ПКФ. Зато радует на 465кГц применение ПКФ серии ФП1П1-60-?? которые в моём океановодстве нашли себя идеальным образом.
Плата сделана както даже не по-сссровски)

В АМ-тракте не случайно установлен гибридный вариант 174ХА2 ?
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 17 Июл 2023 16:36:37 · Поправил: Simon (17 Июл 2023 17:35:13) #

Хайо
Вот набор микросхем этого приёмника:

В блоке УКВ , установлена К237ХА5.

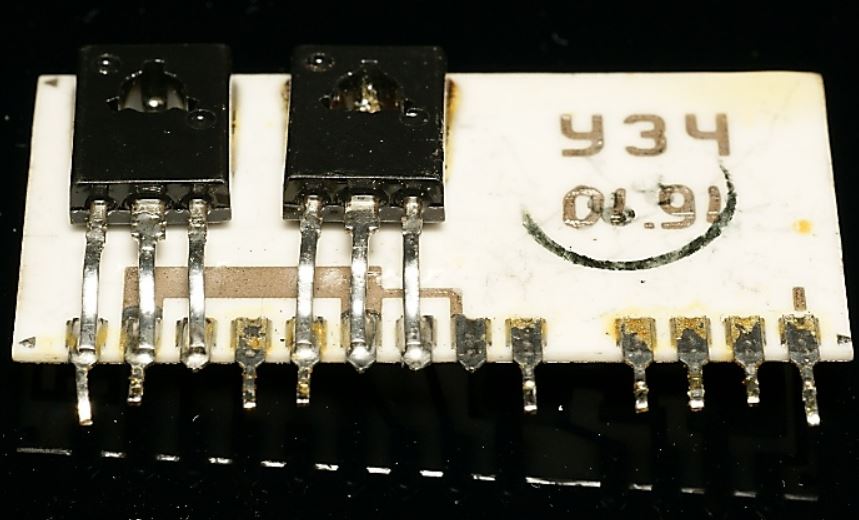

Прикольная сборка УНЧ , собранная на керамике с выходными транзисторами.



Также интересный переключатель(коммутатор) диапазонов.
Собранный как в старых Советских ЦТВ(СВП-3-х) ,на тригерах-защёлках.
И МА хорошая...
Но всё дело "портит" варикапная настройка.
При перепаде температуры,будут плыть частоты, а АПЧГ в этом агрегате в АМ, не предусмотрено.
Класс аппарата не тот.
А вот фиксированные настройки,могли бы сделать, как в Океане РП- 222(225).
sergsib
Участник
Offline3.0
с сен 2015
Новосибирская обл. QTH- -NO15UL
Сообщений: 3648

Дата: 17 Июл 2023 19:23:30 · Поправил: sergsib (17 Июл 2023 19:47:34) #

Японцы хитрые какие. Приемник у них всего 110мм в высоту, зато 225 ширина. В итоге, хорошая ФМА. Оживил я его ,но точной схемы нет , поэтому точно не сказать ,для чего столько обмоток у ФМА ? Одна посеребренная( по центру 1мм провод) ,то-ли для КВ ? А телескоп тогда зачем? Проверил в эфире, чем ниже частота, тем острее провалы при ориентации ФМА на КВ.
Прикольно такая система работает дома, с помехами. Телескоп сложен, станция на 80м поёт, только телескоп тронешь, сразу какая-то домовая рычалка прет. И никаких рамок не нужно антенна "антишумовая", уже внутри.


Точнее, схема есть, но модификация на ней без ДВ, зато КВ диапазонов два.
Пять раз пожалел, что приемник не на аукционе с Германии взял, а в России. Наши спецы накрутили все, что может крутится и при этом, сломали две катушки и подстроечник. Катушка СВ (гетеродин) так там сломан даже сам сердечник и оборваны все проводки.
И катушка большого типоразмера, пока не могу найти такую. КВ (гетеродинную) удалось склеить.
И ещё, не совсем понял, зачем такое массивное шасси? Из-за него ,небольшой приемник , переносной без батареек ,тянет на 1050г , а с кожаным "дубовым" толстым чехлом все 1200 будет.
ГУ50
Участник
Offline1.0
с ноя 2020
Красноярский край
Сообщений: 117

Дата: 17 Июл 2023 19:36:22 #

В 80-е видел дохлую японскую носимую магнитолу. ФМА крепилась к плате через войлочную толстую прокладку. Шасси ЛПМ было из качественного пластика, типа полиамида. Резисторы были напыленные на плате.
UA0OAG
Участник
Offline2.1
с ноя 2009
Сообщений: 598

Дата: 17 Июл 2023 19:52:23 #

Немного озадачило расположение ручек регулятора под 45*...
Было одно время такое "поветрие" в дизайне:)
Хайо
Участник
Offline3.1
с дек 2015
Оренбург
Сообщений: 19605

Дата: 17 Июл 2023 21:30:45 #

sergsib
если сломанные катушки в экране 10х10, берите в www.quartz1.com товар кодом Q-3960. у него примерно 33нГн на 1 виток, хорошо разбирается, удобно мотать проводом 0,07 или 0,1мм, перекроет ДВ...СВ и где то до 5 МГц шустрый.
Хайо
Участник
Offline3.1
с дек 2015
Оренбург
Сообщений: 19605

Дата: 17 Июл 2023 21:33:14 #

Simon
237ХА5 по концепции хорошая штука, если бы поставили пошустрее транзитсоры. На 87-108 плохо работает.
Хайо
Участник
Offline3.1
с дек 2015
Оренбург
Сообщений: 19605

Дата: 17 Июл 2023 21:42:37 #

Simon
заметим в УМЗЧ транзисторы КТ3130 и 3129 в 1989 году. Это примерно BC847 и 857. Вот такие галошы.
Это мне хорошо развяжет руки для очередной версии Океана)
sibirier
Участник
Offline3.3
с мая 2010
Юг Подмосковья
Сообщений: 1881

Дата: 17 Июл 2023 21:55:51 #

Хайо
Simon
Попался мне недавно в сети, переносной приёмник Меркурий-210.

У меня есть такой в наличии, рабочий. Когда-то давно отремонтировал его.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 18 Июл 2023 08:56:57 · Поправил: Simon (18 Июл 2023 09:00:41) #

sibirier
У меня есть такой
И как работает,как приёмник...!??
Мне думается, что там динамик стоит не очень,для такого корпуса.

Размером то приёмник , совсем не маленький.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 18 Июл 2023 09:37:54 · Поправил: Simon (18 Июл 2023 09:38:15) #

Теперь мне ясно,откуда ноги растут...по поводу Меркурий 210.
Оказывается, это Ленинградское спец. КБ разработало в 1981г приёмник Рассвет-201.



Который потом был передан Уфимцам и пошёл в серию как УФА-201, а в последствии и Меркурий -210.
Хайо
Участник
Offline3.1
с дек 2015
Оренбург
Сообщений: 19605

Дата: 18 Июл 2023 10:03:22 #

Simon
примечательно переделали 174УР3 в SMD)
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 18 Июл 2023 13:53:49 · Поправил: Simon (18 Июл 2023 17:46:29) #

Ещё немного о дизайне старых Радиоприёмников.
Часы Радио,с интересной шкалой и формой.

В этом приёмнике,ручка настройки вынесена на ручку для переноски.

А в этом аппарате,все органы управления и шкала, вынесены на ручку.

Хотя сам корпус,чем то смахивает на абонентское радио...)))
А тут заявлена суперчувствительность приёмника.
Причём в аппарате всего два диапазона и 8 транзисторов.

Интересно,соответствует ли действительности, надпись на приёмнике.
wazzoo
Участник
Offline3.4
с авг 2016
Псков
Сообщений: 7204

Дата: 18 Июл 2023 16:12:31 #

А в этом аппарате,все органы управления и шкала, вынесены на ручку.
Следующий шаг - отстегивающаяся ручка и связь с колонкой по блютуз ))
muha131
Участник
Offline4.4
с дек 2004
Город-Герой МОСКВА
Сообщений: 2869

Дата: 18 Июл 2023 19:19:05 #

Не, лучше на ручку переставить динамик и в саму ручку уместить всю схему. Будет ох****какая большая ручка.:) Главное, с трамвайной не перепутать. :)
sibirier
Участник
Offline3.3
с мая 2010
Юг Подмосковья
Сообщений: 1881

Дата: 18 Июл 2023 21:37:57 #

Simon
Размером то приёмник , совсем не маленький.

Корпус Меркурия РП-210 заметно тоньше по сравнению с VEF-202, всего 5см толщиной. Динамик небольшой, но звук не напрягает. На средних волнах неплохой приём. УКВ тоже хорошо принимает. На КВ конечно плывёт настройка вместе со старыми батарейками. Недостаток приёмника - обилие переключателей П2К на верхней стенке, всё через них. Этим явно просматривается творчество Ленинградского КБ. Телескоп не важный, у ВЭФоОкеанов он лучше. А этот как у китайских приёмников, внутрь корпуса не складывается.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 18 Июл 2023 22:01:54 #

sibirier
Недостаток приёмника - обилие переключателей П2К
Так по схеме вроде же электронное переключение диапазонов....как в Океане 222,Меридиане 235.
На КВ конечно плывёт настройка вместе со старыми батарейками
Это "болячка" всех приёмников 1-2 класса с электронной(варикапной) настройкой.
Там не только батарейки,ещё и температурный режим много добавляет проблем.
Зато легко коммутировать и делать фиксированные настройки.
Особенно если прикрутить цифровую часть с памятью.
sibirier
Участник
Offline3.3
с мая 2010
Юг Подмосковья
Сообщений: 1881

Дата: 19 Июл 2023 08:21:32 #

Simon

Фиксированных настроек у этого Меркурия РП-210 нет. Есть ручка точной подстройки сбоку. Среди кнопок кроме переключающих диапазоны ещё добавлены в одном ряду с ними П2К кнопки вкл, подсв, апч, бшн. Вес приёмника вместе с батарейками 1,716кг.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5268

Дата: 19 Июл 2023 16:30:45 · Поправил: Simon (19 Июл 2023 17:10:38) #

В продолжение темы о дизайне.
Радио кейс

Радио хлебница.

Ещё пару Хлебниц

Но надо отдать им должное, эти Датские радиоприёмники 1939г.....!!!
А этот сундук(Радио комбайн)- 1944г..

А это, ну прямо Циклоп получился

Это ж надо, так индикатор уровня обставить, прямо реальный глаз получился.
Креативные ребята разрабатывали...

Чуть помоложе техника:
Любопытный дизайн лежачего двухкасетника, практически плоская панель управления.

Интересный дизайн катушечника

Beocord 5000.
Маленькие(тонкие) регуляторы, но с большим ходом.
Rock-n-roller63
Участник
Offline1.0
с фев 2019
Батайск, Ростовская обл.
Сообщений: 274

Дата: 19 Июл 2023 21:49:49 #

А мне на днях из Японии вот такой приемник- гантель приехал.
Новый. 1986 года выпуска. Можно слушать и качаться.)))
https://youtu.be/zjFAme6ZFS0
Гаврила50
Участник
Offline3.0
с авг 2012
Алтай
Сообщений: 1033

Дата: 25 Июл 2023 20:29:17 #

Нынче мне везёт на трансляционные приемники. Сначала надарили четыре Ишима. Потом пообещали (пока не отдали) Ишим-003. И, наконец, сбылась давняя мечта - получил в подарок ламповый Казахстан. Казахстану я обрадовался больше всего, так как именно его очень хотелось заиметь лет 30 назад. Притащил я его домой и хотел сразу включить. Но удержался и всё же решил сначала заглянуть внутрь. И ...о горе мне горе.... обнаружил, что в комплектном приемнике нет силового трансформатора. Всё остальное внутреннее содержимое на месте во вполне приличном состоянии. Да и транс какой то варвар хоть и выдрал, но все проводочки не только оставил на местах, но и как бы подогнул их в направлении мест пайки на контактах транса. Год рождения приёмника 1971.



Вот теперь сижу и думаю. Что же мне с ним делать? Конечно, хочется восстановить. Но не мотать же самодельный трансформатор. Может у кого валяется за печкой ? А ещё я недавно распродал по частям ТПС-58, вернее остатки от него. Но трансформаторы остались пока. Может подойдёт или взять его за основу для самостоятельного изготовления ? Посоветуйте, друзья-товарищи.
Владимир RA9SZ
Участник
Offline3.1
с мар 2005
Оренбургская область
Сообщений: 2026

Дата: 25 Июл 2023 22:56:04 #

Практически любой силовой трансформатор от лампового приемника можно применить. Посмотрите по схеме какие напряжения от него требуются и действуйте в этом направлении.

Я когда-то запускал Р-250М2 без кожуха и штатного блока питания. Посмотрел сначала схему, потом взял сетевой транс от какого-то телевизора добавил простейший выпрямитель и все получилось. А блоки между собой соединил проводами просто намотанными на соответствующие контакты разъемов. Не очень конечно все это красиво было, но зато прекрасно работало у меня какое-то время пока не раздобыл комплектный приемник.
Гаврила50
Участник
Offline3.0
с авг 2012
Алтай
Сообщений: 1033

Дата: 26 Июл 2023 07:46:03 #

Спасибо за поддержку и советы! Конечно, ничего сложного в питании этого приемника нет. Просто бывает досадно, когда найдёшь интересный аппарат, а там какой то олень выдрал трансформатор или электролиты. Явно ведь ума им не дал. Скорее всего где-нибудь и сейчас валяются. Ладно, поищу недолго родной транс, а потом уж буду изобретать велосипед. Всё таки приемник неплохой, многие им пользовались и до сих пор хвалят.
Реклама
Google
 Страница:  ««  1  2  3  ...  378  379  380  381  382  383  384  »»

Создавать сообщения могут только зарегистрированные участники форума.
Войти в форум :: » Логин » Пароль
Начало
Средства связи, рации. Купить радиостанции Motorola, Yaesu, Vertex, приемники, антенны.
Время загрузки страницы (сек.): 0.066; miniBB ®
