Предлагаю использовать эту тему для обсуждения Arduino применительно к радиолюбителям. Или, может быть, кто-нибудь реализовывал интересные схемы на ардуино - и это тоже сюда.

Вот несколько ссылок для затравки:

Автоматический маяк из ардуино и куска провода:
http://forum.arduino.cc/index.php?topic=8456.0

Более продвинутый ручной ключ:
http://m0xpd.blogspot.ru/2013/02/keyerduino.html
ещё от него же: http://m0xpd.blogspot.ru/2013/03/arduino-qrp-transceiver.html
Si5351 shield: http://m0xpd.blogspot.ru/p/kanga-uk-resources.html#Si

Подборка ссылок для ардуино для радиолюбителей:
http://www.w5dor.com/w5dor-arduino.html

Русскоязычная подборка схем:
http://cxem.net/arduino/arduino.php

FM-приёмник на TEA5767 под контролем ардуино:
http://www.instructables.com/id/TEA5767-FM-Radio-Breakout-Board-for-Arduino/

FM-передатчик на Si4713:
https://learn.adafruit.com/adafruit-si4713-fm-radio-transmitter-with-rds-rdbs-support/overview

Можно легко объединять несколько плат между собой на 315, 433 МГц, на 2.4 ГГц:
http://www.instructables.com/id/RF-315433-MHz-Transmitter-receiver-Module-and-Ardu/
http://playground.arduino.cc/InterfacingWithHardware/Nrf2401

Завсегдатаи некоего диапазона могут автоматизировать полив своей обожаемой картошки:
http://www.instructables.com/id/Soil-Moisture-Sensor/

VLF [Arduino ADC] детектор молний:
http://runtimeprojects.com/2016/02/a-lightning-detector-for-arduino/

"Крутилка" VFO для SDR Sharp [с процессором в 16 МГц :) - "о времена, о нравы"]:
http://eartoearoak.com/tutorials-and-examples/sdrsharp-physical-controls

Самая дешёвая полностью совместимая клонированная Arduino UNO на алиэкспресс стоит $2.55 на 06-06-2016:
http://www.aliexpress.com/item/Best-prices-UNO-R3-MEGA328P-for-Arduino-Compatible-Free-Shipping-Dropshipping/32213964945.html
com3d
Участник
Offline1.1
с янв 2008
Сообщений: 44

Дата: 15 Ноя 2016 15:35:14 #

Для поддержания темы предлагаю на обсуждение свои наработки, на мой взгляд, по тематике форума.

1. Комнатная метеостанция на беспроводных модулях ATmega128RFA1.

ATmega128RFA1 - экономичный 8-битный микроконтроллер на основе RISC-архитектуре AVR, дополненной высокоскоростным РЧ трансивером ISM-диапазона 2.4ГГц. Он является производным от микроконтроллера ATmega1281и РЧ трансивера AT86RF231.

Благодаря выполнению большинства инструкций за один цикл синхронизации, микроконтроллер достигает производительности близкой к 1 MIPS/МГц, что позволит разработчику систем оптимизировать соотношение потребляемой мощности и производительности исполнения инструкций.
РЧ трансивер поддерживает передачу данных на скорости от 250 кбит/сек до 2Мбит/сек, обработку посылок, обладает отличной чувствительностью приемника и высокой выходной мощностью передатчика. Все эти особенности обеспечат надежность беспроводной передачи данных.
Собственно остается только подкинуть к модулю датчики и модуль отображения и самое главное заставить модули общаться между собой. Я условно обозвал ПРИЕМНИК-ом модуль для отображения результатов, а ПЕРЕДАТЧИК-ом модуль для рабты с уличным датчиком влажность-температура. ПРИЕМНИК также содержит на борту часы DS1307 , датчик DHT-11 и дисплей ТМ-1638. В дальнейшем планирую еще добавить барометрический датчик. Посылка из Китая застряла где то еще с февраля, так что пока так.
Примитивно все хозяйство можно изобразить так:
ПЕРЕДАТЧИК

ПРИЕМНИК

ПЕРЕДАТЧИК в железе. Закреплен непосредственно возле окна.

Датчик DHT-22 тонким, очень тонким проводником (чтобы жена не ругалась и не портить пластиковую раму) соединен с ПЕРЕДАТЧИК-ом и выведен за окно. Конечно в идеале весь модуль надо разместить на улице или балконе, но у меня 1-й этаж и подарить дуракам модуль нет желания.
ПРИЕМНИК находится в соседней комнате. Индикация выполнена 5-ти секундным циклом с выводом результата: температуры и влажности на улице, температуры и влажности в помещении, даты и времени. В правом нижнем углу я вставил возможные варианты отображения.

Более подробно и с тупыми комментариями можно посмотреть здесь
http://arduino.ru/forum/proekty/komnatnaya-meteostantsiya-na-besprovodnykh-modulyakh-atmega128rfa1
com3d
Участник
Offline1.1
с янв 2008
Сообщений: 44

Дата: 15 Ноя 2016 15:51:07 #

2.Простой тепловизор на матрице HTPA-16x4 и Arduino UNO-R3 + монитор TFTLCD_SPFD5408.

Применять можно где угодно в радиолюбительской и бытовой практике.

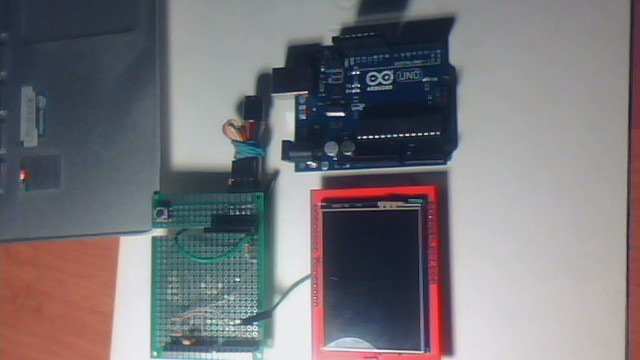

Выполнен на основе термопарной матрицы HTPA 16x4 и связки Arduino UNO-R3 + монитор TFTLCD_SPFD5408. Ничего нового в этом проекте нет. Все на готовых решениях. Пока используется как деловая игрушка, но планируется как измеритель для поиска тепловых утечек, обнаружение тепловыделяющих участков электропроводки и других применений для теплового контроля в домашнем и офисном хозяйстве. Решение вполне бюджетное. Термопарная матрица определяет температуры на матрице 16х4, что можно представить как такое графическое представление:


Конструкция выполнена в виде бутерброда.

Отображаются результаты на дисплее также в виде матрицы.
Цветовая палитра пока также игрушечная. В скетче видно как распределены цвета в зависимостри от температуры в градусах Цельсия

Подробнее здесь
http://arduino.ru/forum/proekty/teplovizor-na-htpa-16x4-uno-r3-tftlcdspfd5408
Olenevod
Участник
Offline4.5
с апр 2003
Москва, СЗАО
Сообщений: 8089

Дата: 08 Май 2021 11:15:39 #

Подскажите, у Алексея Игонина в ютюбе видел CW маячок, там Ардуино Нано и модуль некий si5351. В общем все вроде выглядит несложно, но там нет FT-8. Можно ли как-то приделать туда FT-8 или ничего простого дешевого так не получится, только CW ?
В общем есть варианты дешево передавать FT-8 без покупки трансивера или нет?
ra1amw
Участник
Offline4.3
с фев 2004
Санкт-Петербург
Сообщений: 2790

Дата: 08 Май 2021 12:28:00 #

Мой первый и удачный ARDUINO Project
FOX Hunt Transmitter
Дистанционно включается и управляется командами DTMF.

Увеличить
