Pavlik
Участник
Offline3.0
с июл 2007
Село Кубинка
Сообщений: 1232

Дата: 30 Окт 2023 17:47:14 #

Не менее интересны и схемные решения аппарата.
Блок УКВ:

Похож на УКВ блок тюнера Ласпи 003. Только в отличии, у последнего смеситель выполнен также на ПТ и усилена глубина местной АРУ. В такие блоки напрашиваются перестраиваемые полосовые фильтры, как впрочем и реализовано в большинстве высококачественных тюнеров тех лет. Но это уже другая история.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 31 Окт 2023 17:43:49 · Поправил: Simon (31 Окт 2023 17:55:59) #

Вспомнился ещё один Советский раритет.
Транзисторный,переносной радиоприёмник 2-го класса .
Производился в Воронеже с 1965г.
Имя ему, "Сувенир"

Имел МА(ДВ/СВ) и Телескоп(для КВ), а также разъём на головные телефоны и для внешней Антенны .
Причём ,если посмотреть схему,то практически это ВЭФ, только вместо ФСС, стоял ПКФ.
Так же имелся стабилизатор для гетеродина .
Позволяющий работать приёмнику в широком диапазоне питания 9-4В.
ТТХ радиоприёмника:


Единственное отличие от ВЭФа, наличие 3-х каскадов УПЧ, но отсутствие УВЧ.
А так же, меньшую выходную мощность по звуку(150мВт).
Среди пользователей приёмника,был и Леонид Утёсов.


[Видео YouTube - нажмите для просмотра]
Реклама
Google
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 03 Ноя 2023 12:48:23 · Поправил: Simon (03 Ноя 2023 13:03:24) #

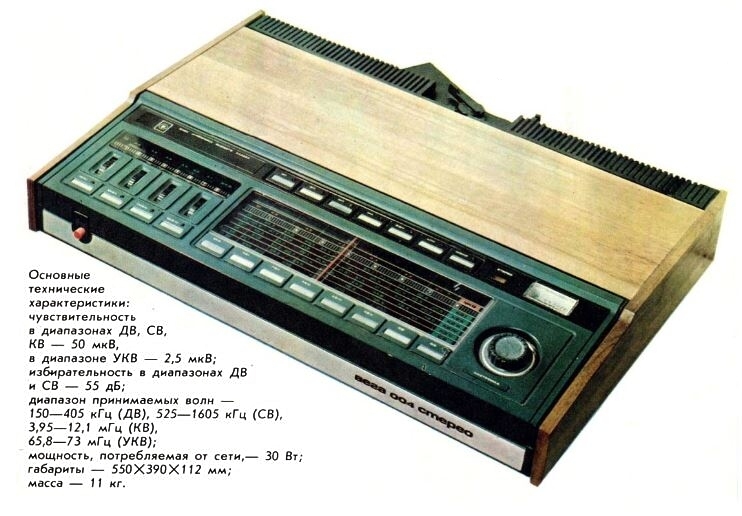

Редкий аппарат от БРЗ-"Вега-004"

Стационарный сетевой тюнер, с нестандартным внешним видом.
На борту имеем ТА и вращающуюся на 90*, встроенную МА.

Интересен сам принцип внутреннего футляра для МА.

Полно диапазонный тюнер, ДВ/СВ/КВ/УКВ.
Все переключения с помощью сенсорных кнопок.

4 фиксированных настройки в УКВ, что для того времени просто шик.

Но вот ради этого(сенсорного переключения) ,потрачены большие средства и усилия.


Наверняка, цена аппарата была бы намного ниже, если использовать мех. кнопки.
Хотя сам по себе тюнер, средней руки, если учитывать огрызки КВ диапазонов.
Да и масса аппарата, довольно не хилая.
Думаю,что конструкторов Веги , сподвигли к идее следующие иностранные конструкции.

Philips-22RH-790

ITT-SL-5000

Grundig RTV-1020.
Хотя импортные модели,при почти одинаковых габаритах имели у себя и полноценный УНЧ, по 20Вт на канал.
Судя по буклетам,Вега-004 ,продавался и за бугор.

У нас предполагался, как часть комплекса:

К сожалению,мне не довелось в живую встретить этот тюнер.
Интересно было бы глянуть и на схемные решения,но в сети схем и чертежей данного прибора, не оказалось.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 06 Ноя 2023 14:20:14 · Поправил: Simon (07 Ноя 2023 10:10:51) #

В продолжении темы о тюнерах.
Попался мне,практически прародитель данного дизайна, в лице Датской фирмы BANG & OLUFSEN.
Под брендом Beomaster.
А точнее Beomaster 1000.

Выпускался с 1966 по 1973гг.
Что мне в нём зацепило.
1. Дизайн...
2. Помимо тюнера(FM), имеем и УНЧ на 20ВТ(Стерео).

Было выпущено 2 варианта этой модели, со Стерео декодером и без.
В схемных решениях ...
1. Блок УКВ, похож на Океановский на 2х транзисторах.
Но входной преселектор перестраиваемый.


Схема ПЧ и Стереодекодер,выполнены по классическому варианту.
Входные транзисторы АD149, наш приблизительный аналог П217.
Интересно расположение выходных транзисторов на нижней панели прибора.

Тон-компенсированный регулятор громкости, со специфичным резистором, выделяющимся среди других регуляторов.


[Видео YouTube - нажмите для просмотра]
Подробную схему Beomaster 1000, можно глянуть тут: https://elektrotanya.com/bang_olufsen_beomaster_1000_sch.pdf/download.html
В дальнейшем, данный тюнер выродился в 2000,3000 серии.
Имеющие ,уже немного другой дизайн.

А вот 3000-й уже имел три диапазона в приёмном тракте, ДВ/СВ/УКВ.


Дальнейшее развитие модели, дошло до 6000-й серии.


https://www.youtube.com/watch?app=desktop&v=xCsX13k-11U
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 08 Ноя 2023 11:23:16 · Поправил: Simon (08 Ноя 2023 12:31:22) #

Небольшой обзор Часы-Радио от бренда Graetz (Германия).
Модель Form-99.

Помимо экстравагантной формы, есть некоторые интересности в схемном решении.
Сами часы,электромеханика. Плюс городской радиоприёмник на 2 диапазона(СВ/УКВ).
Выпускался(1974-75гг) в разных цветовых корпусах.

Плотная "застройка" прибора, состоящая из двух частей.

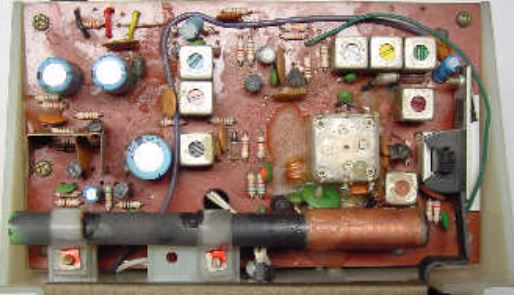

Плата самого приёмника.

Особенности схемного решения.
Сам радиоприёмник, простенькая схемка...но...

Антенной в УКВ диапазоне,является шнур питания прибора.
Через емкостную связь хомута.
Сразу вижу в этом два недостатка.
1.Уровень сигнала,будет зависеть от расположения сетевого провода и питающей сети в пространстве.
2. При современном уровне помех от импульсных источников,этот вариант может и не прокатить(кстати , в ролике это явно прослеживается).
https://www.youtube.com/watch?app=desktop&v=mZ5Bove9zmA
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 10 Ноя 2023 11:59:04 · Поправил: Simon (10 Ноя 2023 12:02:49) #

Интересная конструкция переносной радиолы "МРИЯ" выпущенной в 1971 г. Днепропетровским радиозаводом.

Подробно тут: https://vintage-technics.ru/Mriya.htm
Но мне хотелось бы остановится, на более масштабных импортных моделях переносных радиол.
В этом плане, за рубежом , было выпущено много разных моделей под брендами, JVC,Marantz...и др.
Отдельно стоит радиола-бумбокс от Amstrad.

Интересна идея(в переносном аппарате), горизонтальное расположение проигрывателя винила.

Реально, аппарат выглядел, как законченное изделие Amstrad 8060:

С АМ(СВ/ДВ) и FM тюнером.

https://www.youtube.com/watch?app=desktop&v=Au4F2dBN9Rk
Причём ,последующая модель аппарата,уже лишилась проигрывателя.
Вместо него, был встроен, приличный басовик.

Подобная радиола, была произведена и фирмой Marantz

Marantz 6000
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 15 Ноя 2023 12:53:53 #

Приставка объёмного звучания "Диптон".

Выпускалась Львовским предприятием с 1979г.
Предназначалась, для создания объёмного звучания(псевдо Стерео) из оного канала звука(Моно).
Внутрянка прибора.

Имеется вход и выход ,старый вариант разъёмов СШ-5.

Органы управления звуком.

Принцип получения объёмного звука, вращение на 90* и разделение на 2 канала.
Схема прибора.

Прибор работает на линейный выход, с возможностью подключения головных телефонов не менее 16 Ом.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 17 Ноя 2023 11:32:20 · Поправил: Simon (17 Ноя 2023 14:56:51) #

В этот раз, хочу поведать о нестандартных конструкциях акустических систем.
Первая модель от компании Bowers & Wilcins, с интересным конструктивом.
Под названием Nautilus.

Хорошо вписываются в домашнюю систему.

Конструкция акустики в разобранном виде.

Не менее интересное решение АС, от команды Beosaund Edgt.

Напоминающее колесо автомобиля.

Внутреннее устройство:

Любопытное решение, акустики в виде бокса для CD и книжных полок.

Футуристический дизайн, одних из дорогих АС, BAYZ Audio Counterpoint 2.0

Стеклянные корпуса от Waterfall Audio

Электростатические панели , в народе прозванные "Дверьми"(ну очень похоже).

Не менее забавная акустика ,сделанная под вид ушных, головных телефонов.
Munny Speakers

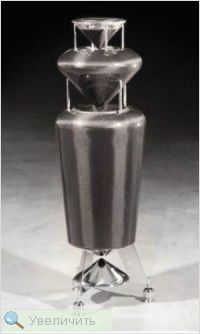

А шаровая ,напольная акустика Pearl Sub, очень напоминает машины из фантастического фильма "Война Миров".

Вибрационные АС, заставляющие резонировать любой обувной коробок ,либо пакет Молока.

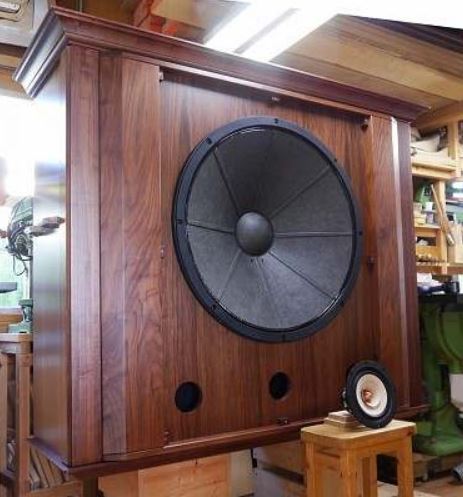

Множество видов рупорной акустики, от маломерок...
Ferguson Hill FH007

Dragon

До серьёзной ,уличной акустики...Realhorns.

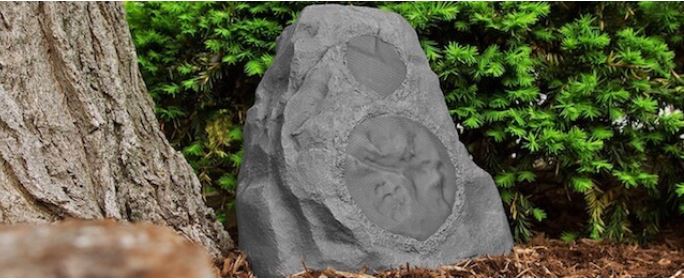

Декорированные под валуны,каменные АС.

Акустические системы из выхлопных труб авто, от Итальянских конструкторов Formula-1.


Стоит ,также отметить бассейновую акустику,для работы в водной среде.
Aquasonic Diluvio AQ339

Акустика с призматическими отражателями от Кирилла Соболева.


[Видео YouTube - нажмите для просмотра]

P.S. Тема АС интересна, нескончаема и обширна, возможно вернусь к ней в ближайшее время.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 24 Ноя 2023 14:46:14 · Поправил: Simon (24 Ноя 2023 14:47:32) #

Недавно была статья про систему псевдостерео звучания "Диптон".
Но до этого, были уже работы в этом направлении.
Причём, в аппарате в законченном виде.
Речь идёт о серии радиол "Сириус-Пано".
Принцип разделения каналов,там был подобный(поворот канала на 90*).
Всего было разработано 3 модели.
Сириус 315-Пано.

Сириус-316-Пано.

Сириус-324-Пано.

Все три модели существенно не отличались, единственная 324-я модель ,дополнилась кассетной панелью.
Легко заметить что 324-я,позаимствовала дизайн у 316-й модели.
Все аппараты 3-го класса.
С примерно одинаковыми ТТХ.
Единственное , хотел отметить навороченный блок управления кассетной панелью.
С которой мне приходилось сталкиваться.
Звук у всех аппаратов,соответствует классу.
Работает на акустику 5АС.
Сборка и монтаж на смелую 4-ку...

Схемотехника приёмного тракта, имеет некоторые особенности.
Полу-раздельный тракт ПЧ(ЧМ/АМ).

Блок УКВ,очень напоминает Океан-214.

Но вот в 324 серии,добавили одну полезную фишку,на входе внешних антенн.

Истоковый повторитель,что сильно улучшило приём ДВ/СВ, на любую подключаемую "верёвку" к приёмнику.
Выпускали аппараты на Ижевском(Устиновском) радиозаводе.
Хайо
Участник
Online3.1
с дек 2015
Оренбург
Сообщений: 19686

Дата: 24 Ноя 2023 18:25:05 #

Simon
к сожалению, к концу СССР не было в руках конструкторов хороших транзисторов для бюджетного решения задачи ИП в приёмной аппаратуре. Все эти схемы на КП307 и КП303 работают только формально с некоторым успехом, но далеко от хорошего. У этих транзисторов не хватает удачи в комбинации параметров по емкостями и крутизны и на десятую вариацию схемы они не могут дать отличный результат.

Удачное сочетание впервые было достигнуто на КП903 , но это не для обычного потребителя, потом на 2П60х всяких шли более дешёвые версии того же 903ого. И только к примерно 1989г создали "прорыв" КП341 (золотой крестик), который и на сегодня наверно один из лучших JFET маломощной категории, лучше того отличного BF862. Если бы Кп341 впихать в ТО92 (КП365 - была такая попытка) или в SOT-23 то было бы на чем строить идеальные приёмник за не дорого. То есть КП341 изобрели лет 10 раньше BF862, но превратить это в коммерческий успех не смогли.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 29 Ноя 2023 16:10:22 · Поправил: Simon (29 Ноя 2023 17:39:11) #

Любопытная и редкая модель магнитолы 1-го класса "Сокол-109".
От Московского ПО "ТЕМП" 1982г.


В реальном исполнении выглядел :

Магнитола 1-го класса.
Мне по Жизни ни разу не попадалась.
Тем более интересно глянуть ,что внутри.


Имеем приёмник на 5 диапазонов ,ДВ/СВ/2КВ,УКВ.

Пробежимся по схемным решениям, что зацепило...
Неплохой блок УКВ(УКВ-1-3С), с каскодным УВЧ и перестройкой на варикапах.


АМ часть на 174ХА2.
Но с переключателем полосы, на 2-х ПКФ.
МА и ТА присутствуют,тут всё по классике
Но за неимением резонансного УВЧ,имеем двухконтурный преселектор.

Неплохой(простенький) стабилизатор питания:

Типовая магнитофонная панель (Моно).
С Шумодавом , АРУЗ и встроенным(электретным) микрофоном.
Акустический аппарат, на высоте (3ГД-32), но выходную микруху УНЧ поставили К174УН7...
Хотя , если вспомнить Ригу-110 и Салют-001, такая же история.
В сети пишут,что аппарат был выпущен опытной серией.
[Видео YouTube - нажмите для просмотра]
Хайо
Участник
Online3.1
с дек 2015
Оренбург
Сообщений: 19686

Дата: 29 Ноя 2023 17:14:00 #

Simon
вход УКВ на КТ368 и 47 Ом в эмиттере конечно трэш по Кш на УКВ. Зато не перегружается в городе.
Если 174ХА2 без УВЧ, то чувствительность на КВ мизерная.

В УКВ-гетеродине видим частую ошибку, R5 должен стоять в линии коллектора, а не в ПОС. По подавлению СВЧ-гулянки это примерно равносильно, а по шуму это плохо и по гармоникам и по частотной стабильности.

По концепцию корпус хороший, но на некоторых фото и в видео увидим эту страшную недоделку , применение дешёвых прессформ для пластиковых элементов. Всё ляжет криво и теряется общая форма, принимается колхозный вид. Это и с Ленинградами есть такая беда с бесформенностью.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 29 Ноя 2023 17:38:26 · Поправил: Simon (29 Ноя 2023 17:54:00) #

Хайо
Если 174ХА2 без УВЧ, то...
Тут я неправильно выразился(исправил),Т1(КТ368),это и есть УВЧ с резистивной нагрузкой.
Входной преселектор, на 2 контура.
Всё ляжет криво и теряется общая форма, принимается колхозный вид.
Корпуса это наше всё,через которое и спотыкались постоянно.
Такое ощущение, что пластик мы нарочно делали паршивый.
Хоть в тех же Ленинградах 010-015 серии.
Я не говорю уже за аппараты 3 и 4 класса.
Те же Гиалы,Хазары,Альпинисты ...
Тот же младший брат,Сокол -404.

Но ведь иногда и получалось...
Взять туже Волну-307, я не беру во внимание дизайн и формы.

Удалось же сочетать двухцветные пластик и неплохо на мой взгляд.
Просто,но со вкусом.
Хайо
Участник
Online3.1
с дек 2015
Оренбург
Сообщений: 19686

Дата: 29 Ноя 2023 19:20:18 · Поправил: Хайо (29 Ноя 2023 19:24:41) #

Simon
в этом плане с ОКЕАНами повезло , несмотря на 2ую категорию.

Особенно когда много кнопок в ряду, они должны быть идеально в одной линии. А в этих аппаратах отчасти не понимать , какая кнопка нажата и какая нет. Можно делать схемы и параметры супер, но кривой вид портит настроение купить. Вот так я и не решусь на Ленинграды. Их никак не привести в респектабельный вид.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 29 Ноя 2023 22:17:25 · Поправил: Simon (29 Ноя 2023 22:22:50) #

Хайо
Ленинграды тоже разные.
002-006, это один приёмник,кстати с неплохим звуком и двойным преобразованием на КВ.
А вот 010,вообще не советую, у мня такой был...

"Ни рожи, ни кожи" и механика отвратительная.
Уезжая в Питер подарил товарищу по "партии".
А вот 015 серия,вроде и неплохо задуман,но как то топорно.

Да и кнопочное переключение диапазонов,помня наши П2К...
Тогда лучше Ригу 103, в дереве...

Или Рига 104, с круглыми крутилками...

Тут и звук и приёмник,практически Океан(по схемотехнике).
Хайо
Участник
Online3.1
с дек 2015
Оренбург
Сообщений: 19686

Дата: 30 Ноя 2023 11:13:58 #

Simon
http://www.radioscanner.ru/uploader/2023/leningrad_015.jpg
видно, как корпус "бочковой" местами. Это выглядит колхозно, каким не был исходный дизайн.
viktor62
Участник
Offline1.1
с фев 2011
нсо
Сообщений: 49

Дата: 01 Дек 2023 06:35:22 #

это огрехи фотоаппарата.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 01 Дек 2023 10:41:07 · Поправил: Simon (01 Дек 2023 11:10:46) #

Продолжение статьи про нестандартные ,Акустические системы.
Маленькие системы:
Щелкунчик от Kunzel & Degas

А у этой "собачки",незавидная судьба...когда её подключают.
Motz Wooden

Музыкальный "фонтан" от Alkemia Vero Benvenuto

Уплощённый вариант АС от Gradirnt Helsinki

Ещё одна необычная форма АС

Слоёная акустика от Joan Motaro

Ещё один вариант Ракушки от AMATI

Система открытых излучателей

Немного Труб...

Рупорные системы:
Acapella Excalibur

Немецкие рупорные системы

Акустическая панель Leon

Масштабная акустика...состоящая из огромных динамиков.




Ну и "Вишенка на троте", комната для прослушивания Музыкальных произведений.

И аппаратура управления и озвучки,для неё.
Хайо
Участник
Online3.1
с дек 2015
Оренбург
Сообщений: 19686

Дата: 01 Дек 2023 13:50:26 #

viktor62
это были бы огрехи, если это соответствовало бы кривой по всей ширине фото, а не частично. Знаем же мы грехи СССРовских корпусов и их постепенное превращение в бочки.
viktor62
Участник
Offline1.1
с фев 2011
нсо
Сообщений: 49

Дата: 01 Дек 2023 15:07:23 #

имею два таких аппарата все там ровно .
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 01 Дек 2023 15:54:37 · Поправил: Simon (01 Дек 2023 16:04:40) #

Вот ролик от Владимира о Ленинрадах-015
https://www.youtube.com/watch?app=desktop&v=_UivALKL1HU
Вот от Михаила коротенький ролик.
[Видео YouTube - нажмите для просмотра]
А кнопки сверху,вкривь и вкось...
Вот ещё фото из сети:

Вот чего мне не нравилось с детства,так это ползунковые резисторы.
Причём и в 002,006 и 010-м Ленинградах стояли, и даже в одной из версий Рига-104.
Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 02 Дек 2023 17:17:15 · Поправил: Simon (02 Дек 2023 17:27:40) #

Продолжение про Ленинград 010с.
Сам приёмник был выпущен в 2-х версиях.
1. С перестройкой КПЕ.
2. Электронная перестройка(варикапы)
Отличались цветом шкалы красновато оранжевая (с КПЕ)

И зеленовато жёлтая.

Но у обоих приёмников была одна "бяка", фрикционная передача на КВ и УКВ диапазонах.
https://www.youtube.com/watch?app=desktop&v=KgvTdlV2kic
Но самые первые версии, были пасиковые соединения...что ещё хуже.
Мне такой аппарат попадался.
Наверное по этой причине, в 015 версии, вернулись к классической(кнопочной) конструкции.
Sieben
Участник
Offline2.3
с авг 2015
Новороссийск
Сообщений: 137

Дата: 03 Дек 2023 17:01:58 #

PTO VFO

Примерно в конце Второй мировой войны, в золотой век аналоговых разработок, компания Collins установила новые стандарты точности настройки и стабильности оборудования связи, кульминацией которых с начала 1950-х годов стало внедрение цифровых механических считывателей, таких как R-390. Технические характеристики этих комплектов были просто исключительными, а показатели общей точности и стабильности не имели себе равных до появления цифровых синтезаторов частот. Важную роль сыграл генератор с настройкой проницаемостью, используемый в качестве локального генератора с переменной настройкой. Первое известное использование в качестве может быть датировано примерно 1945 годом с приемопередатчиком RT-91 / ARC-2. С годами эволюционировали некоторые детали, такие как диапазон настройки и обороты регулировочного вала, использование миниатюрных компонентов и сверхминиатюрных ламп или даже полупроводников, а также использование печи с регулируемой температурой для моделей, предназначенных для эксплуатации в экстремальных условиях окружающей среды. Тем не менее, базовая конструкция оставалась неизменной на протяжении примерно четверти века.
На рисунках 1-3 перечислены генераторы, по состоянию на 1958 год (источник Collins Radio)
Вот небольшой обзор генераторов, большинство от Collins, пара из нескольких вторых источников, созданных для военного рынка.
• 1A, ВОМ 70E-15 используется в линейке 51J; частота от 2,0 до 3,0 МГц при 10 оборотах вала.
• 1B, 70E18 – от автомобильного приемника R-392; частота от 2,455 до 3,455 МГц на 10 оборотов, нагреватель 26 В постоянного тока и питание B +.

• 1C, термостатический 70E-22, используемый в бортовом приемопередатчике RT-311 / ARC-38; частота от 1,75 до 3,5 МГц на 10 оборотов.
• 2A, 798 от Progressitron является ценной заменой Collins 70H-2, термостатическому ВОМ, используемому в военных приемниках R-390 / R-390A; частота от 2,455 до 3,455 МГц на 10 оборотах.
• 2B, 70H-13 использовался в бортовой радиостанции ARC-58; сверхминиатюрные трубки, частота от 2,0 до 4,0 МГц на 10 витков.
• 2C, 147A-1 также используется в RT-311 / ARC-38; настраивается в диапазоне от 200 до 300 кГц при 12,5 оборотах вала.
• 2D, 70J-2 сохраняет то же герметичное исполнение и прочность, что и другие генераторы с перестройкой частоты проницаемостью.•
• 2E, это автодин 1009, альтернативная деталь для Collins 70J-3, используемого в BFO R-390A; настраивается в диапазоне от 452 до 458 кГц.


Чтобы дать представление о достигнутых исключительных характеристиках, мы можем взглянуть на технические характеристики ГПД, используемого в R-390, 70H-2. Диапазон настройки составляет ровно 1 МГц, от 3455 до 2455 кГц, ровно за 10 оборотов вала. Погрешность нелинейности составляет менее 300 Гц. Тепловой дрейф ГПД не превышает 500 Гц в диапазоне от -40 до +60 град. C и его направление были рассчитаны для компенсации дрейфов остальных цепей, чтобы обеспечить общую стабильность приемника выше 300 Гц в диапазоне от -40 до + 65 ° C. Из приведенных выше рисунков следует, что в R-390 ВОМ примерно такой же стабильный и точный, как кварцевые генераторы. Несколько худшие показатели можно найти в случае ГПД без термостатической стабилизации, например, 70E-15, используемой в линейке 51J. Здесь общая максимальная погрешность, также включающая погрешности двух кварцевых генераторов, не превышает 2 кГц в диапазоне от -20 до + 60 ° C.

Секреты указанных результатов можно найти в особой тщательности проектирования генераторов. Компоненты настройки герметично заключены в алюминиевый контейнер, снаружи остаются только трубки и связанные с ними детали смещения и разъединения. Настройка переменной индуктивности используется для предотвращения микрофонных помех, обычно связанных с переменными конденсаторами. Обмотка выполнена логарифмической, что обеспечивает прямую настройку частоты. Сердечник из спеченного порошка плавно входит в катушку и выходит из нее, приводимый в движение регулировочным валом с двойной резьбой и внутренним винтом с защитой от люфта. Для компенсации недостатков геометрии обмотки продвижение сердечника регулируется с помощью настроенного на заводе профиля кулачка и подпружиненного толкателя кулачка, что обеспечивает линейное изменение частоты в диапазоне настройки. Основной подстроечный конденсатор представляет собой прецизионный герметичный керамический блок с допуском 1% от Sprague-Herlec, выбранный за очень низкий температурный коэффициент. Небольшие керамические конденсаторы с регулируемой температурой добавляются параллельно первому, чтобы получить заданный тепловой дрейф. Для точной регулировки конечной точки частоты последовательно к основному ГПД добавляется небольшая переменная индуктивность. В некоторых моделях для адсорбции влаги добавляются капсулы, содержащие обезвоживающую соль. Небольшие уплотнительные кольца уплотняют втулки регулировочных валов, как основного, так и конечного. На рисунках 3 и 4 ниже показаны некоторые детали 70E-22 и 147A-1.




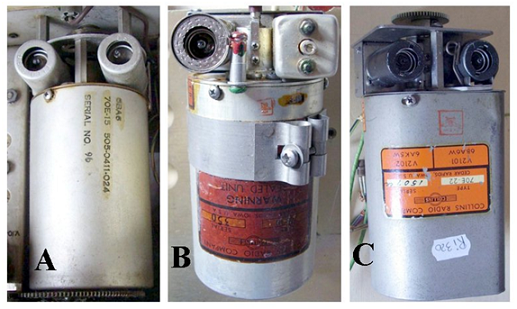

Рис. 3 – Это внутренний вид 70E-22, на заднем плане показаны основные компоненты настройки, катушка с экспоненциальной намоткой, сердечник настройки и резьбовой вал. На переднем плане - катушка регулировки конечной точки, кулачок, повторитель кулачка и настроечные конденсаторы, больший из которых частично закрыт одним из квадратных стержней.

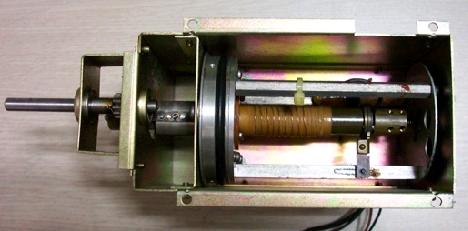

Рис. 4 – Два внутренних вида 147A-1. На рис. 1А показан основной подстроечный конденсатор, герметичный блок емкостью 2200 пф плюс / минус 1%, характеризующийся чрезвычайно низким температурным коэффициентом - всего 7 ppm, обозначенный на корпусе. На рис. 4B показаны детали регулируемых деталей. Профиль кулачка образован примерно 100 крошечными регулируемыми сегментами; тонкие распорки между ними позволяют регулировать каждый сегмент, не нарушая работу ближайших. Тороидальная катушка слева используется для получения более узкого диапазона настройки.
_________________________________________


Simon
Участник
Offline3.4
с янв 2013
Питер
Сообщений: 5288

Дата: 03 Дек 2023 19:16:47 · Поправил: Simon (03 Дек 2023 19:24:28) #

Интересная штуковина.
Мне она напомнила наш опорник "Гиацинт-М"

Только высокостабильный и не перестраиваемый генератор.
Если мне не изменяет память ,стоял в Р-140(Р-155).

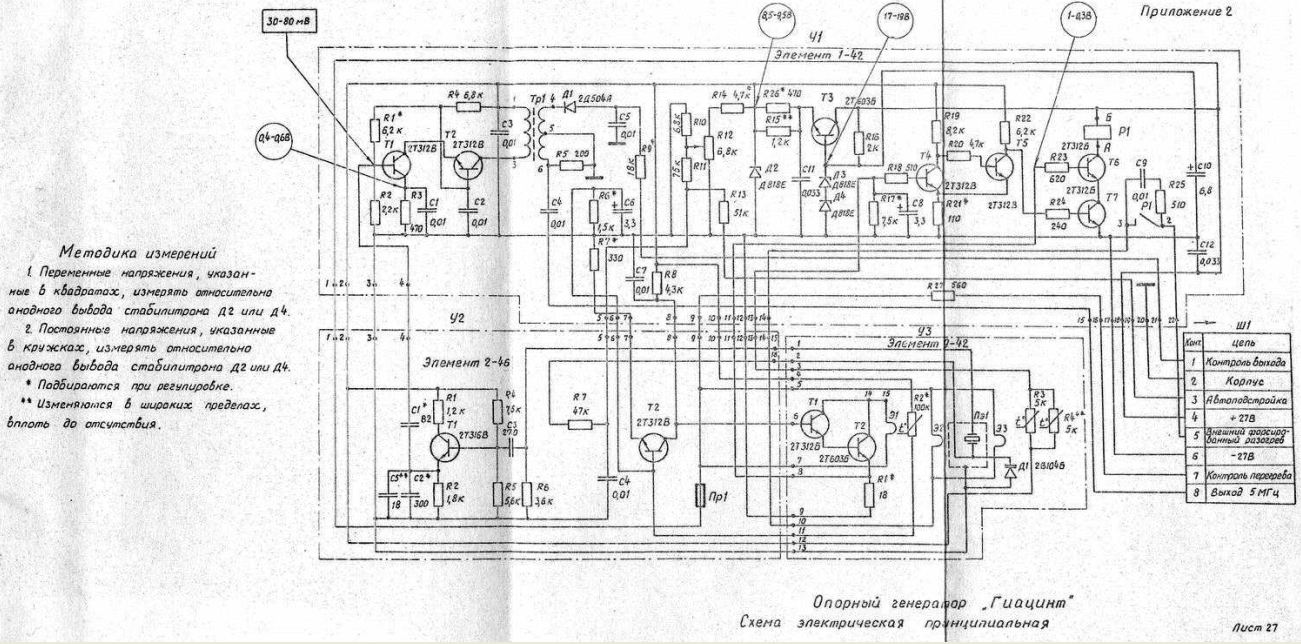

Схема питания и самого генератора:


Причём на Авито есть предложения, от 1300-2500руб.
Sieben
Участник
Offline2.3
с авг 2015
Новороссийск
Сообщений: 137

Дата: 04 Дек 2023 13:40:31 #

Интересная штуковина

Ну да.

DIY версию делал на основе микрометра. Идеально по части механики подходит для этого.


Хайо
Участник
Online3.1
с дек 2015
Оренбург
Сообщений: 19686

Дата: 04 Дек 2023 21:53:16 #

попал на интересное видео,
1977 год, сколько стоили радиодетали
https://dzen.ru/video/watch/628ff1d198a878602ef6d0bb
Хайо
Участник
Online3.1
с дек 2015
Оренбург
Сообщений: 19686

Дата: 04 Дек 2023 21:59:35 #

Sieben
приятно смотреть на конструкции, когда поставлена задача и её без отступления решают.
Sieben
Участник
Offline2.3
с авг 2015
Новороссийск
Сообщений: 137

Дата: 05 Дек 2023 12:24:24 #

приятно смотреть на конструкции, когда поставлена задача и её без отступления решают.
Хайо, Спасибо)
spbtvmaster
Участник
Offline5.1
с дек 2006
Санкт-Петербург
Сообщений: 2581

Дата: 05 Дек 2023 13:25:35 #

1977 год, сколько стоили радиодетали

Да, я пользовался этим каталогом, когда трудился в Технологическом институте и закупал материалы для исследовательских лабораторий. Это цены для организаций по безналичному расчёту. В те годы они были безумны для частного лица. Примерно, как сейчас по 100 баксов за транзистор, там тот же уровень. А безнал для конторы почти ничего не стоит. Выделялись бюджетные фонды (безнал) и эти деньги нужно было обязательно истратить в течении года, иначе на следующий год их выделяли уже меньше. Раз не истратили, значит не нужны. Такая логика.
И вот ты приходил в контору с названием Приборы. Они торговали и деталями и приборами. А там почти ничего нет из этого каталога, и с приборами аналогично. Стоят на полках какие-то пожарные извещатели, течеискатели размером с холодильник и старые ламповые осциллографы с круглым экраном. Блоки питания стояли эти страшные с декадными переключателями, высоковольтные и свистящие при работе. Такие же генераторы позавчерашний день советской электроники. И на стенке висит список радиодеталей на данный день написанный вручную женским почерком на двух листочках в клеточку с ценами из этого справочника. Это рекомендованные Министерством цены. В лучшем случае там была четверть ассортимента и в основном старьё.
Многие нужные или современные радиодетали и приборы были в дефиците. Они появлялись в этом магазине, но нужно было его часто посещать и тогда удавалось купить. Перед походом мне выдавали устное указание, что можно истратить 600...700 тысяч безнальных советских рублей. Мол приборы покупай какие понравятся и радиодетали тоже смотри, что есть хорошего. И я ходил выбирал и выписывал на листок широкими мазками, что надо и не надо. Также с приборами, иногда удовлетворял своё любопытство, а что это за прибор такой интересный. Купим и посмотрим. Выписывал счёт, его оплачивали в течении недели им приходило платёжное поручение. И с этим листком, второй копией можно было иди получать. Они проверяли у себя, да деньги пришли - забирайте.
Так вот, при выписывании счёта, по списку, что ты выбрал, магазин тебе добавлял ещё из своих деталей, из неликвидов. Процентов на 10% от суммы, то что плохо продаётся, они тебе приписывали в счёт. Это было условие покупки. Негласное конечно правило, но все закрывали глаза. Иначе и это бы не продали. Но, мне было не жалко, деньги казённые и всё равно бы пропали. Такие дела. :)
Хайо
Участник
Online3.1
с дек 2015
Оренбург
Сообщений: 19686

Дата: 05 Дек 2023 21:03:40 · Поправил: Хайо (05 Дек 2023 21:16:39) #

spbtvmaster
да видел - ГТ322 за 6 рублей... а радиолампы за 80коп ))) вот оттуда и цена на ОКЕАН135руб)

В ГДР подобная логика, в 1988 году в военное училище мы тоже в сентябре чтобы истратить средства заказали из импортных из СССР анализатор спектра С4-74 за 80тыс трансфер-рублей = примерно 80тыс долларов в те годы. Потом после воссоединения Германии распустили училище и я купил этот анализатор за 45 дойче марки "по наводке" из металлолома 1марка = 1 кг. Вот так я в начале 1990их стал владельцем такого непростого советского дивайса.

В Киеве видел такой магазин (где-то в районе КИГА), где только организациям можно было покупать, якобы. Но по субботам у них работала одна окошка для радиолюбителей, видимо по реализации тех неликвидов. Купил там 548УН1 и несколько КП303Е на текущий проект приёмника прямого преобразования, видимо кто-то отказался от покупки. А так там купить было нечего обычно, куда более интересно было во дворе за этим магазином , там было реально всё передовое советское, даже "на заказ" , если научился вопросы не задавать)))
Реклама
Google
 Страница:  ««  1  2  3  4  5  6  7  »»

Создавать сообщения могут только зарегистрированные участники форума.
Войти в форум :: » Логин » Пароль
Начало
Средства связи, рации. Купить радиостанции Motorola, Yaesu, Vertex, приемники, антенны.
Время загрузки страницы (сек.): 0.054; miniBB ®
