Дата: 04 Фев 2018 20:59:16 · Поправил: DVE (04 Фев 2018 20:59:43) #

marquis
> Думаю, за пару-тройку дней получу файлики. Тогда выложу здесь.

Да, разумеется, как получится. Я пока программу вывода доделаю.
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 04 Фев 2018 21:10:42 #

04.02.2018-вечер


04.02.2018 18.26мск NOAA-18 Москва

С картой

04.02.2018 20.07мск NOAA-18 Москва

С картой
Реклама
Google
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 05 Фев 2018 17:02:52 · Поправил: DVE (05 Фев 2018 17:03:25) #

Начал делать визуализацию данных с телеметрии, явно что-то есть, даже по выложенному короткому фрагменту кое-что видно.

Увеличить
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 05 Фев 2018 20:27:16 #

DVE
Похоже на ЭКГ :) Хорошо бы еще понять, что это такое )

05.02.2018


05.02.2018 13.44мск NOAA-19 Москва

С картой

05.02.2018 15.24мск NOAA-19 Москва

С картой

05.02.2018 18.14мск NOAA-18 Москва

С картой

05.02.2018 19.55мск NOAA-18 Москва

С картой
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 05 Фев 2018 20:53:10 #

marquis
Да, периодичность - около 6сек, это кстати не интервал, соответствующий одной строке передаваемой картинки?

Когда будет данные хотя бы с одного спутника за хотя бы несколько минут, можно будет попытаться увидеть какую-то закономерность, пока фрагмент слишком мелкий.
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 05 Фев 2018 21:02:41 · Поправил: marquis (05 Фев 2018 21:07:20) #

Одна строка - 2 секунды. Точнее наоборот, наверное, 1 секунда - 2 линии )
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 05 Фев 2018 23:54:39 · Поправил: DVE (06 Фев 2018 00:01:47) #

marquis
В целом, с форматом более-менее ясно.

Строки имеют вид типа:
24.76410i ED E2 0D 09 32 1B 08 20 0E 7E 00 00 9D B2 10 ...
24.86410i ED E2 0D 09 32 1C 08 20 01 2E 0F 00 03 9B E8 ...
24.96410i ED E2 0D 09 32 1D 08 20 48 15 7B 49 0F 9B 10 ...
25.06410i ED E2 0D 09 32 1E 08 20 FC C8 00 AB 0F 04 08 ...
25.16410i ED E2 0D 09 32 1F 08 20 CC DC F4 48 E0 99 C1 ...

0:2 байта - ED E2 - одинаковы для обеих спутников.

2:4 байта - 0D 09 - инкрементируется на +4 каждые 32 секунды. Интересно посмотреть что с ним будет когда он дойдет до FF FF.

Увеличить


5:6 байты: меандр, тоже 32с. Скорее всего какая-то синхронизация начала строк, кадров или чего-то похожего.

Увеличить


7:8 байты: для одного спутника всегда 08 21, для другого 08 20. Что это пока хз, нужно наблюдать дальше :)

Дальше есть множество данных, скорее всего как принято в космосе, телеметрия со всех устройств для наблюдения за состоянием аппарата:

Увеличить



Увеличить



Увеличить



Увеличить


Это может быть что угодно, какой-нибудь датчик тока на приборе, тут мы подробнее вряд ли узнаем. Но интересно что период у всех одинаков.

Часть данных непонятна, типа такого:

Увеличить


Или такого:

Увеличить


Пока как-то так, будет период побольше, можно будет сравнить.

На всех графиках по горизонтали время в секундах.
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 06 Фев 2018 00:37:08 #

DVE
Спасибо, весьма интересные данные получаются.
Через несколько часов будут два высоких пролета NOAA-19 и NOAA-15 над Москвой. Постараюсь снять с них телеметрию. Вечером повешу записи.
KarapuZ
Участник
Offline6.2
с июн 2013
Юг России
Сообщений: 3849

Дата: 06 Фев 2018 03:48:02 #

DVE
Интересное расследование Вы тут затеяли:). Попробовал проделать тоже самое с записями сигналов от marquis 137350 и 137770 "подручными средствами". Демодулировал в SA их как PSK-2 16640 bps, далее относительное декодирование, затем преобразование NRZ>RZ и удаление бит синхры. Вроде как похоже в итоге выходит на описанное Вами. Двумя разными путями пришли к одному - возможно на верном пути оба.
Дальше с данными не знаю, что делать), но на всякий случай положу их сюда, может пригодятся. Буду следить дальше за ходом в этой теме...
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 06 Фев 2018 13:40:44 · Поправил: DVE (06 Фев 2018 13:44:52) #

Спасибо за проверку. Что делать с данными, думаю знают только в NOAA :)

Первая версия парсера в принципе, готова, можно пользоваться.
http://www.radioscanner.ru/uploader/2018/noaa_parser_v001.zip

Еще раз напомню принцип:
- настраиваем SDR# на NOAA-15/18 - 137.350МГц или NOAA-19 - 137.770МГц, делаем выход на VAC, режим RAW в SDR# ширину полосы >=32КГц
- запускаем demodPOESP.exe отсюда - https://github.com/nebarnix/Project-Desert-Tortoise/tree/master/POESTIPdemodPortAudio На выходе получим txt-файл
- когда проход закончен, запускаем парсер:
python noaaParser.py log_file.txt

Программа работает долго (может потом оптимизирую). Для запуска нужен Python 2.7 и библиотека PIL (для установки если будет ошибка - pip.exe install pillow).

На выходе получается большой файл типа такого, из предоставленной marquis минутной записи:
https://www.dropbox.com/s/tssnq8oaa6p23lf/minorFrames_20180205_201630.jpg?dl=0 и куча файлов, разложенных по подпапкам. Тут все варианты графиков с возможными величинами оффсетов для 104-байтного пакета. Может какие-то данные не uint16 а int32 или uint32 или float, не знаю. Я пробовал и так и так, лучше не стало. В коде есть разные варианты, можно раскомментировать и попробовать.

По горизонтали на графиках время в секундах, по вертикали - raw-данные как есть.

Дальше нужно собирать больше данных и анализировать - что меняется по времени и по спутникам.
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 06 Фев 2018 18:39:54 · Поправил: DVE (06 Фев 2018 18:42:22) #

Дополнение: здесь еще много полезной информации о данных с Space Environment Monitor (SEM).
https://github.com/nebarnix/PDT-TelemetryExplorer/blob/442f9281990f613fb0f7c5624771ac12d53e475f/sem.cpp

Там же читаются данные с Medium Energy Proton and Electron Detector (MEPED) и Total Energy Detector (TED).
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 06 Фев 2018 21:00:51 · Поправил: marquis (06 Фев 2018 21:09:08) #

Полные записи телеметрии двух утренних пролетов.
Спутники шли практически с одинаковым максимальным возвышением (86 и 78 градусов, соответственно). Разместил также необработанные снимки с этих пролетов. Бросается в глаза несовершенство диаграммы моей приемной антенны - "нули" в начале и конце изображений. На снимке с NOAA-15 они ярче выражены, чем с NOAA-19. Возможно, в силу возраста спутника, мощность передатчика на 15-ом чуть ниже. (15-ый запущен в 1998 г., 19-ый - в 2009 г.).
На что еще обратил внимание во время записи, так это то, что для передачи телеметрии на спутнике явно используется другой тип антенны в отличие от квадрифиляра, задействованного для передачи "полезного сигнала" на 137.620 и 137.9125. Выражается это в несовпадении затухания сигнала с двух передатчиков.

06.02.2018 05.19мск NOAA-19, 137.770 МГц, 815 Мб
https://yadi.sk/d/4phOc_h83S9f8d



06.02.2018 07.50мск NOAA-15, 137.350 МГц, 780 Мб
https://yadi.sk/d/JGlpkrlw3S9eKf



06.02.2018 13.33мск NOAA-19 Москва

С картой

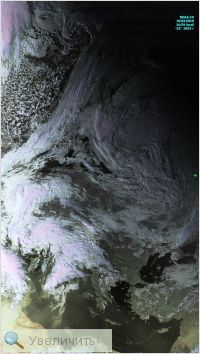

06.02.2018 15.13мск NOAA-19 Москва

С картой

06.02.2018 16.54мск NOAA-19 Москва

С картой
KarapuZ
Участник
Offline6.2
с июн 2013
Юг России
Сообщений: 3849

Дата: 06 Фев 2018 23:22:00 #

marquis
Возможно, в силу возраста спутника, мощность передатчика на 15-ом чуть ниже.
Если интересно - товарищ Arved сегодня в твитере делился своими наработками в приёме NOAA. В частности, использованием LNA от Sam Eldson.
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 07 Фев 2018 00:45:43 · Поправил: DVE (07 Фев 2018 15:46:59) #

marquis, спасибо.

Программа с такими большими графиками пока работает плохо, надо будет переделать. Качество графиков так себе, но кое что видно. Возможно проще текстовый файл нарезать на куски по минуте и смотреть частями.
Много битых пакетов с шумом, пока не придумал как их фильтровать, они мешают автоматически масштабировать графики.

Обнаружился новый период примерно в 4 минуты, который на маленьком куске был незаметен:

Увеличить
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 07 Фев 2018 04:12:51 #

DVE
Спасибо за информацию.
Что касается битых пакетов, то, скорее всего, принять телеметрию от горизонта до горизонта "чисто", без федингов на всенаправленную антенну практически невозможно. Здесь нужен инструмент помощнее, типа такого:



Кстати, здесь есть ее параметры. В принципе, можно собрать :)
http://www.m2inc.com/content/PDF%20MANUALS/COMM%20CP-XP%20YAGIS/137CP14HDMAN00-W.pdf

Тем не менее продолжим мониторинг исходя из того, что имеем. На очереди еще сигнал с NOAA-18, а также дневные пролеты 19-го и 15-го.

KarapuZ
Да, интересный блог у Arved. Пожалуй, это пример того, к чему надо стремиться - прием данных в формате HRPT. Я тут пока подзастрял с метровым диапазоном. Любопытно, что он умудряется вручную двигать "тарелку" вслед за спутником, без поворотного устройства. При этом так точно прицеливается, что картинка минут на 8-10 получается.
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 07 Фев 2018 09:40:30 · Поправил: DVE (07 Фев 2018 15:20:25) #

marquis
Обнаружил другую версию программы, которая работает напрямую с IQ-файлами из командной строки - теперь конвертация делается сразу и занимает 1 минуту а не 15, и больше не нужен SDR#.
http://www.radioscanner.ru/uploader/2018/demodpoes.zip

Просто пишем в командной строке demodPOES.exe 06.02.2018_05-19_NOAA-19_137-770.wav - и все.

Перезалил заново сконвертированные логи:
https://cloud.mail.ru/public/DTsG/jwvivnNTV

Интересно что файл логов от NOAA19 в 2 раза больше чем от NOAA15 - видимо действительно, сигнал с NOAA15 сильнее.

Имхо есть смысл сохранять данные телеметрии хотя бы раз в месяц, тогда можно будет видеть, меняются ли со временем показания аппаратов. Еще интересно сравнить дневной и ночной проходы, температура внутри наверно должна отличаться.
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 07 Фев 2018 13:51:07 · Поправил: DVE (07 Фев 2018 15:03:58) #

Чуть поправил отображение графиков.

Графики одной большой картинкой из записи:
NOAA-15: https://www.dropbox.com/s/27nxalpxzf3x9mn/06-02-2018_07-50_NOAA-15_137-350.png?dl=0
NOAA-19: https://www.dropbox.com/s/2q7dfnpyunhri6x/06.02.2018_05-19_NOAA-19_137-770.png?dl=0
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 07 Фев 2018 20:25:13 · Поправил: marquis (07 Фев 2018 20:26:40) #

DVE

Интересно что файл логов от NOAA19 в 2 раза больше чем от NOAA15

На борту 15-го уже довольно много отказов накопилось к сегодняшнему дню. Хорошо, что он вообще передает снимки. Честно говоря, удивительно, что техника в круглосуточном режиме работает в такой агрессивной среде на протяжении 20 лет.

http://www.ospo.noaa.gov/Operations/POES/status.html#noaa19

IQ-файл с телеметрией с вечернего пролета 18-го. Прием изображений на 137.9125 с него сейчас затруднен из-за конфликта с Метеором-М2

07.02.2018 19.32мск NOAA-18, 137.350 МГц, 780 Мб
https://yadi.sk/d/mVkWwfPP3SBeXB
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 07 Фев 2018 22:02:23 · Поправил: DVE (08 Фев 2018 09:30:45) #

marquis
Хорошая запись, практически без битых пакетов совсем.

Лог:
https://cloud.mail.ru/public/2542/yHpvyKXtv
Картинка:
https://cloud.mail.ru/public/EsNQ/yazdL5PzN

Последняя версия парсера: http://www.radioscanner.ru/uploader/2018/noaa_parser_v002.zip

Кстати, данные Space Environment Monitor (SEM) которые указаны в таблице, тоже есть в телеметрии, пока не разбирался как их извлечь.
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 09 Фев 2018 18:52:14 #

DVE
Спасибо! Noaa_Parser v.002 работает. Продолжим сбор данных.

09.02.2018 14.38мск NOAA-19 Москва

С картой

09.02.2018 16.19мск NOAA-19 Москва

С картой

09.02.2018 18.03мск NOAA-15 Москва

С картой
DVE
Участник
Offline3.6
с ноя 2006
EU
Сообщений: 4055

Дата: 09 Фев 2018 20:42:51 #

marquis
Было бы интересно сравнить логи дневного и ночного пролета одного и того же спутника, пока нет таких?
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 09 Фев 2018 21:27:35 #

DVE
Завтра постараюсь записать утренний пролет 18-го (там будет пересечение терминатора с выходом спутника на освещенную часть орбиты. При этом происходит переключение режима работы одного из каналов. Возможно, это найдет отражение в телеметрии) и дневной проход 19-го (практически полностью на солнечной части). NOAA15 пока и утром и вечером летает в тени.
Men
Участник
Offline1.7
с ноя 2010
Челябинск
Сообщений: 318

Дата: 11 Фев 2018 14:27:05 · Поправил: Men (11 Фев 2018 14:29:22) #

Ну вот и снимки стали светлые.....
http://www.radioscanner.ru/uploader/2018/noaa-19-02111108-msa.jpg
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 17 Фев 2018 09:48:27 #

После небольшой паузы продолжаем сбор данных с НОАА-шек, в т.ч. телеметрии. Снимки, как справедливо отметил Men, с каждым днем становятся все светлее. Вот уже и 15-ый по утрам выбирается из тени. Дело к весне :)

17.02.2018


17.02.2018 07.41мск NOAA-18 Москва

С картой

17.02.2018 09.22мск NOAA-18 Москва

С картой

NOAA-15 пересекает "терминатор"
17.02.2018 08.15мск NOAA-15 Москва
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 03 Мар 2018 16:45:46 · Поправил: marquis (03 Мар 2018 16:55:58) #

По утрам уже не только 18-ый, но и более ранний 15-ый находятся на освещенной части орбиты. Световой день стремительно увеличивается.

А к центру ЕТР с юго-запада приближается активный циклон. В воскресенье он может принести сюда опасные погодные явления...
http://www.meteovesti.ru/news/63655753861-voskresene-stolicu-zasyplet-snegom

03.03.2018 07.24мск NOAA-15 Москва

С картой

03.03.2018 08.19мск NOAA-18 Москва

С картой

03.03.2018 13.46мск NOAA-19 Москва

С картой

03.03.2018 15.26мск NOAA-19 Москва

С картой
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 04 Мар 2018 09:13:56 #

04.03.2018 05.21мск NOAA-19 Москва

С картой

04.03.2018 08.39мск NOAA-15 Москва

С картой
Men
Участник
Offline1.7
с ноя 2010
Челябинск
Сообщений: 318

Дата: 04 Мар 2018 13:31:59 · Поправил: Men (04 Мар 2018 13:32:35) #

С некоторых пор появился спутник под №20....
Что за "зверь" , пробовал ли кто принять с него чего нить....
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 04 Мар 2018 19:24:20 #

Men

Не думают они о нашем брате. Разработчики NOAA-20 решили не мелочиться - не заложили туда даже более-менее доступный для радиолюбителей L-band (1,7 ГГц), не говоря уже об УКВ. Передача с него идет только в X-band (7,8 ГГц).

Вообще, что касается приема спутниковой метеоинформации на 2 м, то здесь надежда в будущем только на наши "Метеоры" (LRPT). И европейцы и американцы от передачи данных на УКВ отказались, хотя по первоначальному проекту европейские спутники серии Metop должны были вещать на 137 МГц. Тем печальней выглядит неудачный запуск Метеора-М2-1 в ноябре прошлого года.

Из этой таблички хорошо видно, что на УКВ (APT и LRPT) работают только спутники проекта POES (из ныне живущих это NOAA-15, -18 и -19), а также наши "Метеоры-М" (пока летает только Метеор-М2). Недавно выведенный на орбиту NOAA-20 (JPSS-1) работает в HRD на 8 ГГц.


А вот здесь американцы так и пишут, что доступ к информации в APT будет доступен до окончания жизни спутников POES. Другие их проекты формат APT/LRPT не поддерживают. Альтернатива - LRPT с Метеоров.

http://satelliteconferences.noaa.gov/2013/docs/Tuesday,%20April%209,%202013/2.5a_POES%20to%20JPSS%20Transition.ppt

Так что на наших глазах потихоньку завершается более чем 50-летняя история передачи картинок из космоса в аналоговом формате. Не упускаем момент.

04.03.2018


04.03.2018 13.35мск NOAA-19 Москва

С картой

04.03.2018 15.15мск NOAA-19 Москва

С картой

04.03.2018 16.56мск NOAA-19 Москва

С картой
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 10 Мар 2018 12:21:54 #

10.03.2018-утро


10.03.2018 06.57мск NOAA-18 Москва

С картой

10.03.2018 08.39мск NOAA-18 Москва

С картой

10.03.2018 10.19мск NOAA-18 Москва

С картой
marquis
Участник
Offline5.0
с окт 2006
Москва
Сообщений: 5253

Дата: 10 Мар 2018 19:12:09 #

10.03.2018-день


10.03.2018 14.06мск NOAA-19 Москва

С картой

10.03.2018 15.46мск NOAA-19 Москва

С картой

10.03.2018 17.28мск NOAA-19 Москва

С картой
Реклама
Google
 Страница:  ««  1  2  3  »»

Создавать сообщения могут только зарегистрированные участники форума.
Войти в форум :: » Логин » Пароль
Начало
Средства связи, рации. Купить радиостанции Motorola, Yaesu, Vertex, приемники, антенны.
Время загрузки страницы (сек.): 0.512; miniBB ®
