Автор Сообщение
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 12 Апр 2008 18:49:16 #

Файл ммановский можно было бы и приложить...

http://forum.qrz.ru/attachment.php?attachmentid=11921&d=1205945814

вот попробовал - ММАНовский
файл закачать - все получается
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 12 Апр 2008 18:52:10 #

вот еще вариант

6+12 элементов
144+430 мГц
8 мм алюм

http://i046.radikal.ru/0804/e3/4f559d340351.jpg
Реклама
Google
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 12 Апр 2008 18:55:32 #

вот ММАНовский файл к этой антенне

http://forum.qrz.ru/attachment.php?attachmentid=12216&d=1207931435
Владимир RA9SZ
Участник
Offline3.1
с мар 2005
Оренбургская область
Сообщений: 1811

Дата: 12 Апр 2008 19:38:58 #

CerGen

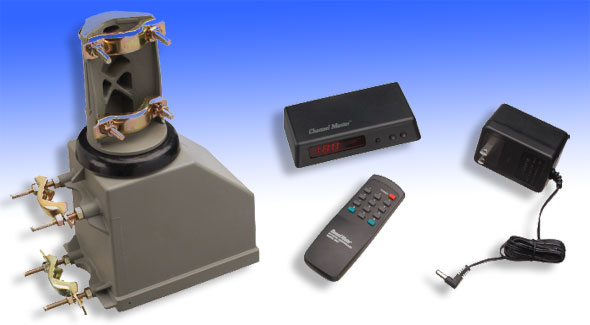

поворотка прстенькая AR 35 X
мачта - телевизионная около 3-х метров
на ее вершине - поворотка
в поворотке - тонкостенная легкая труба 2,2 метра

И все таки, сколько лет у Вас эта поворотка трудится?
3600
Участник
Offline2.4
с янв 2008
Сообщений: 123

Дата: 12 Апр 2008 20:16:07 #

CerGen
До сегодняшнего дня вроде ни кто не просил пересчитать под 5 мм элементы.
Если нужен такой вариант - спросите - будет время -пересчитаем -
если нужно.

По возможности если вас незатруднит пересчитайте пожалуста
интересен вариант 3+5 (144-430),а 5мм. ето от польских антенн ел.их у нас валом.
Zmej
Участник
Offline3.0
с дек 2005
Украина
Сообщений: 5463

Дата: 12 Апр 2008 23:32:08 #

CerGenвот еще вариант

6+12 элементов
144+430 мГц
8 мм алюм


Если не затруднит этот вариант под 4мм сделаете?
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 15 Апр 2008 16:04:05 #

И все таки, сколько лет у Вас эта поворотка трудится?
Да всего один год только.
Морозы вот пережила,сильные ветры осенью и весной.

если вас незатруднит пересчитайте пожалуста
интересен вариант 3+5 (144-430),а 5мм.


найду время - пересчитаю

Если не затруднит этот вариант под 4мм сделаете?

обязательно сделаю.

Что интересует -
приемлимый КСВ во всем диапазоне 144-146 и 430-440
или можно усиление повыше - но при этом антенна не будет
перекрывать весь диапазон ?

ну и так - чем тоньше элементы - тем антенна узкополоснее.
Zmej
Участник
Offline3.0
с дек 2005
Украина
Сообщений: 5463

Дата: 15 Апр 2008 16:28:37 #

Что интересует -
приемлимый КСВ во всем диапазоне 144-146 и 430-440
или можно усиление повыше - но при этом антенна не будет
перекрывать весь диапазон ?



Что-то среднее ;)
Hixx
Участник
Offline3.2
с мар 2006
Волгоград
Сообщений: 241

Дата: 15 Апр 2008 17:16:29 #

CerGen

А какова методика расчета данной чудесной антенны? (если ммана рушит)
Поделились бы с народом, каждый бы себе б посчиталЪ под свой пруток и материал.
М?
3600
Участник
Offline2.4
с янв 2008
Сообщений: 123

Дата: 15 Апр 2008 20:17:04 · Поправил: 3600 (15 Апр 2008 20:22:10) #

А какова методика расчета данной чудесной антенны?
Секрет фирмы:)))
CerGen
Интересует приемлимый КСВ во всем диапазоне 144-146 и 430-440.
morze
Участник
Offline5.1
с янв 2005
Санкт-Петербург
Сообщений: 4257

Дата: 15 Апр 2008 20:34:22 #

Вопрос к автору
Если элемент излучателя (который запитываем) выполнить из меди, такого же диаметра а директора и рефлектор из аллюминия.
Сильно ли всё уползёт от расчётов? или можно принебреч???

Спрашиваю, потому, что легче и надёжнее обеспечить контакт с кабелем используя медь, нежели аллюминий.

Кстати в выходные буду мастерить и я такую (ту которая 3+5 элементов)
Всё уже куплено для изготовления.
Испытывать буду через неделю на берегу Финского залива ;)
как потеплеет, поставлю её на крышу на недавно приобретённое поворотное у-во http://www.megaservis.ru/upload/cm9521.jpg
REGION86
Участник
Offline1.4
с апр 2007
Нижневартовск
Сообщений: 98

Дата: 15 Апр 2008 21:10:10 #

[img]http://www.radioscanner.ru/uploader/2008/pict2666.jpg [/img] Вот пришла мысль соеденить вместе две напрвленные антенны 5 элементов на 145Мгц и 7 элементов на 435Мгц,размеры антенн взял на сайте www.qsl.net/dk7zb/.Использовал шести милиметровые алюминевые.Програмно не расчитывал и на практике еще не применял так как погода не позволяет выехать и испытать(планирую проводить связи через спутники),а удалось только в квартирных условиях проверить как строиться ксв,и надо сказать строиться хорошо путем изменения длины вибратора(сделан раздвижным на 145Мгц) и емкостного согласующего(трубка в трубке).Интересно узнать какое будет мнение по поводу этого сооружения,у знатоков построения подобных антенн?
REGION86
Участник
Offline1.4
с апр 2007
Нижневартовск
Сообщений: 98

Дата: 15 Апр 2008 21:18:39 #

На фото согласование на 145Мгц отсутствует(снял чтобы не мешало проклейке пластиковых изоляторов).Интересно какая диаграмма направленности будет?
Silent
Участник
Offline4.4
с мая 2005
г. Сокол, Вологодская обл. CQ de RA1QLL!
Сообщений: 4272

Дата: 15 Апр 2008 23:38:26 #

А можно вариант 4+7 пересчитать под 8 мм элементы, если не трудно?
И еще вопрос, написано - "траверза диэлектрическая", а судя по фоткам она из алюминиевой трубы. Может я что-то не так понял?
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 16 Апр 2008 08:25:38 #

А можно вариант 4+7 пересчитать под 8 мм элементы, если не трудно?
И еще вопрос, написано - "траверза диэлектрическая", а судя по фоткам она из алюминиевой трубы. Может я что-то не так понял?



Траверса считается диэлектрической ,если элементы *подняты* над
металлической траверсой
на высоту ,равную половине диаметра траверсы.
При такой высоте не требуется коррекции длины элементов антенны

вот вариант

4+7 эл 8 мм.



http://i026.radikal.ru/0804/c6/0e41248afab1.jpg
Silent
Участник
Offline4.4
с мая 2005
г. Сокол, Вологодская обл. CQ de RA1QLL!
Сообщений: 4272

Дата: 16 Апр 2008 08:35:07 #

Большое спасибо! Будем делать!
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 16 Апр 2008 08:51:12 #

Интересно узнать какое будет мнение по поводу этого сооружения,у знатоков построения подобных антенн?


Могу сразу сказать - все будет работать.
Вопрос в том - как будет работать.
Редко - ножет совсем не работать 430.


На 144 могут быть изменения в худшую сторону - как повезет -
или могут быть небольшие - как угадали с взаимным расположением.
В редких случаях - может все развалиться.В крайнем случае -неприемлимый КСВ.

А вот на 430 тоже сразу могу сказать - ДН развалилась F/B - никакой
КСВ неприемлимый. В лучшем случае - можно подвигать антенну одну
относительно другой - мож что нибудь и получится по крайней мере КСВ
хоть приемлимвй станет.

Можете выложить размеры - я посмотрю в ММАНе что получилось
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 16 Апр 2008 09:19:19 #

Если элемент излучателя (который запитываем) выполнить из меди, такого же диаметра а директора и рефлектор из аллюминия.
Сильно ли всё уползёт от расчётов? или можно принебреч???



Можно поставить.
Изменения минимальные.
morze
Участник
Offline5.1
с янв 2005
Санкт-Петербург
Сообщений: 4257

Дата: 16 Апр 2008 13:41:15 #

Если элемент излучателя (который запитываем) выполнить из меди, такого же диаметра а директора и рефлектор из аллюминия.
Сильно ли всё уползёт от расчётов? или можно принебреч???


Можно поставить.
Изменения минимальные.


Отличненько....спасибки!
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 17 Апр 2008 09:22:05 #

вот выкладываю чертеж узла крепления вибратора


http://i044.radikal.ru/0803/5f/42811b3c1239.jpg
morze
Участник
Offline5.1
с янв 2005
Санкт-Петербург
Сообщений: 4257

Дата: 17 Апр 2008 14:07:12 · Поправил: morze (17 Апр 2008 14:11:44) #

КАК вам такой вариант?
Усиление много, размеры маленькие (бум меньше метра длинной)
(запитка правда двумя кабелями через дуплексёр)



подробнее о антенне в PDF файле
UB5
Участник
Offline3.0
с мая 2005
Украина
Сообщений: 1439

Дата: 17 Апр 2008 15:56:06 #

morze
Усилению там неоткуда взяться. Это и без моделирования очевидно.
Думаю, что примерно как у двухэлементного волного канала.
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 17 Апр 2008 16:47:57 · Поправил: CerGen (18 Апр 2008 12:50:15) #

Если не затруднит этот вариант под 4мм сделаете?


вот вариант под элементы 4 мм
ну и помучался я с ним.
Элементы тоньше - с широкополосностью проблемы.
делаешь полосу- теряешь в усилении.

6+12 эл
144+430 4 мм

http://i021.radikal.ru/0804/3a/14334a290204.jpg


чуть меньше усиление на 144
а вот на 430 - чуть больше
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 17 Апр 2008 16:56:09 #

КАК вам такой вариант?


Насчет усиления вам раньше ответили.
А вот большой плюс данной антенны я вижу в ее конструкции.
Дело в том ,что крепить разрезной вибратор к буму - проблема.
А вот вибратор в виде прямоугольника прикрепить - намного проще.
Хоть к сосновой рейке, хоть к металлическому буму - на водопроводные
держатели.

+1
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 18 Апр 2008 15:33:07 · Поправил: CerGen (18 Апр 2008 15:37:51) #

По возможности если вас незатруднит пересчитайте пожалуста
интересен вариант 3+5 (144-430),а 5мм. ето от польских антенн ел.их у нас валом.



Такой устроит ?
это не 3+5
посложнее - зато параметры значительно выше.
Или все таки 3+5 пересчитать нужно ?


5+7 эл
144+430 мГц 5 мм


http://i017.radikal.ru/0804/05/929895c69229.jpg
morze
Участник
Offline5.1
с янв 2005
Санкт-Петербург
Сообщений: 4257

Дата: 18 Апр 2008 16:20:22 #

CerGen

а что если вместо вибратора из трубки применить телевизионную антенну типа усы (выдвинув их до нужной длинны)
Там вся констукция уже в пластике и остаётся пластик закрепить на бум
И подпаять кабель к клеммам внутрь.
Одно только настораживает, как такой вибратор будет на улице себя чувствовать???
Valery
Участник
Offline3.1
с мар 2003
Россия
Сообщений: 3209

Дата: 18 Апр 2008 19:01:01 #

morze
а что если вместо вибратора из трубки применить телевизионную антенну типа усы (выдвинув их до нужной длинны)

Вы угадали мою первую антенну, 3-х элементный волновой канал на 144 МГц :)
Работала!
На 430 получается чепуха.
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 18 Апр 2008 19:03:13 #

Очень быстро сделать антенну можно вот так

Взять пластиковые хомуты для труб в ближайшем магазине сантехники
и кусок текстолита или гетинакса размером примерно 4-5 см на 15-20 см

1.нарезать элементы
2.подержать над газом середину элемента
3.запрессовать элемент в пластиковый хомут водопроводного крепления
4.установить хомутик на траверсе

5.укрепить половинки вибратора на кусочке пластика
можно клеем - можно стяжками,болтиками или тоже - нагреть и запрессовать
6.отрезать хомут по высоте ножовкой
7.прикрепить (прклеить,или нагреть и сложить горячие поверхности )
кусок пластика - на котором закреплен вибратор - к укороченному хомутику.
8.установить вибратор на траверсу

9.подключить кабель.


Чтобы хомутики не поворачивались на траверсе - можно сделать на траверсе 1-2 оборота
изоленты.
CerGen
Участник
Offline3.0
с авг 2006
E-burg
Сообщений: 3055

Дата: 18 Апр 2008 19:05:55 #

фото
вот и стяжки и водопроводные хомты

http://www.vhfdx.ru/images/stories/RU9TR/image001.jpg
morze
Участник
Offline5.1
с янв 2005
Санкт-Петербург
Сообщений: 4257

Дата: 18 Апр 2008 20:15:22 #

Вы угадали мою первую антенну, 3-х элементный волновой канал на 144 МГц :)
Работала!
На 430 получается чепуха.



Жаль... :(
Реклама
Google
 Страница:  ««  1  2  3  4  5  ...  256  257  258  259  260  »»

Создавать сообщения могут только зарегистрированные участники форума.
Войти в форум :: » Логин » Пароль
Начало
Средства связи, рации. Купить радиостанции Motorola, Yaesu, Vertex, приемники, антенны.
Время загрузки страницы (сек.): 0.037; miniBB ®
