Loatan
Участник
Offline0.2
с авг 2021
Тверь
Сообщений: 83

Дата: 16 Дек 2021 22:41:53 #

Sergey4565
Думаю ничего. Пустят новые BGAN каналы с аппаратным шифрованием.
sergsero
Участник
Offline2.0
с сен 2007
Новосибирск
Сообщений: 363

Дата: 24 Дек 2021 16:05:44 · Поправил: sergsero (24 Дек 2021 17:06:45) #

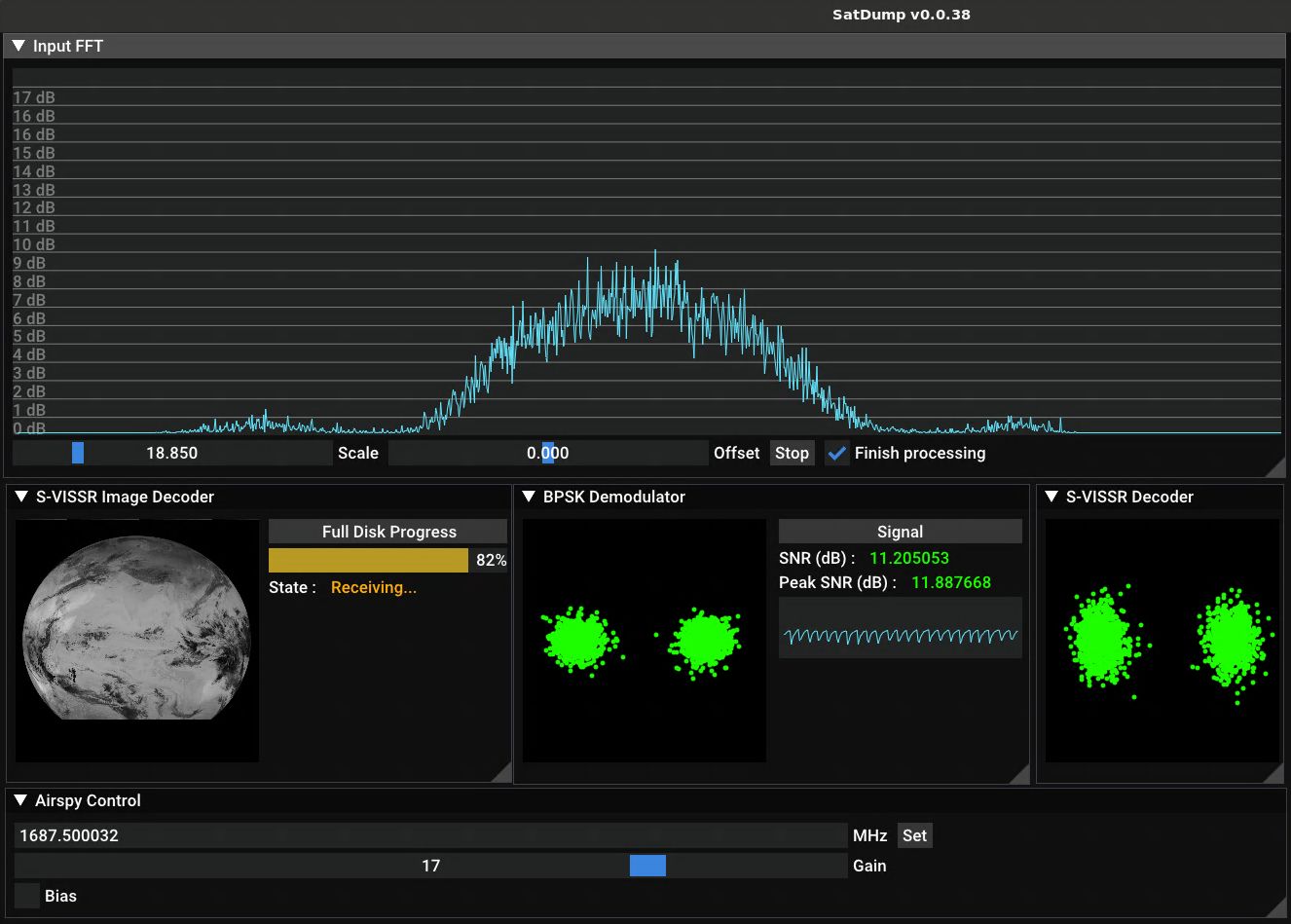

Погода позволила сегодня заменить прежний облучатель на новый Антэкс AX-1700 PR с линейной поляризацией. Подстройки самой антенны по азимуту/углу не было. Скорее всего с ней получилось бы еще чуть по-лучше.

Китайский погодный спутник FY-2H 79°E S-VISSR 1687.5 МГц.


Хотя это и не подходящий по поляризации вариант, но и L3 тоже принимается:


Правда сильно мешает (когда включается) "пустой" LRIT канал от FY-2H на 1690.5 - он с линейной и сигнал существенно мощнее, а L3 с RHCP. Но прием погодного снимка с L3 обычно возможен.
Реклама
Google
Foox123
Участник
Offline1.2
с июн 2020
Москва
Сообщений: 155

Дата: 25 Дек 2021 12:53:22 #

Есть какая-нибудь информация по позиции нового Инмарсата I-6 F1 ? В интернете почему-то ничего не находится, вроде на орбиту уже вышел.
sergsero
Участник
Offline2.0
с сен 2007
Новосибирск
Сообщений: 363

Дата: 25 Дек 2021 13:10:07 · Поправил: sergsero (25 Дек 2021 13:19:19) #

"Each spacecraft will use electric thrusters to maneuver from an egg-shaped transfer orbit into a final circular perch more than 22,000 miles (nearly 36,000 kilometers) over the equator."
https://spaceflightnow.com/2017/09/19/japans-mhi-wins-deal-to-launch-satellite-for-inmarsat/

"Once testing was completed, I-6 F1 was loaded with one ton of Xenon propellant for its electric propulsion system."
https://www.nasaspaceflight.com/2021/12/h-iia-inmarsat-6-f1/

Так что японцы вывели его на промежуточную эллиптическую орбиту. Дальше, на геостационарную, Inmarsat-6 F1 переместится уже сам.
sergsero
Участник
Offline2.0
с сен 2007
Новосибирск
Сообщений: 363

Дата: 30 Дек 2021 08:28:33 · Поправил: sergsero (30 Дек 2021 08:30:54) #

Маяк Inmarsat-4AF4 3951.0 МГц RHCP на телевизионную антенну С-диапазона.
Foox123
Участник
Offline1.2
с июн 2020
Москва
Сообщений: 155

Дата: 31 Дек 2021 12:49:43 #

Так что японцы вывели его на промежуточную эллиптическую орбиту. Дальше, на геостационарную, Inmarsat-6 F1 переместится уже сам.

Что-то долго летит, неделя уже. Никто маячки не ловил ? Вроде как планируют нормально так загрузить эльку на нем.

deepaer0
Участник
Offline3.0
с ноя 2015
Санкт-Петербург
Сообщений: 408

Дата: 15 Янв 2022 22:41:11 #

Здравствуйте,

Посоветуйте, пожалуйста, по облучателю для приёма STD-C и прочих l band сигналов в районе 1500-1700

В прошлом году, в качестве облучателя использовал активную GPS антенну с выпаяным фильтром, помещенную в железную коробку из-под печенья - сигнал декодировался скитальцем, хотя SnR был низкий.

Решил вернуться к данному вопросу, раздобыл тарелку TRIAX 110 см.

К сожалению, нет возможности приобрести облучатель от Антекс (стати, кто-нибудь пробовал его покупать извне России, с доставкой зарубеж?) - решил собрать кантенну, пользуясь данным калькулятором https://www.changpuak.ch/electronics/cantenna.php

Вот моя калькуляция: https://i.imgur.com/yHrZHXL.png

Вот что получилось в результате:

Фото 1: https://i.imgur.com/pn8PioY.jpg
Фото 2: https://i.imgur.com/y8I5vwK.jpg

Облучатель воткнул вместо одного из родных (тарелка шла с двумя телевизионными LNB)

Получилось вот так: https://i.imgur.com/N31K2BH.jpg

Расчетам следовал точно; масса распаяна на корпус банки, резонатор сделал из медной проволоки 1мм.

Использую RTL SDR v3 вместе с SawBird+ IO.

Результат нулевой - какие-то стволы на грани шума на водопаде вокруг 1540 есть, но AOR-E не принимается.

Пробовал поворачивать кантенну вокруг оси, снял с крепления и подносил ближе - дальше, нет эффекта никакого,

Откопал старый BGAN терминал, поключился к его антенне: https://i.imgur.com/tndvQtd.jpg

Результат есть, вполне удовлетворительный:
https://i.imgur.com/gLayYqV.png

Кабеля использовал те же.

В чем проблема моего облучателя? Кто-нибудь использовал кантенну с тарелкой 100-110 см для приёма l band?

Буду признателен за любой совет, спасибо!
Sergey4565
Участник
Offline5.0
с сен 2007
Москва
Сообщений: 8299

Дата: 16 Янв 2022 15:53:44 #

Для начала наверное проще сделать спиральный облучатель. Патч узкополосный, лишь по расчётам и чертежу сложно попасть куда надо.
Quinta
Участник
Offline1.9
с мар 2017
Санкт-Петербург
Сообщений: 379

Дата: 01 Фев 2022 03:41:38 · Поправил: Quinta (01 Фев 2022 03:51:18) #

Никто случайно не знает что можно применить в качестве гибкого рефлектора для stressed dish?
На зонтиках от телефонов Inmarsat-b применялась какая-то сеточка, с ней парусность будет явно меньше чем с плотной тканью типа "мягкий экран", вроде такой.
Хоть какой-то толк с 5g паникеров есть, хех, ткани с металлизацией стали доступнее на рынке.
https://aliexpress.ru/item/32833803663.html?spm=a2g2w.detail.0.0.6db350faqtLbVt&_evo_buckets=165609,165598,188871,224373,176818,194275&sku_id=65030094411&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.169870.0&scm_id=1007.13339.169870.0&scm-url=1 007.13339.169870.0&pvid=6bbca09d-9c35-404b-869a-3e08bb64eb83&_t=gps-id:pcDetailBottomMoreThisSeller,scm-url:1007.13339.169870.0,pvid:6bbca09d-9c35-404b-869a-3e08bb64eb83,tpp_buckets:21387%230%23233228%235


Увеличить


Увеличить
Foox123
Участник
Offline1.2
с июн 2020
Москва
Сообщений: 155

Дата: 01 Фев 2022 19:54:57 #

"мягкий экран"

Давно была такая идея, но подобные сетки стоили какие-то нереальные деньги в глубинах американского ебея. По идее, как "балконно-полевой" вариант должны заходить на ура.
Quinta
Участник
Offline1.9
с мар 2017
Санкт-Петербург
Сообщений: 379

Дата: 05 Фев 2022 18:17:35 · Поправил: Quinta (05 Фев 2022 23:02:08) #

подобные сетки стоили какие-то нереальные деньги
В общем я заказал кусок анти-RFID ткани 5х1.2 метра, посмотрим в марте на ткань. обошлось в 3150р. Жаль не сетка, парусить будет будь здоров
proba999
Участник
Offline2.0
с июл 2010
Тула, палата №151
Сообщений: 222

Дата: 16 Мар 2022 10:21:48 #

Здравствуйте.

Строго по теме: есть излишки:

- L-Band cavity filter 1525-1705 MHz http://shop.sysmocom.de/products/filter-rf-l-band

- Nooelec SAWbird+ iO https://www.nooelec.com/store/sawbird-plus-io-303.html

Оба девайса НОВЫЕ, не использовались и даже не подключались.

Цены как у них, а доставка по РФ почтой или СДЕК-ом всего 350 руб и 2-4 дня.
Они в РФ больше не шлют, а мои девайсы в РФ, в городе-Герое Тула.

64.26 € и US$42.95 соответственно, курсы валют по ссылке: https://yandex.ru/search/?text=%D0%BA%D1%83%D1%80%D1%81+%D0%B4%D0%BE%D0%BB%D0%BB%D0%B0%D1%80%D0%B0&from=os&clid=1836587&lr=15




Пишите в Личку!
proba999
Участник
Offline2.0
с июл 2010
Тула, палата №151
Сообщений: 222

Дата: 21 Апр 2022 10:53:33 #

.

Извиняюсь, не могу редактировать предыдущее сообщение.

L-Band cavity filter ПРОДАН!

Остались два новёхоньких фильтра + МШУ Nooelec SAWbird+ iO.
Цена на сегодня-завтра 3900 руб.

Также есть:
- Поворотное ручное ус-во для офсетов - 16000 руб
- Офсеты Супрал 80 см и 60 см
- Облучатель Антекс 1500 с боксом

Пишите в Личку!
BATONS
Участник
Offline6.0
с сен 2005
Москва
Сообщений: 3342

Дата: 21 Апр 2022 15:57:33 #

sergsero
Маяк Inmarsat-4AF4 3951.0 МГц RHCP на телевизионную антенну С-диапазона.
Почему маяк? этот сигнал предназначен для настройки антенн или он другую функцию выполняет?
Lazur
Участник
Offline0.0
с авг 2021
Konakovo
Сообщений: 6

Дата: 10 Май 2022 20:54:24 · Поправил: Lazur (11 Май 2022 15:59:09) #

Анимация 17-часового цикла FY-2H SVISSR 20% масштаб
Gif 1
Анимация EWS-G1 GVAR 10% масштаб
Gif 2
Анимация 9-часового цикла 08.05.22 EWS-G1 GVAR 10% масштаб
Gif 3
DVE
Участник
Offline3.8
с ноя 2006
EU
Сообщений: 5098

Дата: 20 Май 2022 14:58:04 · Поправил: DVE (20 Май 2022 14:58:14) #

Полуоффтоп наверно, но довольно любопытный видеообзор 46-метровой антенны космической связи в Стенфорде США:

https://youtu.be/Zj3ZuphVxsE
vladisslav2011
Участник
Offline0.0
с фев 2022
СЗФО
Сообщений: 343

Дата: 25 Май 2022 23:40:36 #

Сделал пару антенн на нижний участок L-диапазона (1150-1250МГц примерно).
Патч с воздушным зазором - хорошо согласовался в нужной полосе с зазором около 10мм, но получился сильно узконаправленным. Попытался переделать с большим зазором (20мм), но не смог согласовать нормально - вернулся к первому варианту.
Вторая антенна - клевер 3-х лепестковый с правой поляризацией - получился очень широкополосным вплоть до участка L1. Плохо то, что из-за широкополосности нельза применить МШУ больше 20Дб - лезут интермоды от базовых станций, цифрового ТВ... Полосовой фильтр пока что не делал - interdigital получается по расчетам довольно габаритным, helical наоборот сильно микроскопический, хотя наверное должен получиться.

Результаты какие-то такие:
https://www.youtube.com/watch?v=CuMt5WWcjbk
https://www.youtube.com/watch?v=h_pZWtNBl9U

Если кто экспериментировал с приемом L2/L5/L6, порекомендуйте размеры воздушного патча на нижний участок с возможно более широкой диаграммой - идеально полусфера по уровню -3Дб.
Sergey4565
Участник
Offline5.0
с сен 2007
Москва
Сообщений: 8299

Дата: 26 Май 2022 19:07:59 #

Полосовой фильтр пока что не делал - interdigital получается по расчетам довольно габаритным, helical наоборот сильно микроскопический, хотя наверное должен получиться.
Для начала сделать на одном стержне - несложно и компактно.
Ищу приличные полосовые УКВ-фильтры для любительских диапазонов - Страница 2
btr
Участник
Offline3.2
с июн 2007
1
Сообщений: 1866

Дата: 27 Май 2022 08:16:24 · Поправил: btr (27 Май 2022 18:23:20) #

vladisslav2011
Можете попробовать сделать фильтр на отрезках проводов с подстроечными конденсаторами. Подобную конструкцию я приводил в начале темы.

L-диапазон 1500-1700 МГц, прием и декодирование Iridium, Inmarsat, Thuraya, Sarsat, NOAA и пр.
Zmej
Участник
Online3.1
с дек 2005
...
Сообщений: 10589

Дата: 27 Май 2022 11:26:24 #

btr

О как, не знал, что "солюшен" умеет такие фильтры и на U-образных тоже.\
Чего-то считал, что он только на классических катушках-кондерах только.
Sergey4565
Участник
Offline5.0
с сен 2007
Москва
Сообщений: 8299

Дата: 27 Май 2022 18:56:27 #

Можете попробовать сделать фильтр на отрезках проводов с подстроечными конденсаторами. Подобную конструкцию я приводил в начале темы.
Только его надо ставить после первого каскада усиления, всё-же при таком исполнении могут быть заметные потери. Для антенн с малым усилением это нормально, перегрузка первого каскада маловероятна, если сотовая БС не на соседней крыше.
vladisslav2011
Участник
Offline0.0
с фев 2022
СЗФО
Сообщений: 343

Дата: 27 Май 2022 23:31:41 · Поправил: vladisslav2011 (27 Май 2022 23:33:02) #

Благодарю за предложения по фильтрам, но с фильтрами я как-нибудь справлюсь. Посчитать есть чем, да и настроить тоже. Не NanoVNA, так Agilent поможет. Хотя челлендж тут в том, чтобы сделать все в полевых-деревенских условиях с использованием минимума простого и дешевого оборудования.
Меня больше интересует зависимость угла раскрытия главного лепестка патча с круговой поляризацией от расстояния до рефлектора. И, если кто делал воздушные патчи для приема GNSS с полусферической диаграммой, прошу поделиться примерными размерами.

Sergey4565
Первый каскад в ~20Дб не перегружается. Перегружается LNA в ремонтированном HackRF (поставлен транзистор кверху ногами с резистором смещения на брюхе вместо штатного MMIC, усиливает лучше того, что там было несмотря на плохое согласование). Глянул векторником - там оказывается даже близко нет 50ом по входу что на нормальном, что на ремонтированном и даже с выключенным LNA там довольно большие реактивности. Так что вылизанный на векторнике фильтр может повести себя крайне странно на реальном железе.
vladisslav2011
Участник
Offline0.0
с фев 2022
СЗФО
Сообщений: 343

Дата: 21 Сен 2022 01:53:19 #

С фильтрами пока что не сложилось, но сделал второй LNA на BFP740, согласовал в относительно узкой полосе от 1100 до 1600 примерно мегагерц. Возбуды пришлось давить оригинальным способом (кусочек антистатической упаковки в качестве поглотителя), но все получилось. GPS/Galileo L5 и BeiDou B3I стало хорошо приниматься в городе на подоконнике под обстрелом базовых станций (100м до ближайшей примерно). Правда пришлось еще поиграть с ПЧ HackRF - загнать на участок, где нет помех ни от WiFi, ни от 4G и разобраться с попаданием гармоник гетеродина в полосу ПЧ.
В горелом HackRF заменил транзистор обратно на MGA-82563 - один убил статикой на следующий день переключая антенны на грячую, второй после замены пока что работает. Перегрузы пропали и можно включать внутренний усилитель совместно с внешним LNA.

Намотал helix 14 витков. Результаты примерно такие:
https://www.youtube.com/watch?v=uV5vIuYSeTw
https://www.youtube.com/watch?v=w4FuYKsBae4
https://www.youtube.com/watch?v=d1q4v7wB5zc
https://www.youtube.com/watch?v=NhwsX829y7s
https://www.youtube.com/watch?v=cIhK-5G348c

Еще немного записал SARSAT с борта какого-то BeiDou скорее всего, так как поляризация совпала. Выложу попозже.
Никто не знает, какая поляризация у геостационарных ретрансляторов SARSAT (на GPS антенну на подоконнике принимались лучше чем на длинный HELIX)?
anthrax
Участник
Offline1.0
с фев 2017
Internet
Сообщений: 27

Дата: 11 Окт 2022 14:31:27 · Поправил: anthrax (11 Окт 2022 14:35:58) #

Расшифровывает ли этот декодер больше, чем ScytaleC?

https://tekmanoid.com/egc
LFSR
Участник
Offline0.0
с мар 2022
Киев
Сообщений: 153

Дата: 11 Окт 2022 14:38:33 #

От чего могут исходить эти помехи?
Это эфирные? От антенны направленной вверх? Ну глядя на диапазон - это что-то анти"система_позиционирования"(США, Россия, Европа, Япония и т.д.). РЭБ не рассматривали, как вариант? :)
anthrax
Участник
Offline1.0
с фев 2017
Internet
Сообщений: 27

Дата: 12 Окт 2022 13:40:20 · Поправил: anthrax (12 Окт 2022 14:07:14) #

Вчера я не смог загрузить фотографии и изменил пост.

https://i.postimg.cc/xdM088SN/1599-2.png
Здесь IQ:
https://disk.yandex.com/d/HEsxLOWa06-dkA
https://disk.yandex.com/d/jwgPV5hqJhkRpg
https://disk.yandex.com/d/HZIlPJs_Zy0vGw
https://disk.yandex.com/d/fsipAZqJiU6jfw
Вы не можете видеть его на IQ, но быстрое изменение частоты с помощью мыши заставляет его исчезнуть.
Это SDR-тюнер мешает или усилитель?
BATONS
Участник
Offline6.0
с сен 2005
Москва
Сообщений: 3342

Дата: 15 Окт 2022 22:30:52 #

Подскажите, что обозначает параметр NOISE 40k в этом МШУ
я понимаю, что это параметр собственного шума.. но цифра что означает? Чем эта цифра больше, тем лучше или наоборот?


Увеличить
Sergey4565
Участник
Offline5.0
с сен 2007
Москва
Сообщений: 8299

Дата: 15 Окт 2022 23:21:46 #

что обозначает параметр NOISE 40k
Градусы Кельвина.
Чем меньше - тем лучше.
Как пересчитывать в дБ - незнаю.
BATONS
Участник
Offline6.0
с сен 2005
Москва
Сообщений: 3342

Дата: 16 Окт 2022 21:48:14 #

Sergey4565
спасибо.

Я не особо разбираюсь в схемотехнике СВЧ. А где тут полосовые фильтры на этот диапазон (3.7 - 4.2 Ггц) или в роли фильтра выступает волновод


Увеличить


Хочу применить данный УВЧ для приема INMARSAT на С-band
anthrax
Участник
Offline1.0
с фев 2017
Internet
Сообщений: 27

Дата: 21 Окт 2023 16:54:24 #

Здравствуйте,
Прошу прощения за орфографию.
Я пользуюсь переводчиком.
Я купил новый компьютер с Windows 11 Pro.
В качестве антивирусного ПО использую Malwarebytes Anti-Malware.
Не могу правильно настроить ScytaleC.QuickUI.exe.
Каждый раз, когда я запускаю программу, она открывается с пустым списком.
Я установил флажки "сохранять пакеты в базу данных" и "сохранять rx-кадры в файл".
Опция "регистрировать сообщения" работает нормально.
Есть ли у кого-нибудь идеи, почему каждый раз при открытии программы получается пустой список?
Реклама
Google
 Страница:  ««  1  2  3  ...  33  34  35  36  37  38  39

Создавать сообщения могут только зарегистрированные участники форума.
Войти в форум :: » Логин » Пароль
Начало
Средства связи, рации. Купить радиостанции Motorola, Yaesu, Vertex, приемники, антенны.
Время загрузки страницы (сек.): 0.054; miniBB ®
