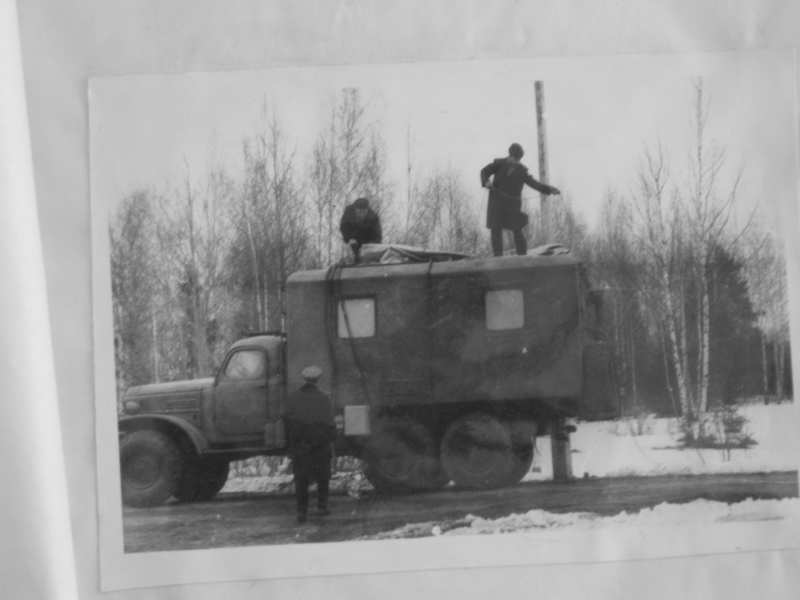

Случайно попались фото быстроразворачиваемой пневматической КВ антенны ПА-20 разработки 60-х годов.


Диапазон частот 3-30 МГц. Мощность 5КВт. Могли работать также с передвижными станциями Р-100 и Р-102. Изготовлялась из прорезиненной ткани (снаружи гибкие тросики). Имелись противовесы. Время развертывания 4-я человеками за 40 минут. Установка любой промежуточной высоты за 15 мин. Ветровая нагрузка без оттяжек -до 13 м/сек. При больших скоростях устанавливались оттяжки. Надувалась баллонами со сжатым воздухом.
Было время - создавали Вещи! Наш вызов империалистам! Чтоб у всех так стоял!

видел я такое чудо-гандон-антену
была смонтированна на прицепе
в чешской армии тоже применяли своего производства

Бха!

Интересно, что бы Фрейд сказал про разработчика этой антенны?

Rulez Reloaded
Интересно, что бы Фрейд сказал про разработчика этой антенны?
Голова!
Кстати, забыл - высота Н=20м

Разработчикам респект...отожгли...
Вот только сколько балонов со сжатым воздухом надо для такой игрушки ?

Yakov2000
Вот только сколько балонов со сжатым воздухом надо для такой игрушки ?
Кажется два, но могли надувать и выхлопными газами.

А можно для надувания антенны роту солдат приобщить)))))))

Шайтан :) Не проще ли было использовать балонн с гелием? Или это экпоненциальный вибратор и задача была сделать именно объёмный вибратор большого сечения? Ибо расход воздуха для его наполнения должен был быть не слабым.

Шайтан :) Не проще ли было использовать балонн с гелием?
Улетит в небо с гелием такой GP. Да и гелия много надо будет.

Господа, да хорош, чем ее качать не принципиально, думаю если это кунговый вариант там и насос можна было использовать с приводом от движка. И никаких балонов нафиг не треба. Если нет машины то можно и балонами, только воздуха действительно понадобится изрядно, один хрен везти машиной, так что получается, что насос самый простой вариант. Не знаю, может спецы подскажут, на грузовиках есть насосы подкачки колес, можно ли для этих целей использовать???
fil
Кстати, забыл - высота Н=20м
Не верю (с) если только она на фотографии в неразвернутом состоянии. Даже при опто искажениях не получается. При такой высоте человек на фотографии должен быть 3 метрового роста, я конечно понимаю что в армии тогда служили исключительно богатыри, но среднестатистический рост оных редко был выше 170 см в зминей амуниции.

Не, от подкачки колес не пойдет. Там штатный компрессор используется, у него производительность для такого объема маленькая очень (а создаваемое давление сильно выше требуемого).

На судах тоже пытались использовать пневмоантенны

Авторы Г.З.Айзенберг и В.Н.Урядко.

Alphacom какие колёса :) Давайте посчтиаем хотя бы объём цилиндра при высоте в 20 метров и среднем диаметре около 400-500 мм. Получим 12,717 м3. Для наполнения нужно в разы больше воздуха. Если время монтажа 40 минут, то можно представить себе масштабы нагнетающего вентилятора. Плюс потери давления от дефектов рукава и прочее. Да и на картинке что-то показаны испытания в зимнее время, когда объём воздуха нужен ещё больше. В общем идея интересная, но маложивучая. Особенно если учесть то, что при сжатии объёма будет конденсация водяных паров, которые осядут на стенках и неизвестно как это отразится при работе в низкочастотном диапазоне антенны.

Бионика, однако :)

Право_мощно:))

Еще пару картинок.

Увеличить

Увеличить

Если время монтажа 40 минут, то можно представить себе масштабы нагнетающего вентилятора.

ну с воздуходувками проблем то нет больших.
интересно какое давление создовалось? и всяли она наполнялась или по стенкам были наполняемые элементы
фото сделаны зимой значит не рвалась от мороза.

Давление не сильно больше одной атмосферы, имхо.

Добавлено: так и есть, в скане написано что избыточное давление 0.16 кгс/см², т.е. абсолютное всего 1.16 ат.

Для этого и использовалось дляпервоначального развертывания антенны баллоны со сжатым воздухом а не компрессор - баллоны для ВВД тогда были стальные, и ВВД во время их заправки нагнетался стационарным компрессором через осушитель, так что никакого конденсата быть не могло, а после развертывания антенны она "поддувалась" нагнетателями, в которых коэф сжатия воздуха был не большим, и соотвественно выпадение конденсата было мизерным. Кроме этого, это антена была предназначена для временных, быстро разворачиваемых узлов связи, и не предназначена для длительного использования в " стоячем" положении. Для развертывания более менее стационарных узлов связи использовалась "классика жанра", которой сейячас полно на крышах радиолюбителей или в пунктах по сбору цветмета :)

Некоторые разработки надувалось от выхлопной системы авто. ;)

Некоторые разработки надувалось от выхлопной системы авто. ;)
Рационально :)

Оно-то рационально,только армейские грузовики извергают из выхлопной трубы такой ЙаД что долго никакая прорезиненная ткань не прослужит.

И наверняка ее подкачивать нужно периодически? Такая дура да где-нибудь сифонить будет ;)

Современный вариант!
