DEN
Участник
Offline5.6
с сен 2003
Родина-мать
Сообщений: 8107

Дата: 05 Июн 2007 07:34:57 · Поправил: DEN (05 Июн 2007 07:36:49) #

Платы проще выкинуть ибо сидеть и по плате рисовать схему и подбирать режимы транзисторов не реально.
Обычно делается на оборот -сначала выбирается проверенная и опробованная схема, а потом только делается плата :)

Реле типа РЭС6, кварцы старье несусветное. Вполне возможно, что после долгих лет у них частота убежала.
Стас
Участник
Offline4.6
с мая 2005
Москва
Сообщений: 1437

Дата: 05 Июн 2007 10:43:28 #

camuflage
Кварцы лучше передайте в дар в СПб музей связи
Реклама
Google
SamT
Участник
Offline2.6
с янв 2007
Москва
Сообщений: 444

Дата: 05 Июн 2007 10:52:07 #

Когда-то все кварцы были такими...
местный
Участник
Offline1.9
с янв 2007
РФ
Сообщений: 30

Дата: 05 Июн 2007 13:18:43 #

Однако средний кварц изготовлен на ленинградском заводе #616, который имени Козицкого и которому 11 мая исполнился 151 год. ;-)
Однако там же во время ВОВ делали и знаменитые радиостанции «Север».
Видел настоящий разведщицкий экземпляр! Тот, который с английскими обозначениями на передней панели и отсутствием какой-либо маркировки внутри! Увы, он был без кварца…. Средний кварц туда подошел бы как раз, но радиста «выдал» сразу….
«Север» из «Радиомузея РКК» хоть и в не «радведварианте» зато с кварцем. Этот же экземпляр на обложке майского номера журнала Радио и в том же номере статья про «Север».
Обычно упоминая про «Север» пишут про партизан и разведчиков периода ВОВ, по непонятной причине умалчивая ее применение и в действующей армии. Однако, непростой этот «Северок»…. ;-)

В музее связи СПб «Севера» нет, зато в ихнем «ПАРКС-0.08» место кварца пустует. ;-)
Если есть желание одарить «настоящую разведрацию» правым кварцем, то могу подсказать адресок. Он конечно неоригинальный, но зато как бы колбасило от непоняток фашистских контрразведчиков…. :-)))

О как! ;-)
camuflage
Участник
Offline2.9
с сен 2006
Санкт-Петербург
Сообщений: 374

Дата: 06 Июн 2007 21:41:33 #

Приветствую!
На тему адреса-прошу писать на мыло camuflage-spb@mail.ru ,только не поленитесь указать кто Вы и откуда адрес,а то туда и так по 700 писем в неделю идёт...

Спасибо за инфо!

Кстати,насчёт плат...
По разводке-выход на VT комплементарных,на плате 2 моно-модуля.
Может,всё-таки кто-то что-то найдёт...
Silent
Участник
Offline4.6
с мая 2005
г. Сокол, Вологодская обл. CQ de RA1QLL!
Сообщений: 4466

Дата: 06 Июн 2007 21:49:26 #

местный
Обычно упоминая про «Север» пишут про партизан и разведчиков периода ВОВ, по непонятной причине умалчивая ее применение и в действующей армии. Однако, непростой этот «Северок»…. ;-)
Где-то я читал, что "Север" и "Северок" это совсем разные станции.
camuflage
Участник
Offline2.9
с сен 2006
Санкт-Петербург
Сообщений: 374

Дата: 15 Июн 2007 04:38:19 #

http://slil.ru/24515838

Вот то что у меня ещё есть.
Если кому-то надо-пишите,звоните!
valevy
Участник
Offline3.2
с дек 2005
KO85RQМосква 145.625 RN3AVW
Сообщений: 1456

Дата: 29 Авг 2007 12:56:56 #


ЖК индикатор от дозиметра РКСБ-104 Минского радио завода,к сожалению разбит,Схема предоставляемая белорускими братьями в месте с прибором ну-уж очень "Принципиальная" т.е. в ней присудствует только схема соединений но наглухо отсутствуют номиналы и обозначения деталей...
Как может обзываться этот индикатор?
Ясь
Участник
Offline4.0
с дек 2006
Пушкино МО
Сообщений: 737

Дата: 29 Авг 2007 13:17:42 #

Выясните распиновку выводов индикатора, изучая его в косом свете (видны сегменты и ведущие к ним дорожки) и подберите аналог по числу цифр и организации (скорее всего там просто общий электрод и выводы всех сегментов) с выводами под пайку. И распаяйте гибкими проводниками в соответствие с распиновками старого и нового индикаторов. Те сегменты, что не сохранились в результате разбития, придется подбирать.
Microtech
Участник
Offline3.4
с июн 2004
Москва
Сообщений: 691

Дата: 29 Авг 2007 13:52:25 #

Похож на ИЖЦ-14-4/7
такие ставили в отечественные мультиметры ММЦ-01 или что то похожее
valevy
Участник
Offline3.2
с дек 2005
KO85RQМосква 145.625 RN3AVW
Сообщений: 1456

Дата: 29 Авг 2007 16:27:12 #

Microtech
Спасибо! Разглядел внимательней действительно от какого-то мультиметра (имеются всякие дополнительные значки свойственные мультиметрам).
Петров
Участник
Offline2.0
с авг 2007
Каменск-Уральский
Сообщений: 210

Дата: 10 Сен 2007 09:10:35 · Поправил: Петров (10 Сен 2007 09:11:13) #





для чего это.
отчего уже не так интересно тк пионеры разобрали и уже не собрать.
куда это можно применить в будующем.
ra1amw
Участник
Offline4.3
с фев 2004
Санкт-Петербург
Сообщений: 2944

Дата: 10 Сен 2007 09:17:10 · Поправил: ra1amw (10 Сен 2007 09:18:25) #

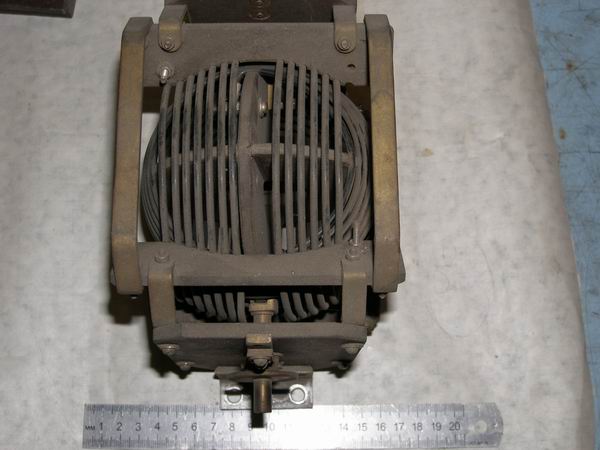

Вариометр - Катушка с переменной индуктивностью.
Подойдет для конструкии мощного PA.
Позже, специалисты даже уточнят от какого передатчика.
Top Secret
Участник
Offline3.0
с ноя 2006
Москва
Сообщений: 1316

Дата: 10 Сен 2007 09:42:01 #

Поворотный механизм у него ещё действует или заклинило? А то можно сварганить шикарный П-контур для "шарманщика" - киловатты потянет! И никаких тебе переменных конденсаторов с выломанными пластинами. :))
Сергей В
Участник
Offline4.2
с янв 2007
Челябинск
Сообщений: 1378

Дата: 10 Сен 2007 10:59:33 #

для чего это
вариометр для согласования выходного каскада передатчика с антенной
Top Secret
чтобы такой заклинило - нужно очень постараться :)
а вот без переменных конденсаторов все равно не обойтись
Петров
Участник
Offline2.0
с авг 2007
Каменск-Уральский
Сообщений: 210

Дата: 10 Сен 2007 11:37:05 #

все крутится, ни чего не задевает.
кривые очумелые ручки, разломали вторую пару таких же.

это похоже от авиационой наземной радиостанции, которая была подарена ДКШ, и в течении ндели разобрана детьми до винтика.
БП630
Участник
Offline4.1
с мар 2007
CCCP
Сообщений: 2981

Дата: 10 Сен 2007 11:49:02 #

Подойдет для конструкии мощного PA. А также для отличного СУ на КВ. Ищу такие же.
Петров
Участник
Offline2.0
с авг 2007
Каменск-Уральский
Сообщений: 210

Дата: 10 Сен 2007 12:35:06 #

А также для отличного СУ на КВ.
вот это я и хотел услышать,
для преселектора иили антенюатора на КВ сгодится ? например для R20.
CO2040
Участник
Offline4.3
с июн 2003
Москва/тульская обл.
Сообщений: 2269

Дата: 10 Сен 2007 12:43:42 #

например для R20.
Однако, ИМХО слишком уж жирно такую деталь в качестве основы преселектора R20 использовать. Работать конечно будет, но всё равно что печку на даче топить 500-рублёвыми купюрами.

Для киловаттного PA в самй раз будет. По всей видимости от Р-140 или "Снежинки".
andrews
Участник
Offline1.0
с мар 2006
Калининград
Сообщений: 22

Дата: 10 Сен 2007 13:02:55 #

Я уже точно и не помню, но скорей всего это вариомерт от Р-118 БМ3 "Соболь"
А может и "Синицы". Но Р-118 точно. Он был включена в аноде выходного каскада ГУ-81 от которой я иногда грелся -)
RadioKoteg
Участник
Offline4.4
с сен 2006
Киев
Сообщений: 14486

Дата: 10 Сен 2007 15:49:37 #

первая картинка Р-130

Увеличить

вторая чтото подревнее и авиа вероятно.
Технократ
Участник
Offline1.3
с янв 2005
Киев
Сообщений: 91

Дата: 10 Сен 2007 16:34:32 #

Линейка 0-200 ГОСТ427-75
valevy
Участник
Offline3.2
с дек 2005
KO85RQМосква 145.625 RN3AVW
Сообщений: 1456

Дата: 17 Сен 2007 07:47:52 #

31 Дек 2009 02:22:37 - Присоединенная тема:
Транзистор на опознание

Надыбал некотрое количество таких полевиков,использовались в монстроподобном ИБП,поиск ничего кроме прайс-листов особо не даёт (209$шт однако!),видал ешё в какой-то таблице что он 600в 200А . Никаких параметров и схем подключения найти не могу.
Выводы что под болты имеют маркировку:c2e1,e2,c1.
Выводы типа "папа" промаркированны:g2,e2,e1,g1.
Кто-нибудь представляет структуру этой конструкции?
ЗигЗаг
Участник
Offline5.0
с апр 2006
Нижневартовск
Сообщений: 2933

Дата: 17 Сен 2007 07:59:59 · Поправил: ЗигЗаг (17 Сен 2007 08:06:48) #

Вобщето это не полевик, а IGBT транзистор.
1200 вольт на 200 ампер.

Применяется в инверторных преобразователях для питания асинхронных двигателей с регулировкой оборотов. Например погружных электронасосных установках для откачки нефти из скважин.

Что касается выводов- посмотрите даташит на любой IGBT транзистор и сразу поймёте что к чему.
В данном случае это сдвоенный IGBT, поэтому там выводы парные.

А по большому счёту IGBT-это гибрид биполярного и полевого транзистора.
С- коллектор, Е- эмитер, G- затвор
valevy
Участник
Offline3.2
с дек 2005
KO85RQМосква 145.625 RN3AVW
Сообщений: 1456

Дата: 17 Сен 2007 08:20:34 #

ЗигЗаг
А как они ведут себя на низких напряжениях? (посетила нездоровую голову идея собрать на паре таких БП ампер эдак на 200:) )
Int 13h
Участник
Offline4.1
с авг 2005
Їrkћeim
Сообщений: 559

Дата: 17 Сен 2007 08:39:31 #

Нормально поведут
ЗигЗаг
Участник
Offline5.0
с апр 2006
Нижневартовск
Сообщений: 2933

Дата: 17 Сен 2007 09:26:10 #

valevy
Да, вобщем-то нормально себя поведут но необходимо учесть некоторые нюансы работы IGBT транзисторов.
Например эти транзисторы могут войти в особенное состояние, при котором перестанут закрываться, последствия думаю предугодать не сложно. :)
В любом случае нужно посмотреть литературу по ним и найти даташит на конкретный транзистор, возможно что конкретная модель лишена этого недостатка и дополнительных мер принимать не придётся.

Основное приимущество IGBT в с пособности работать при больших напряжениях с большими токами, но по частоте они уступают тем-же МОСФЕТам. Так что в вашем случае их применение сродни стрельбы из пушек по воробъям. Ну раз на халяву досталось, то почему-бы и не стрельнуть? :)
valevy
Участник
Offline3.2
с дек 2005
KO85RQМосква 145.625 RN3AVW
Сообщений: 1456

Дата: 17 Сен 2007 09:36:46 · Поправил: valevy (17 Сен 2007 09:37:26) #

Просто достались не только транзисторы но и сетевой трансформатор с двумя вторичками по 24в намотанными медной шиной 5х5 мм ,вот и сижу, чешу репу...
mc3372
Участник
Offline2.6
с мая 2006
Сообщений: 627

Дата: 17 Сен 2007 12:49:40 #

обычно двигателями управляют асинхронными.
на частоте пару килогерц режут ШИМом синусоиду нужной частоты - от 5 до 100 герц обычно (типа усилителя Д класса). и двигло крутится соответственно то медленно то быстро. устраняет к примеру гидроудары. или регулирует давление таким образом.

называется такой прибор частотный преобразователь. не транзистор а сам ящик.
Top Secret
Участник
Offline3.0
с ноя 2006
Москва
Сообщений: 1316

Дата: 17 Сен 2007 12:54:58 #

valevy
Просто достались не только транзисторы но и сетевой трансформатор
Просто отнеси всю эту силовуху на радиорынок, сдай в палатку и забудь, как кошмарный сон )))
