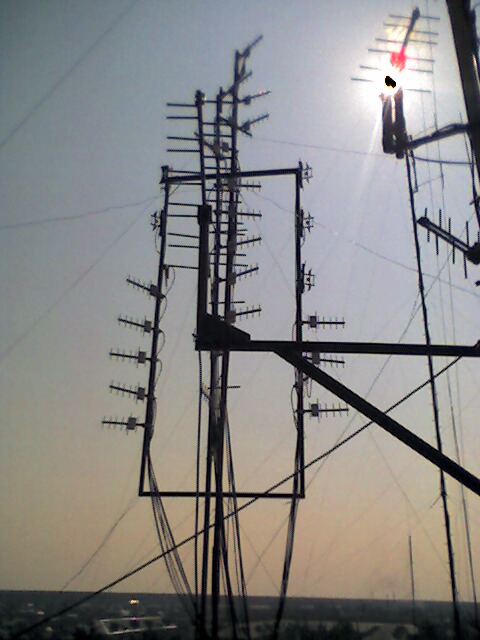

Несколько фотографий с крыши:

А где же пояснения?

Вот здесь, например, что за беленькие "скелетики"?


А вот про этот логопер был вопрос, от какого он УТК-... ?

Не хилая крыша :)
А что за бочка на мачте ?
Похожа на фильтр.

Что за красно-белый штырь? Это он из кучи коллинеарно включенных стаканов? Диапазон?

А в целом что за тема? Телефонная?

Rulez Reloaded, так это базовая антенна от УТК-4 владимирского завода. Многочисленные логопёры - это абонентские из той же системы. Недавно обсуждали:
http://www.radioscanner.ru/forum/index.php?action=vthread&forum=5&topic=17042
Базовая антенна похоже разной конструкции бывает. Вот в Сочи Хаба такую фотографировал:

Может частоты разные, а может и особенности дизайна стаканов в разное время..

Куча мелких скелетиков - БТА-900. Остальные логопёры - различные УТК, начиная от УТК-1 до УТК-4, конкретную принадлежность выяснить не удалость точно, но видимо большие - типа снятого крупным планом одноканальные УТК-1 . Красно-белый штырь - транк MPT-1327 (ЛЕСКО), диапазон 300 mHz, крупным планом (зеленый) дуплексор от него же.

Красно-белый штырь - транк MPT-1327 (ЛЕСКО), диапазон 300 mHz

О как.. А на вид - близнец базовой антенны от УТК. Это точная инфа?

Медведев
Вполне возможно это и есть УТК-шная антенна но используемая совместно с БС ЛЕСКО.

А УТК бывает на 300? Вообще по ней конечно видно, что стаканы меньше, чем в сочинском варианте, который на ~160 МГц.

P.S. Кстати, раз там есть абонентские УТК-4, то должна же быть и базовая...

Медведев
Все новые УТК бывают на 300, специально проверил. Но - завтра ещё уточню who is who.

Медведев

Это в сочи штырь к УТКшке подключен?

Интересно было бы что либо из ТТХ этого (или подобного) вертикала взглянуть - больно серьезная конструкция.

Вообщем там должен быть 16 комплектов УТК-4А, 4 комлекта УТК-4АС, 1 - УТК-4Ц, 3 - УТК-1. Штырина - это точно БС MPT-1327.

Классный штырь. Может это "изделие" тоже Владимирского завода ? Уж больно конструкция схожа.

Lotus

Да нет же, по разному совсем сделаны. Этот, кстати, вполне возможно в что спроектирован и/или сделан в Зеленограде.

WolF

А еще что-либо известно про этот штырь? Интересно все.

Rulez Reloaded
Больше ничё неизвестно увы :( Даже чел который это монтировал и обслуживает ничё вразумительного сказать не может :(

WolF

Понятно :(

По логоперам от УТК выложу фотки 03.05.05, т.к. две этих самых логопера "стоят" в подвале в деревне (стоят в прямом смысле слова на полу), там же все остальные блоки. Доки тож есть. Частоты сто пудово 307 и 343 с копейками.

ТТХ антенны Центральной станции УТК-4:
- КНД не менее 11 дБ;
- КСВ в антенне не более 2;
- КСВ в тракте передачи не более 1,8;
- тип питающих кабелей:
в тракте передачи РК-50-11-11
в тракте приёма РК-50-4-11;
- развязка между приёмным и передающим трактами не менее 70 дБ;
- коэффициент усиления блока МШУ приёмного тракта не менее 17дБ;
- масса антенны не более 38 кг.
Банка рядом с антенной - контейнер ВЧ. Там собран МШУ и дуплексный фильтр.

Нащёт МШУ ценное замечение. Я то был уверен что там только дуплексёр.

Сфоткал логопер от УТК-1

С другого бока

Детально

И ещё

Крепление

Собственно сам УТК-1

На последней фотке полтора комплекта...Гадость редчайшая.А диапазон действительно правильный 307-343.Утк-1 одна дуплексная пара частот,утк-4
четыре пары.

На счет гадости точно подмечено (кондеры усохли, фонит по черному), и полтора комплекта верно замечено, просто остальное за кадром.

(кондеры усохли, фонит по черному),
А менять их-занятие для настоящих мазохистов.В бп еще таки, а в приемопередатчиках-полный абзац.

Отдайте это лучше мне, все равно лежит ржавеет просто так ...

У меня к несчастью не лежит и не ржавеет.А так отдал бы,и с превеликой радостью.Прям вместе с базовой станцией и красно-белой тостой колинеаркой.
У меня утк во всех его проявлениях-серьезный источник головной боли.

В продолжении темы:

Базовая от утк-4.

Скромненькая у него панель.. Все органы управления минимизированны.

Все органы управления минимизированны.
Они нужны только для первого программирования.Далее, ежели конденсаторы не усохнут,или в контроллере чего не поломается или бп не отстрелится-
вобщем как повезет:-)

..
