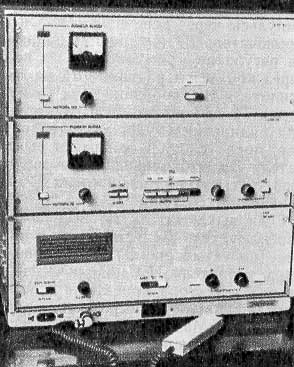

| "Ласточка" - средневолновая радиостанция для организации радиотелефонной связи между судами морского промыслового или речного флотов. Она также может быть использована в качестве резервной (аварийной) радиотелефонной станции на частотах бедствия 500 кГц и 2.182 МГц. Главный конструктор радиостанции - В.Н.Никольский. |
Полезные ссылки:
1. Ласточка - техническое описание и инструкция по эксплуатации
2. Ласточка - схема
|
|
|
Технические характеристики
Общие
Диапазон частот: 1.605 - 2.85 МГц, 500 и 2183 кГц
Год выпуска: 1974
Количество каналов: 3 фиксированных частоты
Тип излучения: A3J, A3H, A3
Напряжение питания: 24, 127 или 220 В
Потребляемая мощность: от сети 24В - 200Вт, от сети 127 или 220В - 350 Вт
Габаритные размеры: 550 х 370 х 390 мм (с блоком питания)
Вес 43 кг
Передатчик
Выходная мощность: 25 Вт (при работе на частоте 500 кГц - 20 Вт)
Приемник
Чувствительность:
• A3J 5 мкВ при 20 дБ S/N
• A3H) 10 мкВ при 20 дБ S/N
• A3 15 мкВ при 20 дБ S/N
Двухсигнальная избирательность: не менее 60 дБ
Выходная мощность НЧ (звука): 5 Вт
Особенности конструкции:
• элементная база - транзисторы;
• модуляция однополосная с полностью подавленной несущей;
• работа на трех фиксированных частотах в диапазоне 1.605 - 2.85 MHz (A3J, A3H);
• работа на фиксированной частоте бедствия 2.182 MHz микрофоном или от автомата подачи сигнала тревоги;
• работа на частоте 500 KHz с автоматическим датчиком сигнала бедствия;
• приёмник обеспечивает приём излучений классов A3J, АЗН, A3;
• выпрямитель радиостанции позволяет заряжать резервные аккумуляторы.
У радиостанции Ласточка блоки приёмопередатчика и питания размещены в одном металлическом корпусе, каждый блок крепится четырьмя винтами. В отличие от радиостанций Полоса-2 и Гроза-2, в данной радиостанции отсутствует барабанный переключатель. Для обеспечения удобств при ремонте и настройке приёмопередатчик выполнен в виде функционально законченных субблоков, которые могут быть легко-сняты и заменены. Субблоки имеют необходимую маркировку и контрольные точки (гнезда), что значительно облегчает поиск и устранение неисправностей. Все субблоки приёмопередатчика, кроме согласующего устройства, выполнены на печатных платах. Кассеты с печатными платами устанавливаются на коробчатом шасси и крепятся к боковым стенкам невыпадающими винтами. Плата усилителя мощности (УМ) устанавливается в корпус, выполненный в виде радиатора с ребристой структурой стенок. С другой стороны радиатора устанавливаются мощные выходные транзисторы УМ. Радиатор с установленной платой УМ крепится невыпадающими винтами к задней стенке блока приёмопередатчика. Отвинчивающаяся крышка корпуса обеспечивает свободный доступ к элементам платы.
На лицевой панели блока приёмопередатчика расположены все органы управления и индикации: кнопочный переключатель ЧАСТОТА, переключатель рода работы A3J, АЗН; индикаторный прибор и световое табло для индикации тока в антенне; кнопка и ручка НАСТРОЙКА ПВ выходного контура передатчика; ручка ТЕМБР для подстройки частоты; ручка ГРОМКОСТЬ для регулировки громкости приёма; кнопка выключения громкоговорителя; табло световой индикации номинала частот выбранного канала.
Блок кварцевых генераторов радиостанции Ласточка включает в себя пять автогенераторов, работающих в диапазоне частот 2.105-3.35 МГц и составляющих диапазонный кварцевый генератор; систему диодной коммутации; диапазонный буферный усилитель; кварцевый генератор на 500 кГц и буферный усилитель на 500 кГц.
|
|
|
|
