Р-107М
Р-107М - носимая ранцевая УКВ-радиостанция диапазона 20 - 52 МГц. Работает в симплексном режиме, c частотной модуляцией или слуховым телеграфом. Полностью транзисторная.

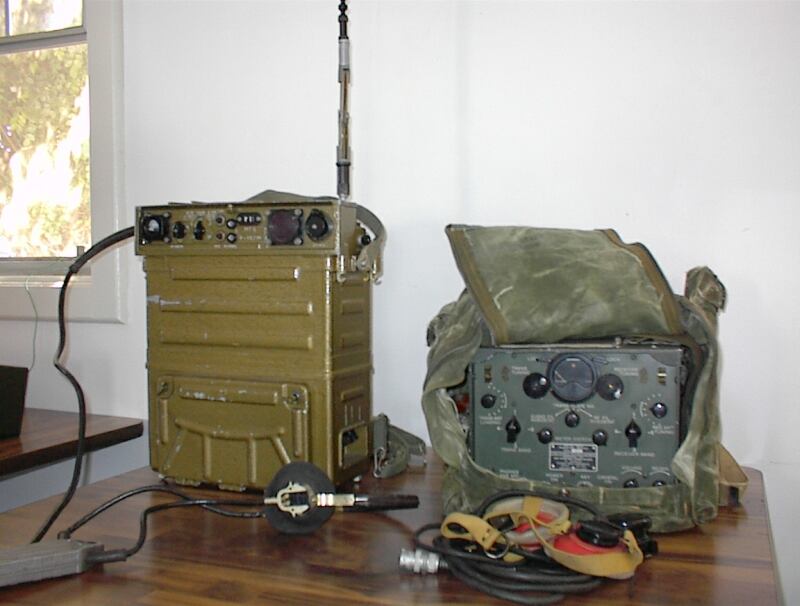

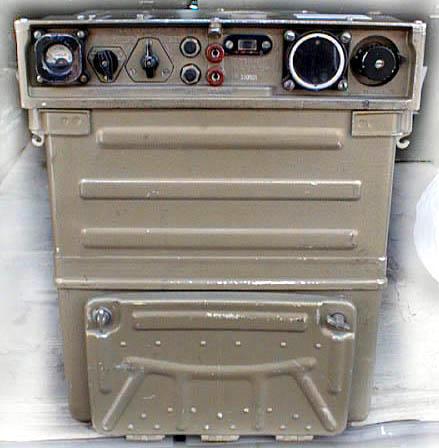

Р-107М, фото №2 Р-107М, фото №3 Р-107М, фото №4 Р-107М, фото №5
Полезные ссылки:
1. Р-107М - техническое описание и инструкция по эксплуатации
2. Р-107М - схемы (приложения к техническому описанию)
3. Р-107М - схема радиостанции
4. Р-107М - обсуждение на форуме
5. Экспозиция Р-107М в Музее НЕбытовой электроники
6. Основные характеристики армейской аппаратуры связи СССР и РФ


1. Технические характеристики

Общие

Диапазон частот: 20 - 52 МГц
Шаг частот: 1 кГц
Отображение частоты: цифровой частотомер
Погрешность установки частоты: 1.5 кГц
Тип излучения: FM, амплитудная телеграфия (А1)
Настройка САУ: автоматическая
Тип источника питания: 3 батареи 2КНП-20 или 2НКП-24
Напряжение питания: 6.6 - 7.8 В
Габаритные размеры: 340 х 395 х 210мм
Вес (с аккумуляторами и "куликовкой"): 18.5 Кг

Передатчик

Тип плавный гетеродин: (LC генератор)
Выходная мощность: 1 / 5 Вт
Максимальная девиация частоты: 5 кГц

Приемник

Тип: супергетеродин с одним преобразованиям
Промежуточная частота: 10.7 МГц
Чувствительность: не хуже 1.5 мкВ при сигнал/шум 10:1
Ширина полосы пропускания (на уровне 6 дБ): 18 кГц
Выходное напряжение НЧ тракта приемника при напряжении сигнала на входе 1.5 мкВ и девиации частоты 5 кГц на нагрузке низкоомных телефонах ТА-56М не менее 1 В
Выходное напряжение НЧ тракта приемника при отсутствии сигнала (напряжение шумов) 0.75 В


2. Функции, возможности, управление и т.п.

Радиостанция Р-107M собрана по трансиверной схеме с одним преобразованием частоты. Установка частоты осуществляется двумя органами управления – переключателем на верхней панели (шаг 1 МГц) и верньером на лицевой панели (плавно). Шумоподавитель в радиостанции отсутствует. Радиостанция имеет автоматическое согласующее антенное устройство. Характерной особенностью радиостанции является наличие электронного цифрового частотомера с оригинальным узлом индикации, реализованном на миниатюрных лампах накаливания. В качестве оконечного низкочастотного устройства применяется микротелефонная гарнитура, состоящая из микрофона ДЭМШ-1А, микрофонного усилителя на транзисторе П15 и головных телефонов (ТА-56М) или трубка с микрофоном порошкового типа МК-10-МБ и телефонным капсюлем ТК-47.

Питание радиостанции осуществляется от трех аккумуляторных батарей 2КНП-20 либо 2НКП-24, включенных последовательно.

В комплект радиостанции входят следующие типы антенн:
• гибкая штыревая антенна;
• секционная штыревая антенна (6 секций);
• лучевая антенна (длинной 40 м), используемая как простейшая направленная антенна бегущей волны
