Средства связи с атомными подводными лодками США
Статья из журнала "Зарубежное военное обозрение", №5 за 1986 год.
Начало » Морская и речная радиосвязь
Разместил: Nabludatel 6.4
Авторские права "Зарубежное военное обозрение", №5 1986 г. Капитан 1 ранга запаса А.Марков.


В планах Пентагона важная роль во всеобщей ядерной войне отводится атомным ракетным подводным лодкам (ПЛАРБ), которые уже в мирное время находятся в районах патрулирования в постоянной готовности выполнить приказ на пуск ракет по объектам противника. Атомные многоцелевые подводные лодки (ПЛА), решая задачи разведки, патрулируют на противолодочных рубежах, обеспечивают деятельность ударных сил флота и всегда готовы использовать свое оружие (торпеды и крылатые ракеты, в том числе противокорабельные).

Американские подводные силы развиваются в направлении как усиления их боевой мощи, так и повышения их неуязвимости для воздействия противника. К числу важнейших мер, обеспечивающих скрытность деятельности подводных лодок, американское командование относит: особый оперативный режим их использования; снижение уровня физических полей, прежде всего акустических и электрических; применение надежной системы управления. Совершенствование действующих, а также разработка и создание новых систем и средств связи с подводными лодками, особенно находящимися на больших глубинах, являются, как сообщает иностранная печать, основой поддержания их в высокой боевой готовности.

Надежное управление ПЛА в подводном положении представляет собой достаточно сложную проблему, над решением которой, как указывает зарубежная пресса, американские специалисты работают более 20 лет. Главная трудность заключается в том, чтобы радиосигнал преодолел толщу воды, где его энергия поглощается в зависимости от длины волны, а также удаления приемника от передатчика, его мощности, глубины приема сигналов, скорости перемещения антенны и ряда других факторов. Степень поглощения сигналов и глубина их проникновения в водную среду показаны на рис. 1.

Современное развитие электронной техники позволяет достаточно широко использовать для связи с подводными лодками длинноволновый (ДВ) и сверхдлинноволновый (СДВ) диапазоны. Использование более низкого так называемого диапазона чрезвычайно низких частот (ЧНЧ) связано с необходимостью применять излучения значительной мощности и сложные антенны больших размеров. Передача сообщений через водную среду в высокочастотном (оптическом) диапазоне волн требует концентрации энергии в узконаправленном луче и связана с применением лазерной техники над районом нахождения подводной лодки.

В настоящее время ПЛА управляются через сеть береговых узлов и центров связи. Они расположены во всех важных районах мира, примыкающих к акваториям, где действуют подводные лодки США. Радиостанции ведут циркулярные передачи для них бесквитанционным способом. Чтобы повысить надежность связи, на каждый район театра работает не менее двух радиостанций, которые, используя УКВ, KB, ДВ и СДВ диапазоны волн, неоднократно повторяют основные сообщения.

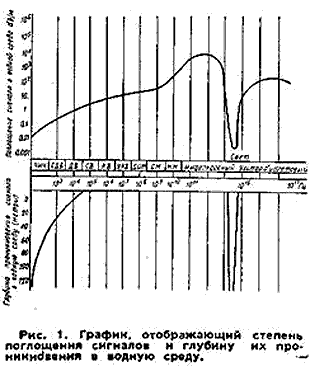

График, отображающий степень поглощения сигналов и глубину их проникновения в водную среду.



Передачи в УКВ диапазоне осуществляются в пределах . прямой видимости или через спутниковую систему (диапазон 225 - 400 МГц) "Флитсатком", которая во второй половине 80-х годов будет заменена системой "Лисат". Четыре спутника последней уже выведены на стационарные орбиты.

Один из каналов спутниковой системы (полоса пропускания 25 кГц) предназначен для ретрансляции циркулярных передач по флоту, в том числе и для подводных лодок. При этом передачи в звене "земля - ИСЗ" ведутся в сантиметровом диапазоне, а "ИСЗ - корабль" - в дециметровом. Для циркулярных передач используются наземные станции AN/FSC-79, расположенные в основных центрах связи ВМС в Норфолке (США), Гонолулу (Гавайские о-ва), Неаполе (Италия), на о-вах Гуам (Тихий океан) и Диего-Гарсия (Индийский океан). На ПЛА эти передачи принимаются единым в ВМС США приемником AN/SRR-1. В целях обеспечения надежности связи и повышения пропускной способности канала циркулярных передач в адрес ПЛ используется аппаратура цифровой связи, позволяющая передавать информацию со скоростью 2400 бит/с. Аппаратура размещена на береговом узле связи (УС) и подводной лодке, и с ее помощью можно вести высокоскоростную передачу также с лодки на берег.

KB диапазон (3-30 МГц) по отношению к другим диапазонам используется как резервный, так как прохождение его радиоволн недостаточно устойчиво и он подвержен радиопротиводействию. Для установления связи и передачи сообщения требуется значительное время.

Принимать сигналы в УКВ и KB диапазонах подводные лодки могут только в надводном положении или на перископной глубине на выдвижные антенны.
Большинство береговых узлов связи ВМС США, а также американские радиостанции, расположенные в странах Европы и в западной части Тихого океана, оборудованы длинноволновыми передатчиками, обеспечивающими связь . на дальности 3- 4 тыс. км. Основные береговые УС имеют СДВ передатчики (3-30 кГц), которые обеспечивают связь с подводными лодками на расстоянии до 16 тыс. км. В ВМС США в настоящее время есть семь таких узлов, три из них - Аннаполис (г. Вашингтон), Луалуалей (Гавайские о-ва) и Бальбоа (зона Панамского канала) - были построены до второй мировой войны и уже несколько раз модернизировались. В 60- 70-х годах созданы радиоцентры Катлер (штат Мэн), Джим-Крик (Вашингтон), Норт-Вест-Кап (Австралия) и Сан-Франциско (штат Калифорния). Передающий радиоцентр Катлер оборудован одним передатчиком мощностью 2000 кВт, Джим-Крик- двумя по 1000 кВт, а остальные- по 1000 кВт. Их основные рабочие частоты 14-35 кГц.

В зарубежной печати отмечается, что береговые радиостанции, особенно СДВ диапазона, со своими громоздкими антенными полями подвержены воздействию со стороны противника. Так, антенное поле радиоцентра Катлер занимает около 6 км2. На нем размещается несколько секций антенн, главным образом ромбических, подвешенных на стальных опорах высотой 250 -300 м. По заявлению американского командования, с началом боевых действий большинство радиоцентров может быть уничтожено. Поэтому оно считает, что для более надежного управления подводными лодками, и в первую очередь ракетными, необходимы системы связи с повышенными живучестью, дальностью распространения и глубиной подводного прохождения сигналов.

Особую надежду в решении данной проблемы они возлагают на созданную еще в 60-е годы резервную систему СДВ связи, размещенную на самолетах-ретрансляторах, которая получила наименование ТАКАМО. Она должна своевременно и с большой надежностью передавать на ПЛАРБ приказ применить ядерное оружие. На самолет системы ТАКАМО сообщение поступает по каналу циркулярных передач для подводных лодок и по специальным линиям связи с высшим командованием вооруженных сил и ВМС США.

Самолеты-ретрансляторы ЕС-130 системы ТАКАМО сведены в две эскадрильи (девять самолетов в каждой), действующие на Атлантическом и Тихоокеанском ТВД. Они специально оборудованы для работы личного состава дежурной смены с аппаратурой приема и ретрансляции сигналов на подводные лодки. Дежурная смена располагается в переднем помещении фюзеляжа самолета, где находятся центральный пост управления, посты операторов, контролирующих прохождение информации по телефонным и телеграфным каналам связи, и пост оператора СДВ передатчика. В хвостовой части фюзеляжа установлены приемные и передающие устройства, усилители мощности, системы обработки информации, выходные каскады сверхдлинноволнового передатчика и аппаратура согласования их с антенной.
Аппаратура связи самолета-ретранслятора включает: четыре УКВ радиостанции AN/ARC-138, две KB радиостанции AN/ARC-132, станцию спутниковой связи AN/ARC-146, а также радиоприемники KB, СВ, ДВ и СДВ диапазонов. Для ретрансляции передач на самолете установлен малогабаритный СДВ передатчик AN/ARQ-127 мощностью 200 кВт, работающий в диапазоне 21-26 кГц. Передачи в адрес подводных лодок ведутся в режимах буквопечатания и ручного телеграфирования. Излучающим элементом является буксируемая антенна длиной 10км, которая выпускается и убирается специальным устройством.

Во время дежурства в воздухе самолет-ретранслятор совершает полет в заданном районе на высоте около 8000 м со скоростью 330-500 км/ч по кругу радиусом 185км с выпущенной СДВ антенной. В таком режиме буксируемая антенна провисает на 1500 м и занимает положение, близкое к вертикальному. По итогам многолетнего использования системы ТАКАМО, как отмечает западная пресса, их передачи принимаются подводными лодками при заглублении антенны до 15 м и удалении от самолета в основном на относительно небольшие расстояния, но возможно и до 10 тыс. км.

По сообщениям зарубежной печати, система ТАКАМО совершенствуется. Улучшается и обновляется радиотехническое вооружение самолета, широко внедряется электронно-вычислительная техника. Промышленности заказаны 15 машин Е-6А, разработанные на базе самолета Боинг 707. Начиная с 1987 года по мере выработки моторесурса EC-130Q будут заменяться новыми самолетами - Е-6А.

Для связи с подводными лодками в любое время и на глубинах, обеспечивающих скрытность их действий, американские специалисты приступают к использованию диапазона ЧНЧ (0-3000 Гц), радиоволны которого обладают незначительным коэффициентом затухания при проникновении в водную среду (до 0,1 дБ/м) и повышенной устойчивостью к излучениям ядерных взрывов. При достаточно мощном передатчике радиоволны ЧНЧ распространяются на расстояние более 10 тыс. км и проникают в воду на глубину до 100 м.

Еще в 60-х годах предпринимались попытки создать такую систему, но из-за ее чрезмерно высокой стоимости и ряда других причин проект был закрыт, а испытательный центр в 1978 году законсервирован.

В 1981 году правительство США утвердило более дешевый проект системы связи на ЧНЧ общей стоимостью 230 млн. долларов (получил наименование ELF - Extremely Low Frequency). В ней предусматривается иметь два передающих центра с передатчиками мощностью 3-5 МВт. Первым является модернизированный испытательный центр в штате Висконсин, в котором уже установлен передатчик повышенной мощности. В 1982-1984 годах из этого центра было проведено несколько экспериментальных передач на погруженные лодки. Сигнал был принят ими на глубине около 100м при скорости хода до 20 уз. Второй центр строится в штате Мичиган. Для упрощения его строительства и эксплуатации антенная система (общей длиной около 100км) подвешена на стальных опорах высотой 1,8 м.

Для связи предполагается использовать частоты 45-80 Гц, на которых передача команды, состоящей из трех букв, длится 5-20 мин. Командование ВМС считает, что данная система будет вспомогательной, ее цель - предупредить лодку о необходимости подвсплыть и принять сообщение по другим средствам связи. К моменту введения в строй системы полностью на всех ПЛАРБ и ПЛА планируется установить приемную аппаратуру. Работой центров будут управлять с одного диспетчерского пункта, хотя они должны обслуживать различные театры. При необходимости для повышения надежности приема особо важной информации оба центра смогут работать синхронно, увеличивая тем самым мощность излучения.
Надежность связи с глубоко погруженными подводными лодками может быть повышена за счет применения лазеров. Эта широко рекламируемая зарубежной печатью система связи позволит передавать на подводные лодки, находящиеся на глубине свыше 100м, большой объем информации с высокой скоростью. Полагают, что она не потребует применения других средств связи, так как лазерная спутниковая связь сможет обеспечить оперативно-тактическое и стратегическое управление силами.

Для обеспечения связи, как свидетельствует иностранная печать, наиболее целесообразным участком светового диапазона является сине-зеленый (0,42-0,53 мкм) спектр, который преодолевает водную среду с наименьшими потерями и проникает на глубину до 300 м. Однако создание лазерной связи сопряжено с рядом технических трудностей. В настоящее время ведутся эксперименты с лазерами, при этом рассматриваются три основных варианта их применения.

Для первого варианта требуются пассивный спутник-ретранслятор, оснащенный крупноразмерным отражающим рефлектором (диаметр до 7м, вес около 0,5т), и мощный наземный лазерный передатчик. Для второго на спутнике необходимо иметь достаточно мощное передающее устройство и на несколько порядков выше по мощности энергетическую установку. В обоих вариантах надежность связи должна обеспечиваться высокоточной системой наведения и сопровождения объекта связи лазерным лучом. Изучается третий вариант, предусматривающий создание лазерного луча с помощью линз и зеркал, концентрирующих солнечную энергию.
Существующий уровень технологии, по мнению зарубежных специалистов, позволяет в первом варианте реализовать лазер мощностью 400'Вт с частотой повторения импульсов до 100Гц, а во втором - разместить на орбите лазер мощностью 10 Вт с частотой повторения импульсов 18 Гц. Экспериментальный образец системы лазерной связи может быть развернут в 90-х годах, а рабочая аппаратура создана не ранее 2000 года.

Виды антенн ПЛ для приёма радиопередач в различных диапазонах волн.



Подводные лодки независимо от их назначения при выполнении боевой задачи с целью обеспечения скрытности своих действий соблюдают режим радиомолчания. Лишь в исключительных случаях, связанных с аварией, невозможностью выполнения боевой задачи и доклада особо важных сведений, они ведут радиопередачи. Чтобы ПЛАРБ находилась на поверхности или на перископной глубине с работающим радиопередатчиком минимальное время, связь осуществляется посредством высокоскоростной передачи данных в цифровом виде через спутниковую систему связи "Флит-сатком", а также в KB диапазоне. Существующая сеть береговых станций обеспечивает прием таких передач на сменных частотах KB диапазона с высокой надежностью.

В условиях мирного времени при плавании в надводном положении подводные лодки могут использовать весь арсенал своего радиовооружения.
На ПЛАРБ типа "Огайо" установлен комплект радиоаппаратуры, разработанный по проекту "объединенная радиорубка". Он предусматривает оборудование радиорубки автоматизированными системами управления средствами связи и распределения корреспонденции, что позволяет сократить количество операторов в смене до одного - двух человек. Для атомных многоцелевых подводных лодок типа "Лос-Анджелес" разработан унифицированный центр связи, включающий в свой состав корабельную приемопередающую аппаратуру связи, средства радиотехнической разведки, радиопротиводействия, опознавания и системы гидроакустической связи. Средства автоматизации на атомных ракетных и многоцелевых подводных лодках включают ЭВМ AN/UYK-20.

В состав радиоаппаратуры атомных подводных лодок ВМС США входят: один приемник ЧНЧ диапазона (начинают устанавливать); два - СВ, ДВ и СДВ диапазонов (10-3000 кГц); несколько КВ-приемников; приемное устройство AN/SRR-1 циркулярных передач через спутниковую систему связи "Флитсатком"; две радиостанции KB диапазона (мощность передатчика 1 кВт), которые обеспечивают двухстороннюю связь подводных лодок с берегом в режимах телефонии, буквопечатания и ручной телеграфии; два KB передатчика (2-30 МГц, мощность 1 кВт); две УКВ радиостанции (одна из них - AN/WSC-3 - обеспечивает все виды связи с береговыми станциями и подвижными объектами через ИСЗ). Специальное устройство цифровой связи осуществляет высокоскоростную передачу данных.

Основой надежной работы радиоаппаратуры на подводной лодке являются: антенные устройства (рис. 2); буксируемая на глубине более 100м кабельная антенна шлейфного типа длиной свыше 1000 м для приема передач в диапазоне ЧНЧ (начата установка); буксируемая кабельная антенна шлейфного типа (длина 300-900 м) для приема в ДН и СДВ диапазонах. Для нахождения активного участка антенны на глубине приема (не более 20 м) подводная лодка подвсплывает на глубину 30 м, а при ее погружении ниже 60 м антенна на глубине приема поддерживается буем; буксируемая рамочная антенна СДВ диапазона имеет рабочую глубину приема не более 10 м, которая определяется скоростью движения подводной лодки (до 3 уз) и длиной буксира (500-600м); бортовая рамочная антенна СДВ диапазона для приема сигналов на глубине не более 30 м.

Приемные и передающие ненаправленные антенны KB и УКВ диапазонов (спиральные и штыревые), а также спутниковой системы связи устанавливаются на выдвижных устройствах подводной лодки и используются только в надводном положении и на перископной глубине. Антенны спутниковой связи представляют собой направленную решетку с гироскопическим сервоприводом для удержания ее в заданном направлении и с ручным дистанционным управлением для наведения по углу места.
Для связи ПЛА, находящейся в подводном положении, в KB и УКВ диапазонах используется радиобуй AN/BRT-3. Начиная с 1981 года эти буи модернизируются: вместо УКВ антенн на них устанавливают антенны спутниковой связи.
Аварийная связь подводных лодок с самолетами, надводными кораблями и береговыми станциями обеспечивается автоматическим комплексом, ведущим передачи в KB диапазоне с помощью выпускаемого с ПЛ и всплывающего па поверхность связного буя, на котором установлена телескопическая антенна.

Краткий обзор приведенных в статье сведений зарубежной печати по системам и средствам связи указывает на стремление американского командования создать надежную систему управления подводными лодками.

Капитан 1 ранга запаса А.Марков.
