 Страница:  1  2  »»Поиск в теме
Автор Сообщение
DEN
Участник
Online5.6
с сен 2003
Родина-мать
Сообщений: 7948

Дата: 18 Фев 2014 22:02:27 #

Начал глючить отечественный прецезионный высокостабильный 10Мгц опорник.
Пришлось разобрать, благо еще есть.





Внутри высокостабильный термостатированный кварц с датчиком + генератор с ФАПЧ и обвесом.
Стабильность была 0,5ррм. Цена вопроса стабильности и широкого температурного диапазона 23 тыс руб....
Shephard
Участник
Offline6.3
с сен 2003
из эфира
Сообщений: 3711

Дата: 18 Фев 2014 22:39:52 #

Неужели и тут нанотехнологии?
Только посмотрел на ebay аналоги - в пределах 25 долларов стоимость.
Реклама
Google
DEN
Участник
Online5.6
с сен 2003
Родина-мать
Сообщений: 7948

Дата: 18 Фев 2014 22:48:36 · Поправил: DEN (18 Фев 2014 22:49:45) #

Я не писал про нанотехнологии. Нужна стабильность 0.5 ppm или лучше в широком диапазоне температур: -60-+60. На ебее вряд ли такие есть.
Как Вы говорите, есть аналоги, плиз ссылку, буду благодарен.
Shephard
Участник
Offline6.3
с сен 2003
из эфира
Сообщений: 3711

Дата: 18 Фев 2014 23:41:38 · Поправил: Shephard (18 Фев 2014 23:42:07) #

DEN
до -30 град. есть.
http://www.ebay.com/sch/i.html?_odkw=10+Mhz+ocxo&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.H0.X10+Mhz+ocxo+0.5+ppm&_nkw=10+Mhz+ocxo+0.5+ppm&_sacat=0
Температурная стабильность у некоторых и 0.1 встречается, но -30 < t < +60.

-60 говорите? А для чего и для каких приложений они выпускаются?
DEN
Участник
Online5.6
с сен 2003
Родина-мать
Сообщений: 7948

Дата: 18 Фев 2014 23:47:16 · Поправил: DEN (18 Фев 2014 23:50:28) #

для авиации
например не всегда радиосредства размещают в герметезированном объеме

Тем не менее спасибо за ссылку. Можно и подогрев устроить. Правда надо это будет исследовать в термокамере
Надо еще на 100мгц поискать...
xman
Участник
Offline4.5
с авг 2005
Вологда
Сообщений: 1918

Дата: 18 Фев 2014 23:53:00 #

"Гиацинт" будет явно подешевле. Не думаю что у этого стабильность лучше "Гиацинта", там стеклянный корпус, драгметаллы.
DEN
Участник
Online5.6
с сен 2003
Родина-мать
Сообщений: 7948

Дата: 18 Фев 2014 23:58:15 #

Про Гиацинт забудьте, как октябрьскую революцию. Сейчас многие девайсы размером с Гиацинт и меньшим потреблением. Со стабильностью можно тоже весьма поспорить.
Shephard
Участник
Offline6.3
с сен 2003
из эфира
Сообщений: 3711

Дата: 19 Фев 2014 00:44:04 #

DEN
а рубидий не пойдёт?
Pedro
Участник
Offline1.5
с фев 2006
Сообщений: 198

Дата: 19 Фев 2014 01:35:18 · Поправил: Pedro (19 Фев 2014 01:36:16) #

ГК270ТК термокомпенсированный, не печка, малая потребляемая мощность, быстрый выход на режим
alexis
Участник
Offline3.0
с фев 2006
Урал
Сообщений: 1697

Дата: 20 Фев 2014 19:26:03 · Поправил: alexis (20 Фев 2014 20:22:28) #

DEN
Про Гиацинт забудьте, как октябрьскую революцию. Сейчас многие девайсы размером с Гиацинт и меньшим потреблением. Со стабильностью можно тоже весьма поспорить.
Октябрьская революция была ранее... Вступлюсь за Гиацинт!
Почему вы считаете его плохим именно из-за габаритов и более высокого потребления?
В большинстве применений такие габариты как вашего генератора с такими параметрами не нужны
где на практике использовать -60 град. в стратосфере или на полюсе холода?
Да и точность 0,5 ppm Гиацинт легко обеспечит, к тому же на более низкой частот легче получить более высокую точность и стабильность частоты.
Я вот тоже щас озаботился высокостабильным генератором для частотомера. Там PIC получает с кварца 4 МГц.
Я решил сделать так, разобрал комповый осциллятор на 28 МГц, отпаял кварцевую пластину, поставил свой кварцевый миниатюрный резонатор на 20 МГц, потом поделю на 5 и получу свои 4 МГц с довольно высокой точностью и стабильностью. Термостатировать генератор не стал (кварц термостабильный, при нагреве паяльником плывет сначала вниз всего на 10-20 Гц, потом вверх на эту же величину и всё...).
Заключил всё хозяйство в герметичный карболитовый коричневый корпус от старых кварцев. Оболочка не теплопроводна, замкнутый объем, воздушных потоков нет. Помещу его ещё в пенопластовый кубик для надежности...
Щас целый день наблюдаю стабильность показаний на частотомере. Последний знак (десятки герц) на частоте 20 МГц стоит стабильно, дёрнулся пару раз за день и всё... Вот вам и 23 тыс. руб.)))

По Гиацинту буду только калибровать опорник частотомера изредка, в таком варианте он в качестве эталона больше подходит - частотомер выдаёт истинные показания с Гиацинта (5.000.000 Гц) только при частоте своего опорника в 3.999.760 Гц.
Кстати проверил калибровку Гиацинта частотой 10 МГц службы времени и частоты с эфира на ДЕГЕНе.
По второй гармонике при нулевых биениях получается что пару раз в секунду (кручение фазы) меняется громкость тона 1000 Гц при расстройке. Т.е. выходит, что Гиацинт по 5 МГц имеет расхождение с эталоном приблизительно в 1 Гц.
Можно было бы и подстроить Гиацинт точнее, но десятые и сотые доли герца мне не нужны, типа "ловля блох."
DEN
Участник
Online5.6
с сен 2003
Родина-мать
Сообщений: 7948

Дата: 20 Фев 2014 20:24:37 · Поправил: DEN (20 Фев 2014 20:25:55) #

alexis,спасибо за развернутый ответ. Еще раз повторю, генератор нужен не для дома, а для работы. Для предприятия это не деньги, когда идет серия.
В идеале необходим 100МГц опорник, хотя таковой тоже имеется.
Ну а коли пошел разговор о 10Мгц опорнике ,то наипервейший критерий- выход генератора в режим с заданной стабильностью за минимальный промежуток времени.
где на практике использовать -60 град. в стратосфере или на полюсе холода?
я же написал выше- в авиации ,например не всегда радиосредства размещают в герметезированном объеме

Современные девайсы имеют достаточно низкое потребление и размеры как 3-4 Гиацынта:)
Самодельщина не пойдет ибо надо иметь девайс, чтоб в случае чего предъявить притензии изготовителю.

Собственно все есть и известно у кого брать. Может где есть дешевле, хотя производители и так известны. Фотки выложил для общего развития
pactor
Участник
Offline2.6
с апр 2013
Санкт-Петербург
Сообщений: 655

Дата: 21 Фев 2014 10:01:33 #

Уважаемый DEN! В Питере есть завод Морион. Режет кварцы
и делает то что Вам нужно - термостатированные генераторы.
Прайс у них на сайте. Если для работы - заказ, оплата безналом и
ждите посылку. Как-то так. В розницу они (на заводе) не торгуют.
DEN
Участник
Online5.6
с сен 2003
Родина-мать
Сообщений: 7948

Дата: 21 Фев 2014 10:13:50 #

да, мы у них покупаем.
СтарыйА
Участник
Offline3.0
с фев 2011
ЮФО
Сообщений: 1833

Дата: 21 Фев 2014 10:51:39 · Поправил: СтарыйА (21 Фев 2014 11:00:05) #

есть 3шт "Гиацинт-М"...2шт- новые, с хранения. Один новый, но без пломбы, визуально все на месте.
кому надо - пишите в личку, договоримся.
кстати, есть и такой, как у топик стартера, от р/с Ангара-1, с электро корректором...
YuriVR
Участник
Offline5.0
с ноя 2008
Омск
Сообщений: 2555

Дата: 21 Фев 2014 18:20:16 #

pactor
Уважаемый DEN! В Питере есть завод Морион. Режет кварцы
и делает то что Вам нужно - термостатированные генераторы.
Прайс у них на сайте. Если для работы - заказ, оплата безналом и
ждите посылку. Как-то так. В розницу они (на заводе) не торгуют.


На фото как раз продукция Мориона.
У них еще есть интересные модели – импортные термокомпенсированные генераторы в наших корпусах и с приемкой 5.
alexis
Участник
Offline3.0
с фев 2006
Урал
Сообщений: 1697

Дата: 22 Фев 2014 17:34:22 #

Однако всё это очень небюджетно и дороговасто...
Хотя детали там недефицитный и ширпотреьные. За что платим, за ноу-хау, непонятно?
DEN
Участник
Online5.6
с сен 2003
Родина-мать
Сообщений: 7948

Дата: 22 Фев 2014 17:53:04 #

Платим за температурный диапазон, за время выхода в режим ,за минимальное потребление, "ромбик" и фазовые шумы, если про такие в курсе
Детали хоть не дефицитные, но само сердце далеко не ширпотребовское.
Дмитрий9
Участник
Offline3.4
с дек 2007
горно-заводская зона Урала
Сообщений: 332

Дата: 22 Фев 2014 17:59:11 #

про СОНЕТ никто не просветит ?? Может схема есть, или фото внутренностей ?
С уважением, к участникам.
alexis
Участник
Offline3.0
с фев 2006
Урал
Сообщений: 1697

Дата: 23 Фев 2014 07:37:12 #

DEN
но само сердце далеко не ширпотребовское
Поподробнее про "сердце" можно?
alexis
Участник
Offline3.0
с фев 2006
Урал
Сообщений: 1697

Дата: 28 Окт 2014 19:20:24 · Поправил: alexis (28 Окт 2014 19:22:19) #

Кто может точно сказать насколько качественный этот ОСХО? Нужна именно эта частота с высокой стабильностью!
Хочу приобрести на одной из торговых площадок инета, но весь в сомнениях... В сети ничего не нашел, искал pdf на это изделие, вид фото тоже только одни и сверху. ((
marvel
Участник
Offline5.9
с фев 2003
Москва
Сообщений: 2179

Дата: 29 Окт 2014 12:38:34 #

DEN
Почитайте ветку на: http://electronix.ru/forum/index.php?showtopic=89832&hl=TCXO и
http://electronix.ru/forum/index.php?s=25ee4adb8e9dc51568705660e5376ad2&showtopic=118189&hl=TCXO&st=0
Там как раз ваш случай описан.
Опорники на 100 МГц на digi-key нашли.
alexis
Участник
Offline3.0
с фев 2006
Урал
Сообщений: 1697

Дата: 29 Окт 2014 20:02:25 #

Там как раз ваш случай описан.
Чето я именно про это опорник что на фото ничего непрочёл...
ra1amw
Участник
Offline4.3
с фев 2004
Санкт-Петербург
Сообщений: 2617

Дата: 03 Мар 2020 11:36:14 #

Может кто узнает?
Опорный Гнератор 10 мГц
Sergey4565
Участник
Offline4.7
с сен 2007
Москва
Сообщений: 7537

Дата: 05 Апр 2020 00:21:56 · Поправил: Sergey4565 (05 Апр 2020 02:42:01) #


Может кто это опознает?
Из комплекта HackRF. Заявлено было толи 0.5ppm, толи 0.1, что-то думаю приврали китаёзы...

Проверил оставшиеся аналоговые тв передатчики на ДМВ:
487.249910
535.239530
583.249840
615.260300
631.238740 (не стабильный)
711.239450
На сколько точно у них задана несущая видео?
Есть одна погрешность: если замерять частоту несущей на разных участках полосы обзора, то значения немного отличаются (+-20).
RUS731
Участник
Offline0.4
с сен 2019
г. Черноморск
Сообщений: 41

Дата: 25 Апр 2020 17:33:05 #

Это генератор без подстройки несущей из этой серии: http://www.mt-system.ru/sites/default/files/dsb321sdn_dsa321sdn.pdf
Sergey4565
Участник
Offline4.7
с сен 2007
Москва
Сообщений: 7537

Дата: 16 Июл 2020 19:47:38 · Поправил: Sergey4565 (16 Июл 2020 23:05:59) #

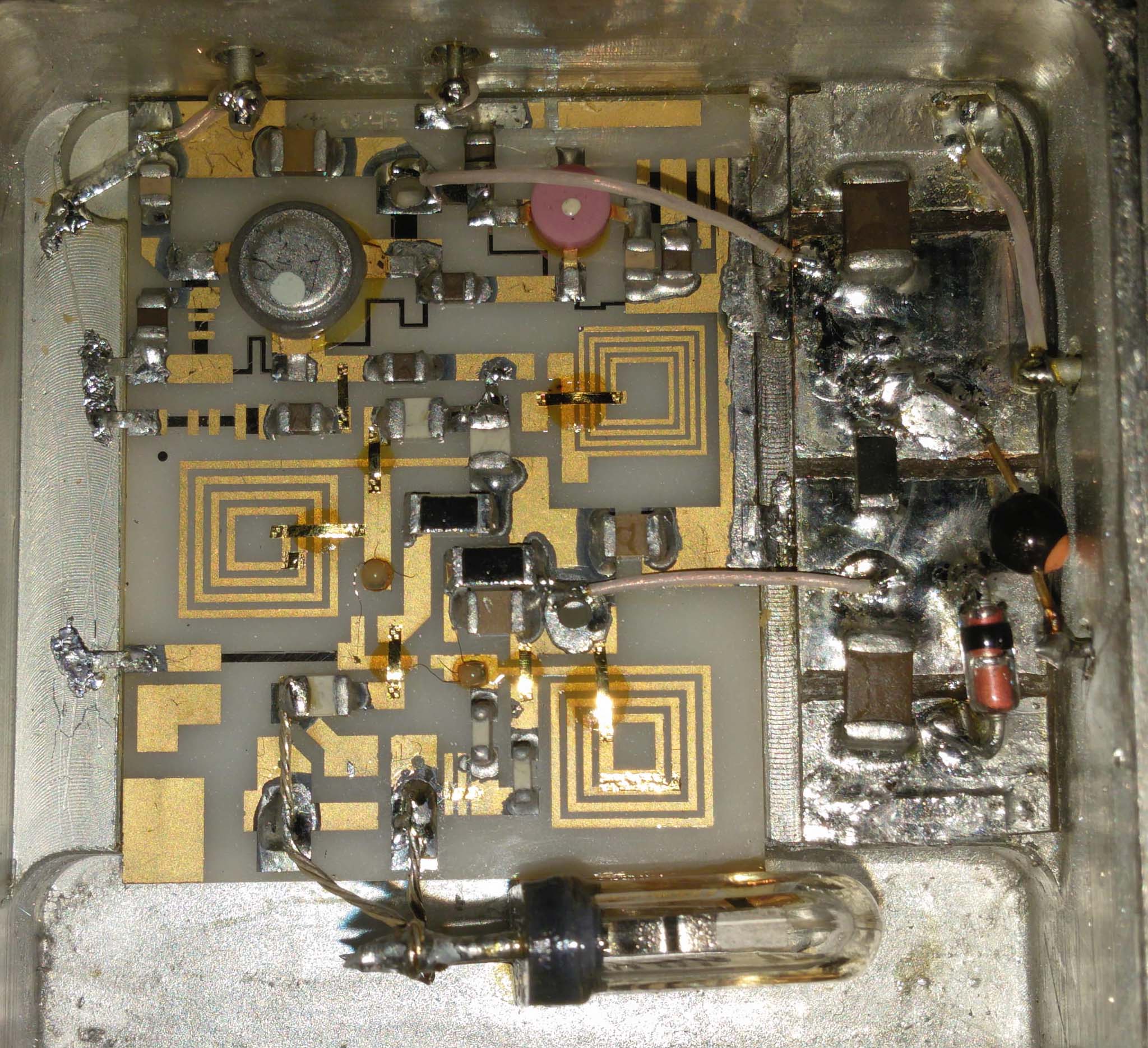

Опорник от спутникового конвертера 7.4ГГц. Частота 100.435МГц

Нашёл от него гармонику на 1.7ГГц и обнаружил, что фаза сильно дрожит, это проблема HackRF, или этого генератора?

Пробовал проделывать подобное с другими мелкими кварцевыми генераторами - результат аналогичный, скорее хуже.

Можно ли это как-то исправить?
У меня есть подозрения, что это помеха по питанию, навешал дополнительных керамических кондёров 10-20мкФ по питанию, возле каждой микросхемы, правда ещё до вчерашних экспериментов, поэтому незнаю, был ли в этом смысл. Сегодня пробовал подключать дополнительно электролит 1000мкФ по питанию генератора или синтезатора - влияния не обнаружил. Зато обнаружил некоторое влияние, если генератор нагрузить резистором 68 Ом, возможно слишком высокий уровень на входе микросхемы синтезатора, а может из-за плохого согласования, либо наводки на сигнальную дорожку - она довольно длинная.
marvel
Участник
Offline5.9
с фев 2003
Москва
Сообщений: 2179

Дата: 17 Июл 2020 10:54:50 #

Sergey4565
Попробуйте запитать его малошумящим стабилизатором на LT3042.
Sergey4565
Участник
Offline4.7
с сен 2007
Москва
Сообщений: 7537

Дата: 17 Июл 2020 10:59:01 #

Попробуйте запитать его малошумящим стабилизатором на LT3042.
Для начала просто от батарейки можно попробовать :) Что-то сам раньше не додумался...
marvel
Участник
Offline5.9
с фев 2003
Москва
Сообщений: 2179

Дата: 17 Июл 2020 11:20:52 #

Что-то сам раньше не додумался...
Чистое питание всегда нужно для снижения фазового шума.
Плюс оптимальная разводка на печатной плате минимально короткими проводниками.
Sergey4565
Участник
Offline4.7
с сен 2007
Москва
Сообщений: 7537

Дата: 17 Июл 2020 14:13:51 #

При питании опорника от батарейки изменений нет... :(
А вот Si5351 я уже фиг запитаю в обход - питание подаётся из внутренних слоёв печатной платы и разводка мне не известна.
