Автор Сообщение
RadioAmateur
Участник
Offline1.0
с ноя 2017
Планета Земля
Сообщений: 12

Дата: 02 Янв 2019 16:19:26 #

KarapuZ
Да скриншот из другой оперы, просто привел его для понимания как выглядит сигнал.
За программу спасибо. Это оно.
KarapuZ
Участник
Offline6.2
с июн 2013
Юг России
Сообщений: 5025

Дата: 04 Янв 2019 22:41:10 · Поправил: KarapuZ (04 Янв 2019 22:42:12) #

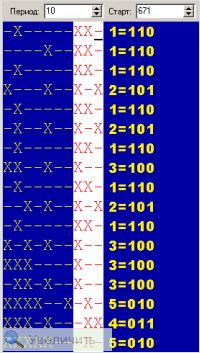

С довольно редкими параметрами сигнал на КВ встретился, ЧМ-2, разнос частот 300 герц, скорость
91 Бод. Структура, похоже 10-ти битовая, семь инфо бит и три проверочных:

В своих учетах такого не нахожу, может кому встречалось подобное?
Упаковка с записью сигнала и дем-потоком по ссылке.
Реклама
Google
KarapuZ
Участник
Offline6.2
с июн 2013
Юг России
Сообщений: 5025

Дата: 05 Янв 2019 03:23:35 #

Ещё один сигнал на анализ. Просьба к знатокам, обратите пожалуйста внимание!
Запись из США (сделана с помощью сети удалённых SDR ресиверов).
Излучение широкополосное (КВ диапазон, участок частот 5 MHz), в полосу пропускания интернет канала влезли только блоки с максимальной полосой 12kHz и символьной скоростью 9600. В процессе передачи, ширина полосы излучения меняется, возможно адаптивно к условиям канала.
Общий вид записи, сонограмма:


"Детальная" сонограмма одного из блоков передачи с символьной скоростью 9600, такую сложную
структуру впервые вижу, и это не похоже на уже известный в форуме MIL-STD-188-110C
APPENDIX D :


Растровая развёртка этого блока, на одном из пиков ACF~372,5 ms:


Запись одного из блоков - здесь.

Запись фрагмента сеанса - по ссылке.
cryptomaster
Участник
Offline4.0
с апр 2007
Латвия, Рига
Сообщений: 2409

Дата: 05 Янв 2019 13:00:58 #

KarapuZ
Интересный сигнал со скоростью 91 бод. Я тоже в своих учетах такую не нашел. Не очень понятно, зачем такая сложная проверка, которая не позволяет корректировать ошибки, а избыточность большая. В тоже время, посылка дважды дублируется...
KarapuZ
Участник
Offline6.2
с июн 2013
Юг России
Сообщений: 5025

Дата: 05 Янв 2019 21:08:04 · Поправил: KarapuZ (05 Янв 2019 21:10:09) #

Ещё одна "загадка", американская. Сигнал знаком мне давно, но его предназначение не понятно до сих пор.
Излучение происходит, как правило, на частоте 10640 kHz (центральная частота):


Обращает на себя внимание огромная, для КВ, ширина спектра сигнала, порядка 60 kHz, шире встречались
только сигналы радаров:

В спектре огибающей, яркая линия тактовой, 48 kHz:

В спектре степени 4, проявляются линии несущей и боковушек:

На фазовой плоскость мне не ясно, в фазовом модуле SA детектируется оффсетная мода, да и само созвездие
похоже как на OQPSK, но демодуляция сигнала в FSK демодуляторе дает интересный результат, но об этом
ниже:

Вот запись сигнала.
И, просьба к аналитикам, если у кого найдется время, демодулировать сигнал (я пробовал обработать его
как ЧМ-2), произвести анализ рекуррентного скремблера в потоке, на основе этого анализа дескремблировть поток и поделиться своим результатом, что вышло, а возможно и соображениями о
"предназначении" этого "монстра" КВ.
P.S. Сигнал можно наблюдать вживую, на удалённых SDR ресиверах Атлантического побережья США.
TevatroN
Участник
Offline3.0
с дек 2010
Рига
Сообщений: 441

Дата: 06 Янв 2019 04:33:01 #

Никогда не принимал такое.

11мб
https://yadi.sk/d/_UyPXxHUl3xHZw
115мб
https://yadi.sk/d/jMewkIXh2wUzlQ
cryptomaster
Участник
Offline4.0
с апр 2007
Латвия, Рига
Сообщений: 2409

Дата: 06 Янв 2019 17:45:53 #

TevatroN
Сигнал, по своей структуре, достаточно редкий. Режим излучения GFSK, скорость передачи 4800 бод:


Увеличить


Особенностью сигнала является применение трех-уровнего кодирования (код RZ), что в эфире до сих пор не встречал:


Увеличить



Увеличить


Работа равномерными короткими посылками характерна для систем телеметрии. Конкретно о "железе" что-либо сказать не представляется возможным...
cryptomaster
Участник
Offline4.0
с апр 2007
Латвия, Рига
Сообщений: 2409

Дата: 06 Янв 2019 18:19:04 #

KarapuZ
Результат достаточно интересный - передавалась М-последовательность х^22+x^17+1.
Т.к. режим OQPSK схож с GMSK, то, как получатся практически, его можно демодулировать простым FSK-демодулятором...
TevatroN
Участник
Offline3.0
с дек 2010
Рига
Сообщений: 441

Дата: 06 Янв 2019 20:17:37 #

Сигнал, по своей структуре, достаточно редкий. Режим излучения GFSK, скорость передачи 4800 бод:
cryptomaster
Спасибо, заметил что вы из Риги, значит сами можете наблюдать этот сигнал, я принял его в Кенгарагсе возле Щецина. 457.912500 МГц.
killer258
Участник
Offline3.2
с янв 2010
Тула
Сообщений: 2395

Дата: 06 Янв 2019 21:15:08 #

А это что за цифровуха на 72 мегагерцах ?

https://transfiles.ru/bs2my

https://transfiles.ru/iyl9m
cryptomaster
Участник
Offline4.0
с апр 2007
Латвия, Рига
Сообщений: 2409

Дата: 06 Янв 2019 21:46:27 #

TevatroN
сами можете наблюдать этот сигнал, я принял его в Кенгарагсе возле Щецина. - я в районе мотормузея. Посмотрел, не проходит. Возможно он у Вас локальный.
KarapuZ
Участник
Offline6.2
с июн 2013
Юг России
Сообщений: 5025

Дата: 06 Янв 2019 23:14:53 #

cryptomaster
передавалась М-последовательность х^22+x^17+1 Спасибо, что проверили, у меня тоже так вышло.
Но осталось непонятным назначение этих передач, а происходят они регулярно на протяжении уже нескольких лет...
asv
Участник
Offline3.0
с апр 2008
Сообщений: 1530

Дата: 07 Янв 2019 01:59:13 #

Но осталось непонятным назначение этих передач, а происходят они регулярно на протяжении уже нескольких лет...
Как вариант: ЗГРЛС, зондирование канала, исследовательские задачи радиолокационной направленности.
ansanto
Участник
Offline1.3
с мар 2015
Италия
Сообщений: 103

Дата: 12 Янв 2019 16:41:16 #

KarapuZ
Кажется, что эти адаптивные сигналы имеют общую структуру, состоящую из суперкадра, который состоит из 8 кадров. Определенно, волновые сигналы не относятся к 110D App.D или STANAG-5069, но важно отметить, что пакеты 2400Bd представляют собой сигналы 3G, в основном FSLU BW5 и, возможно, WB-ALE (расширения 3G для широкополосных операций).



ansanto
Участник
Offline1.3
с мар 2015
Италия
Сообщений: 103

Дата: 12 Янв 2019 17:38:50 #

KarapuZ
только что записал: явно две станции, использующие стандартную парадигму 3G WB (на мой взгляд)



https://yadi.sk/d/9Imj9tLkYZHGTQ
KarapuZ
Участник
Offline6.2
с июн 2013
Юг России
Сообщений: 5025

Дата: 13 Янв 2019 00:21:58 #

ansanto
явно две станции, использующие стандартную парадигму 3G WB (на мой взгляд)
Спасибо Антонио. Мне кажется, это верное направление. Судя по некоторым данным в сети, источники излучения могут находится на одной из трасс Нью-Йорк - Флорида, а тесты инициированы Harris Corporation и Rockwell Collins.
cryptomaster
Участник
Offline4.0
с апр 2007
Латвия, Рига
Сообщений: 2409

Дата: 22 Янв 2019 19:02:10 #

Сегодня немного "поохотился" на голландском WebSDR. В результате:
1. Нашел пакетный сигнал со скоростью 3000 бод, однако в определении режима передачи затрудняюсь:


Увеличить


Есть предположение, что это известный сигнал РФ в режиме PSK8. Запись положил СЮДА.

2. На "всем известных" частотах 7050 и 7055 Кто-то пытался заглушить частоты, сначала, отдельными сеансами передачи в режиме MSK и скоростью 521 бод (период был 8 бит, кодовая структура, по стартовой части, похожа на AX25) и голосовым объявлением "Attention ........"


Увеличить


Затем, на этих же частотах, эта же передача, наблюдалась в длительном режиме с периодом 445 бит.

Упаковка с записями и битовыми потоками ТУТ.
KarapuZ
Участник
Offline6.2
с июн 2013
Юг России
Сообщений: 5025

Дата: 24 Янв 2019 00:06:52 · Поправил: KarapuZ (24 Янв 2019 00:15:57) #

cryptomaster
что это известный сигнал РФ в режиме PSK8
Да, в базе сайта есть такой, PSK-8 3000 symb/sec, принадлежность CIS.
На "всем известных" частотах 7050 и 7055 Кто-то пытался заглушить частоты, сначала, отдельными сеансами передачи в режиме MSK и скоростью 521 бод
Чем там, на 7050 только не страдают:), в данном случае после демодуляции и декода (ASCII) содержание
посылок следующее:
_______________________________
«««««««««««««ZCZC-CIV-RMT-051181-051700-051093-051199-051095-051830+0100-1641516-WAVYTV10-

Это сигналы из серии американских оповещений при стихийных бедствиях, авариях и т.п.
Похоже, на 7050 транслировали аудио-дорожку из подобного ролика.

С описанием формата сообщений можно ознакомится в этом документе.

И, что интересно, аналогичный текст сообщения, анализировался к примеру здесь...
cryptomaster
Участник
Offline4.0
с апр 2007
Латвия, Рига
Сообщений: 2409

Дата: 24 Янв 2019 10:36:51 #

KarapuZ
Спасибо за столь подробную информацию! Позже на этих частотах "крутили" запись израильской NAVY.
cryptomaster
Участник
Offline4.0
с апр 2007
Латвия, Рига
Сообщений: 2409

Дата: 24 Янв 2019 12:10:29 #

С недавнего времени вот ЭТА передача сменила формат. Теперь параллельно работают два источника с задержкой на один блок:


Увеличить
DVE
Участник
Offline3.7
с ноя 2006
EU
Сообщений: 4537

Дата: 17 Фев 2019 13:56:28 · Поправил: DVE (17 Фев 2019 15:07:28) #

Кто-нибудь пробовал декодировать ADSB? Вроде просто, а что-то фигня получается.

Судя по описанию - частота 1090, импульсная модуляция, заголовок, потом тело пакета, в сумме 120мкс:

Увеличить



Увеличить


Modulation: Pulse Position Modulation
Data Rate: 1 Mbit/s
Short Squitter Length: 56 microseconds
Extended Squitter Length: 112 microseconds

Но записываю IQ с 1090, открываю в SA, применяю амплитудный детектор, какая-то фигня на выходе, ничего похожего, даже по длине (время внизу явно не 120мкс):

Увеличить


Что я делаю не так?

Если кому интересно, файл записи:
http://www.radioscanner.ru/uploader/2019/adsb_1090.wav
Sergant
Участник
Offline3.0
с мая 2017
CCCP
Сообщений: 546

Дата: 17 Фев 2019 20:45:04 #

DVE
Если кому интересно, файл записи:
Не качается запись.
DVE
Участник
Offline3.7
с ноя 2006
EU
Сообщений: 4537

Дата: 17 Фев 2019 22:40:58 #

Сохраните через "Скачать как", это wav с частотой дискретизации 4000000, а браузерный проигрыватель пытается его проиграть :)
asv
Участник
Offline3.0
с апр 2008
Сообщений: 1530

Дата: 17 Фев 2019 22:51:40 #

DVE
Для начала, у Вас запись квадратурная, а заголовок файла - WAV mono. Возможно, дело в неверной интерпретации формата.
asv
Участник
Offline3.0
с апр 2008
Сообщений: 1530

Дата: 17 Фев 2019 22:52:17 #

По крайней мере, такое впечатление создается, если посмотреть на сонограмму.
DVE
Участник
Offline3.7
с ноя 2006
EU
Сообщений: 4537

Дата: 17 Фев 2019 23:03:34 #

Странно. Я обрезал в SA Free через "скопировать фрагмент", думал что он формат оригинальный сохраняет при обрезании.

Выложил исходник целиком: https://www.dropbox.com/s/l5kotcrlx0exepe/HDSDR_20190217_103215Z_1090000kHz_RF.wav?dl=0 (63Мб)
Sergant
Участник
Offline3.0
с мая 2017
CCCP
Сообщений: 546

Дата: 18 Фев 2019 16:07:52 · Поправил: Sergant (18 Фев 2019 16:10:02) #

Выложил исходник целиком:
У Вас формат записи не WAV, да и к тому же стерео. Запишите моно, с дискретом 8 или 11,025 кГц с разрешением 16 бит. Поэтому в SA у Вас абракадабра получается.
P.S. Запись даже в вышеуказанные параметры не конвертируется.
DVE
Участник
Offline3.7
с ноя 2006
EU
Сообщений: 4537

Дата: 18 Фев 2019 16:36:06 #

Это IQ-запись с HDSDR, поэтому она в стерео, SR=4000000. Конвертировать в 11025 не поможет, длина одного блока данных 120 микросекунд. Боюсь, чтобы извлечь что-то, IQ придется читать напрямую. Попробую через Python визуализацию сделать, может будет удобнее чем в SA.
Sergant
Участник
Offline3.0
с мая 2017
CCCP
Сообщений: 546

Дата: 18 Фев 2019 16:52:17 #

По мне лучше WAV анализировать (в IQ всегда можно в SA конвертнуть если что).
Sergant
Участник
Offline3.0
с мая 2017
CCCP
Сообщений: 546

Дата: 18 Фев 2019 16:58:44 #

У Вас программа обработки не декодирует сигнал или как?
