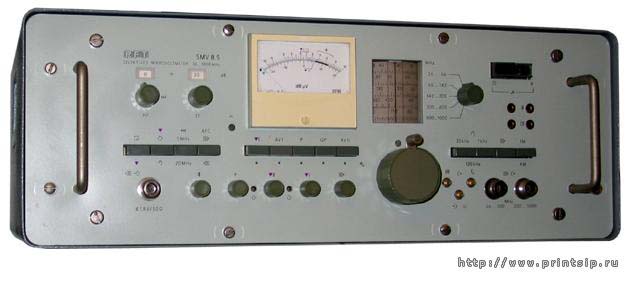

ГДРовский прибор SMV 8.5 - Селективный микровольтметр и измеритель напряжения помех. Диапазон частот от 26 до 1000 МГц, применялся в радиочастотной службе.
Селективный вольтметр 0- 125 дБ, 1 мкВ - 1,78 В, 26-1000 МГц
SMV 8,5 работает в полосе частот 26-1000 МГц при чувствительности 1 мкВ.
Прибор SMV 8,5 сочетаем с любыми антеннами, имеющими выход 50 Ом.
SMV 8,5 имеет ЧМ и АМ детекторы, неплохой набор полос пропускания и крайне удобный компенсационный метод измерения пиковых значений импульсных сигналов.
Прибор SMV 8,5 применим при проведении всех измерений, входящих в понятие СИ.
Прибор SMV-8,5 предназначен для измерения синусоидальных высокочастотных напряжений и для квазипикового измерения импульсных напряжений помех. Работает в полосе частот 26–1000 МГц при чувствительности 1 мкВ. Сочетаем с любыми антеннами, имеющими выход 50 Ом. Имеет ЧМ и АМ детекторы, неплохой набор полос пропускания и крайне удобный компенсационный метод измерения пиковых значений импульсных сигналов. Применим при проведении всех измерений, входящих в понятие СИ.
Селективный микровольтметр типа SMV 8.5 является высокочувствительным гетеродинным измерительным приёмником, работающим в частотном диапазоне от 26 МГц до 1000 МГц. Прибор предназначен для измерения синусоидальных высокочастотных напряжений и для квазипикового измерения импульсных напряжения помех.
С измерительными антеннами типа DP3 / ATR 2 , DP 1 / ATR2 или LPA 1 /ATR 2, селективный микровольтметр типа SMV 8,5 может применяться в качестве прибора для измерения напряженности поля радиопомех.
Универсальные характеристики прибора и многосторонние возможности комбинации его с другими приборами обеспечивают многочисленные возможности эксплуатации в лабораториях по разработке и исследованию, на испытательных стендах, при проектировании и контроле передающих станций, в техника измерения радиопомех и в технике измерения несущей частоты.
Селективное измерение высокочастотных напряжений микровольтметром SMV 8.5 , в частности в смесях частот, как например, измерение спектров модуляции, измерение гармоник и искажений.
Измерение синусоидальных и импульсных напряжений радиопомех с целью устранения помех радиоприёму.
Измерение полезных напряженностей поля и напряженностей поля радиопомех, электромагнитных полей излучения в условиях, как стационарной эксплуатации, так и вне лаборатории под открытым небом.
С помощью встроенного генератора могут производиться измерения ослабления и усиления. Вместе с мостом для измерения коэффициента отражения, или с направленным ответвителем, или с измерительной линией, можно, например, измерить согласование без измерительного генератора.
Предел измерения ослабления при применении встроенного генератора составляет 95 дБ (выходное напряжение встроенного генератора равно 95 дБ относительно I мкВ, при сопротивлении нагрузки 50 Ом).
При кратковременных измерениях напряжения, например, при снятии частотных характеристик, может включаться при калибровке автоматическая регулировка усиления. Этим упрощается и укорачивается процесс калибровки приёмника, так что снятие частотных характеристик значительно ускоряется.
Основные технические характеристики прибора SMV 8,5:
0 — 125 дБ (1 мкВ — 1,78 В), 26 МГц — 1000 МГц.
Пределы измерение напряжения ступенями по 5 дБ и 10 дБ
При виде работ "АV1" от 0 до 125 дБ (относительно
I мкВ) или от —5 дБ до 120 дБ (относ.1 мкВ) (при увелич. усил. на 5 дБ )
Наименьшее напряжение для 10 дБ относительно 1 мкВ
полного отклонения индикаторного прибора 5 дБ (относительно 1 мкВ) (при увеличении усиления на 5 дБ)
При виде работ "AV 2 " от 0 до 125 дБ (относ. I мкВ)
Наименьшее напряженние для полного отклон. индикатор. прибора 20 дБ относи 1 мкВ
Для импульсных напряжений помех при частотах следования импульсов
Частота следования импульсов
< 2Гц от 10 дБ до 45 дБ (75 дБ)
> или = 2Гц от 10 дБ до 50 дБ (80 дБ)
> или = 5Гц от 10 дБ до 55 дБ (85 дБ)
> или = 10Гц от 10 дБ до 60 дБ (90 дБ)
> или = 50Гц от 10 дБ до 70 дБ (100 дБ)
> или = 100 Гц от 10 дБ да 75 дБ (105 дБ)
> или = 500 Гц от 10 дБ до 80 дБ (110 дБ)
> или = 1 кГц от 10 дБ до 85 дБ (115 дБ)
Для синусоидальных напряжении от 10 дБ до 85 До (125 дБ)
|
|
|
|
|
|
