Q-Mac HF-90M (носимый)
Военный SSB КВ-трансивер Q-Mac HF-90M разработан на основе гражданского HF-90. Соответствует стандартам MIL-STD-810F по вибростойкости и IP68 по пыле- и влагонепроницаемости, выдерживает погружение в воду на глубину 0.5 м. Разъемы, органы управления и пульт управления соответствуют военным стандартам. Выходная мощность до 50 Вт. Возможна работа с ППРЧ (опция).

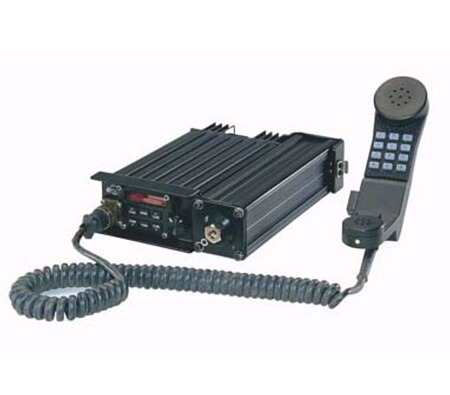

Носимый вариант HF-90M выполнен в одном моноблочном корпусе с автоматическим САУ и аккумулятоной батареей (фото 1). Моноблок, антенны и аксессуары размещаются в специальных отделениях на переносной раме. Полный вес комплекта составляет 8 кг (фото 2). Также предлагается облегченный комплект в рюкзаке весом 4.5 кг (фото 3). При необходимости трансивер может быть использован в автомобильном или стационарном варианте.
Q-Mac HF-90M (носимый), фото №2 Q-Mac HF-90M (носимый), фото №3 Q-Mac HF-90M (носимый), фото №4 Q-Mac HF-90M (носимый), фото №5
Полезные ссылки:
1. Q-Mac HF-90 - service manual
2. AT-Communication - представительство Q-Mac в России и СНГ


1. Технические характеристики

Общие
Диапазон частот: 2 - 30 МГц
Годы выпуска: с 1994 г.
Соответствие стандартам:
• MIL-STD-810F: по вибростойкости
• IP68: по пыле- и влагонепроницаемости
Организация памяти (количество каналов): 255 каналов
Шаг сетки частот: 100 Гц
Стабильность частоты: ± 2 ppm (±1 ppm при t=0~+40 С)
Тип излучения
• USB, LSB (J3E)
• АМ (только на прием)
• FSK
• CW (опция)
Диапазон температур:
• рабочая температура: -30 ~ +60 °С
• температура хранения: -30 ~ +80 °С
(при влажности до 95% без конденсации)
Тип антенного разъема: BNC
Сопротивление антенны: 50 Ом
Сигнальные системы: избирательный вызов CCIR 493-4 (опция)
Напряжение питания: 10 – 28 В (номинальное 12 – 24 В)
Потребляемый ток:
• прием 310 мА
• передача 2 – 10 А (в зависимости от мощности выходного сигнала)
Программирование: с передней панели, DTMF-трубки или компьютера
Среднее время замены модулей: 4 мин.
Среднее время наработки на отказ: 6000 час.
Габаритные размеры (трансивера): 112 x 47 x 220 мм
Вес
• трансивера: 1 кг
• стандартного переносного комплекта: 8 кг
• облегченного переносного комплекта: 4.5 кг


Передатчик

Выходная мощность: 10 Вт, 50 Вт
При настройке антенны: 20 Вт + тон 1000 Гц
Подавление гармоник: более 40 дБ
Подавление второй боковой полосы: более 45 дБ
Подавление несущей (SSB): более 50 дБ
Подавление побочных излучений: более 40 дБ
Подавление шумов: более 35 дБ
Коэффициент нелинейных искажений: менее 5% при 70% пиковой мощности
Сопротивление микрофона (гарнитуры): 400 Ом
Аудиочастотная характеристика: 270 – 2800 Гц
Защита от перегрузки: ALC (автоматический контроль уровня)


Приемник

Тип: супергетеродин с двойным преобразованием
Диапазон точной подстройки приемника: ±7 ppm (±70 Гц при 10 МГц)
Промежуточные частоты
• 1-я 83.16 МГц
• 2-я 455 кГц
Чувствительность: не хуже 0.25 мкВ при 10 дБ S/N
Избирательность по соседнему каналу: 2.3/4.8 кГц -6/-60 дБ
Интермодуляционная избирательность: более 70 дБ
Избирательность по зеркальным каналам: более 50 дБ
Избирательность по побочным каналам: более 60 дБ
Избирательность по ПЧ: более 60 дБ
Интермодуляционные искажения 3-го порядка: +18 дБм
АРУ: менее 3 дБ при напряжении от 3 мВ до 1В
Аудиочастотная характеристика: 270 – 2800 Гц
Сопротивление НЧ-выхода: 8 Ом
Выходная мощность НЧ (звука): 2 Вт (при КНИ 5%)



2.Функции, возможности, управление и т.п.

Конструкция: сплошной металлический корпус с передней панелью и радиатором

Покрытие: черный анодированный алюминий

Все разъемы покрыты золотом.

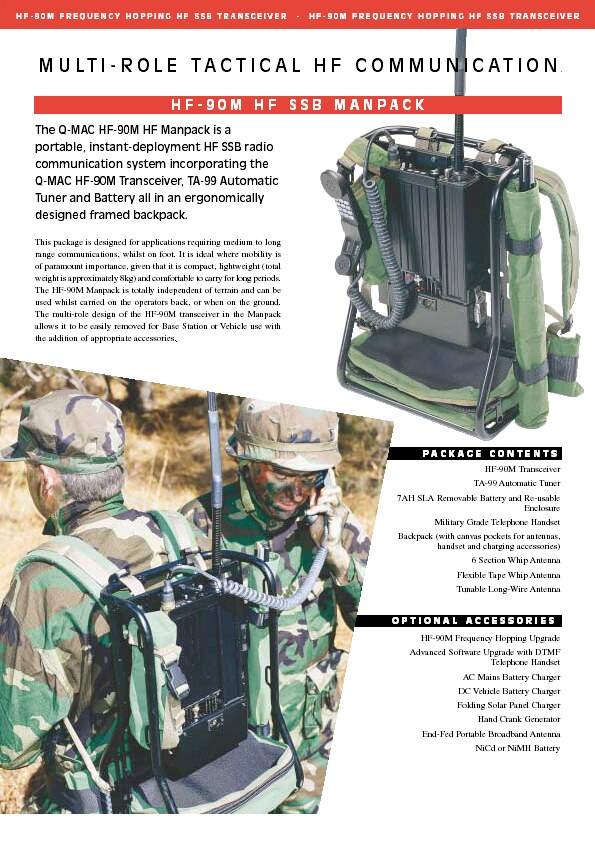

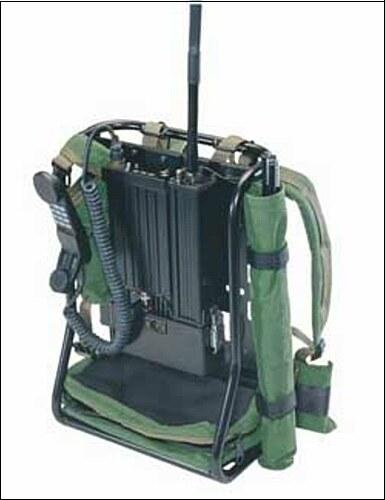

Комплект поставки с креплением на металлической раме (MX9011):
• трансивер HF-90M
• телефонная трубка QM4016
• автоматическое САУ TA-99 в комплексте с соединительным и заземляющим кабелями
• складная штыревая антенна (6 секций)
• антенна типа "луч" в комплекте
• плоская гибкая антенна
• аккумуляторная батарея (SLA, 7 Ач) в комплекте с аксессуарами
• металлическая носимая рама с карманами для аксессуаров

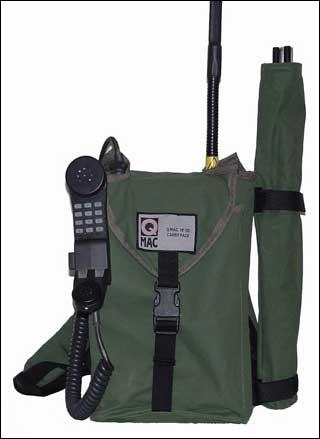

Комплект поставки ультралегкий с рюкзаком (MX9000):
• трансивер HF-90M
• телефонная трубка QM4016
• автоматическое САУ TA-99 в комплексте с соединительным и заземляющим кабелями
• складная штыревая антенна (8 секций)
• антенна типа "луч" в комплекте
• плоская гибкая антенна
• аккумуляторная батарея (7 Ач) в комплекте с аксессуарами
• аккумуляторная батарея (Li-ion, 7.6 Ач) в комплекте с аксессуарами
• Легкий матерчатый рюкзак


ППРЧ (псевдослучайный перескок частот)

Данный режим работы предназначен для борьбы с прослушиванием канала связи, пеленгацией места выхода в эфир и снижения эффективности средств РЭБ. В режиме ППРЧ рабочая частота меняется 5 раз в секунду в полосе шириной 256 кГц по алгоритму псевдослучайных чисел (DES). Вероятность повторения последовательности использованных частот составляет 1 раз в 457 миллионов лет.

Для связи в одной радиосети в каждый трансивер при помощи DTMF-трубки должен быть введен одинаковый 11-значный цифровой код, выбрана одна и та же боковая полоса (USB или LSB) и стартовая частота. Код неизвлекаемый.

Одновременная синхронизация работающих в ППРЧ-радиосети трансиверов не требуется. Синхронизация происходит по наличию сигнала автоматически в течении 6-53 сек. (в среднем 26 сек.)

В режиме ППРЧ также, как и в обычном режиме, может быть использован избирательный вызов CCIR 493-4. Для включения режима ППРЧ в трансивер должны быть установленны дополнительные аксессуары - QM9056 и QM9061 (см. раздел "Аксессуары").



3. Аксессуары

QM9056
Комплект модернизации трансивера до уровня "Advanced". Включает следующие опции:
• стандартная телефонная трубка QM4016 заменяется DTMF-трубкой QM4014
• программирование трансивера с трубки
• избирательный и телефонный вызов CCIR 493-4
• режим маяка CCIR 493-4
Модернизация включает в себя обновление программного обеспечения трансивера.

QM9061
Комплект для использования ППРЧ. Устанавливается только в трансиверы, доведенные до уровня "Advanced". Экспорт данного комплекта из Австралии контроллируется государством.
Характеристики:
• режим работы: SSB + синхронизация в FSK
• ширина рабочей полоса: 256 кГц
• всего рабочих полос: 103
• частот синхронизации: 8
• длительность 1й посылки синхронизации: 0.9 сек.
• способ ввода кода: с DTMF-клавиатуры
• комбинаций кода: 7.2 x 10^16
• алгоритм кода: модифицированный DES

TA-99
Носимое автоматическое САУ
Характеристики:
• диапазон частот: 3-15 МГц
• типовой КСВ: менее 2
• время настройки антенны: не более 3 сек
• типы антенн: короткий штырь, длинный штырь, лучевая
• входное сопротивление: 50 Ом
• ток потребления (в режиме покоя): 30mA
• напряжение питаний: 12 В
• габариты: 205 x 50 x 50 мм
• вес: 700 г

QM7301
Складная штыревая антенна
• 6 секций, длина 3 м, диапазон 3.5-26 МГц

QM7302
Складная штыревая антенна
• 2 секции, длина 1 м, диапазон 3.5-26 МГц

QM7309
Плоская гибкая антенна
• длина 1 м, диапазон 3.5-26 МГц

QM7310
Антенна типа "луч"
• длина 7 м, противовес 5 м, диапазон 2.5-20 МГц

QM8020M
Складная солнечная батарея для зарядки свинцово-кислотного (SLA) аккумулятора. Мощность 10.8 Вт. В комплекте кабели, соединительные разъемы. Вес 1.3 кг.

QM8020M
Складная солнечная батарея для зарядки Li-ion аккумулятора. Мощность 10.8 Вт. В комплекте кабели, соединительные разъемы и регулятор уровня зарядки. Вес 1.5 кг.

QM8024M
Автомобильное зарядное устройство для зарядки свинцово-кислотного аккумулятора (не подходит для Li-ion!). 13.8 / 14.5 В.

QM8022M
Настольное зарядное устройство для зарядки свинцово-кислотного аккумулятора (не подходит для Li-ion!). 115/230 В, 12 В DC, 2 А.

QM8028M
Генератор с ручным приводом для зарядки свинцово-кислотного аккумулятора (не подходит для Li-ion!). Выходное напряжение 13.8–16.2 В, ток 1.15–1.35 A (при вращении со скоростью 60 об./мин.) Поставляется с креплением на ствол дерева, подставкой и соединительным кабелем. Вес 2.7 кг.
