Профессиональная радиостанция Vertex VX-231
Q-Mac HF-90 (стационарный)
Компактный SSB КВ-трансивер. 50 Вт. Стационарная конфигурация.
Начало » Q-Mac
Категория Радиостанции КВ стационарные и мобильные
Q-Mac HF-90 (стационарный)

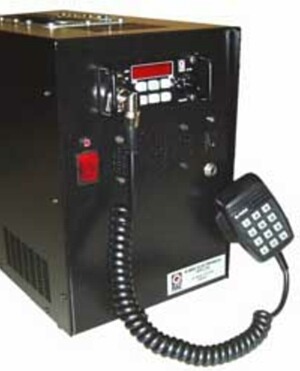

Q-Mac HF-90 - самый маленький в мире SSB КВ-трансивер с выходной мощностью до 50 Вт. Стационарный вариант HF-90M выполнен в одном моноблоке с источником питания и резервным аккумулятором. В комплект также входит широкополосная базовая дипольная антенна. Вес комплекта 42 кг. При необходимости трансивер может быть снят и использован в переносном или автомобильном варианте. Возможна работа с ППРЧ (опция).

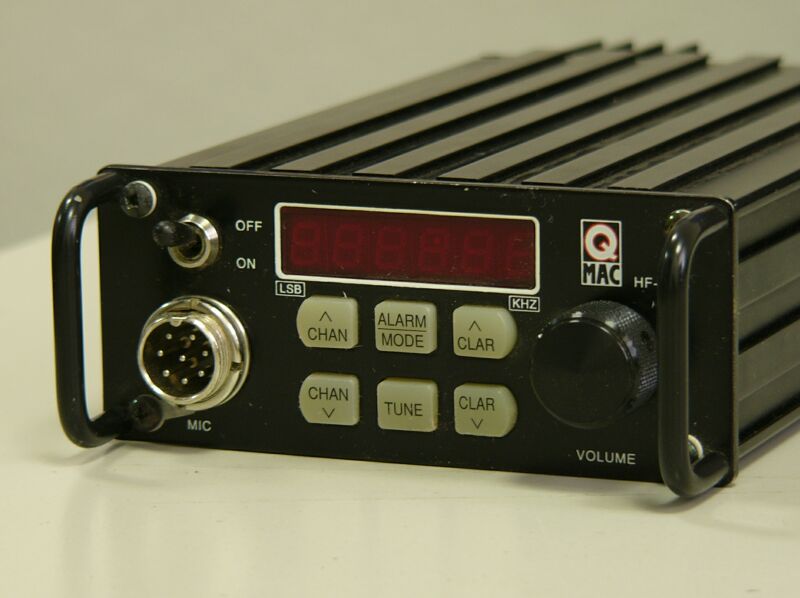

Q-Mac HF-90 (стационарный), фото №2 Q-Mac HF-90 (стационарный), фото №3 Q-Mac HF-90 (стационарный), фото №4 Q-Mac HF-90 (стационарный), фото №5
Полезные ссылки:
1. AT-Communication - представительство Q-Mac в России и СНГ


1. Технические характеристики

Общие

Диапазон частот: 2 - 30 МГц
Годы выпуска: с 1994 г.
Соответствие стандартам: IP54: по устойчивости к внешним воздействиям
Организация памяти (количество каналов): 255 каналов
Шаг сетки частот: 100 Гц
Стабильность частоты: ±2 ppm (±1 ppm при t=0~+40 С)
Тип излучения
• USB, LSB (J3E)
• АМ (только на прием)
• FSK
• CW (опция)
Диапазон температур
• рабочая температура: -30 ~ +60 °С
• температура хранения: -30 ~ +80 °С (при влажности до 95% без конденсации)
Тип антенного разъема: BNC
Сопротивление антенны: 50 Ом
Сигнальные системы: избирательный вызов CCIR 493-4 (опция)
Напряжение питания: 12 – 24 В
Потребляемый ток:
• прием 310 мА
• передача 2 – 10 А (в зависимости от мощности выходного сигнала)
Программирование: с передней панели, DTMF-трубки или компьютера

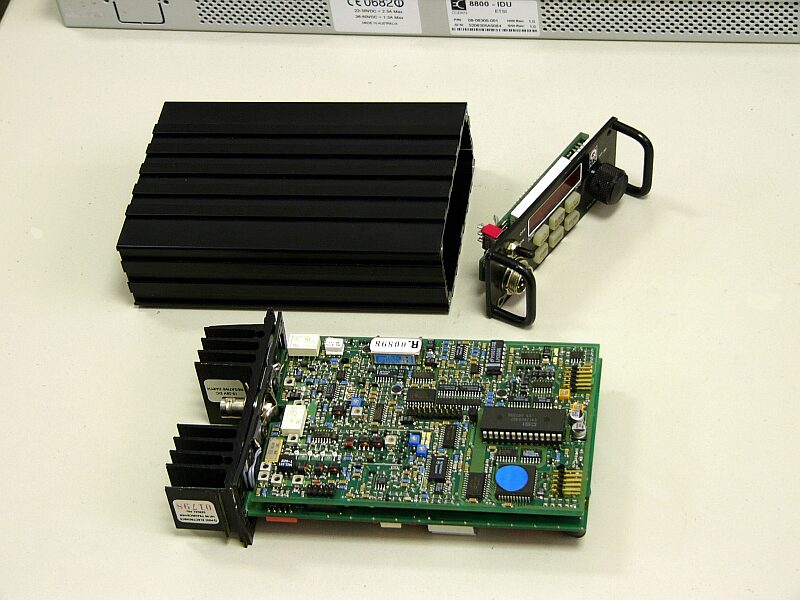

Среднее время замены модулей: 4 мин.
Среднее время наработки на отказ: 6000 час.
Габаритные размеры (трансивера): 112 x 47 x 220 мм
Вес:
• трансивера: 1 кг
• стационарного комплекта: 42 кг


Передатчик

Выходная мощность: 10 Вт, 50 Вт
Подавление гармоник: более 40 дБ
Подавление второй боковой полосы: более 45 дБ
Подавление несущей (SSB): более 50 дБ
Подавление побочных излучений: более 40 дБ
Подавление шумов: более 35 дБ
Коэффициент нелинейных искажений: менее 5% при 70% пиковой мощности
Сопротивление микрофона (гарнитуры): 400 Ом
Аудиочастотная характеристика: 270 – 2800 Гц
Защита от перегрузки: ALC (автоматический контроль уровня)


Приемник

Тип: супергетеродин с двойным преобразованием
Диапазон точной подстройки приемника: ±7 ppm (±70 Гц при 10 МГц)
Промежуточные частоты
• 1-я 83.16 МГц
• 2-я 455 кГц
Чувствительность: не хуже 0.25 мкВ при 10 дБ S/N
Избирательность по соседнему каналу: 2.3/4.8кГц -6/-60дБ
Интермодуляционная избирательность: более 70 дБ
Избирательность по зеркальным каналам: более 50 дБ
Избирательность по побочным каналам: более 60 дБ
Избирательность по ПЧ: более 60 дБ
Интермодуляционные искажения 3-го порядка: +18 дБм
АРУ: менее 3 дБ при напряжении от 3 мВ до 1В
Аудиочастотная характеристика: 270 – 2800 Гц
Сопротивление НЧ-выхода: 8 Ом
Выходная мощность НЧ (звука): 2 Вт (при КНИ 5%)


2. Функции, возможности, управление и т.п.

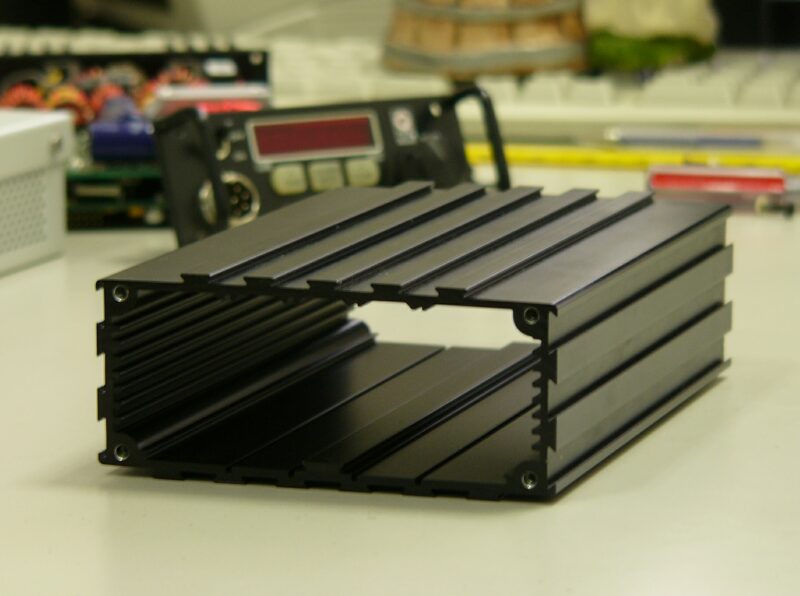

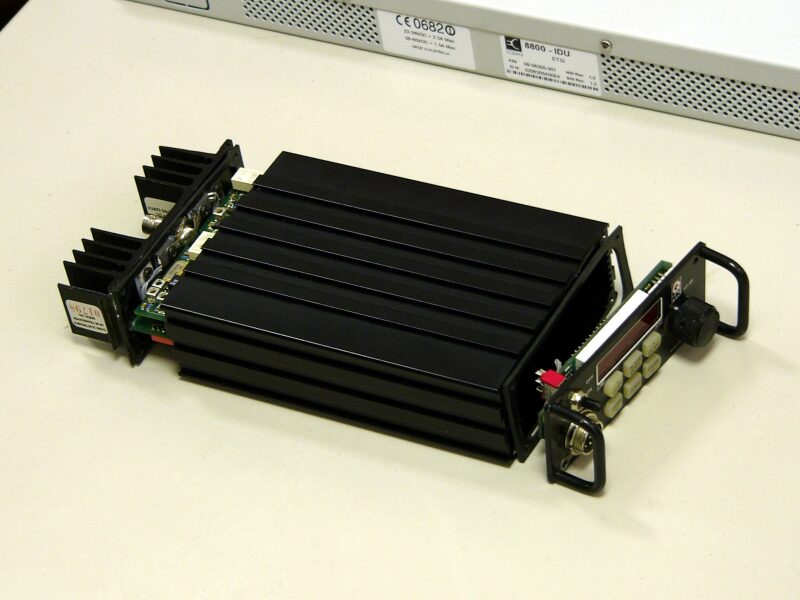

Конструкция: сплошной металлический корпус с передней панелью и радиатором

Покрытие: черный анодированный алюминий

Все разъемы покрыты золотом.

Комплект поставки стационарный (QM9020):
• трансивер HF-90 с тангентой
• металлический моноблочный корпус
• сетевой блок питания 115/230 В, 15 А
• резервная аккумуляторная батарея (гелевая,7 Ач)
• аварийный переключатель источника питания
• внешний динамик с регулировкой громкости
• широкополосная базовая дипольная антенна QM7002
Комплект может быть поставлен без корпуса для установки всех устройств отдельно

ППРЧ (псевдослучайный перескок частот)

Данный режим работы предназначен для борьбы с прослушиванием канала связи, пеленгацией места выхода в эфир и снижения эффективности средств РЭБ. В режиме ППРЧ рабочая частота меняется 5 раз в секунду в полосе шириной 256 кГц по алгоритму псевдослучайных чисел (DES). Вероятность повторения последовательности использованных частот составляет 1 раз в 457 миллионов лет.

Для связи в одной радиосети в каждый трансивер при помощи DTMF-трубки должен быть введен одинаковый 11-значный цифровой код, выбрана одна и та же боковая полоса (USB или LSB) и стартовая частота. Код неизвлекаемый.

Одновременная синхронизация работающих в ППРЧ-радиосети трансиверов не требуется. Синхронизация происходит по наличию сигнала автоматически в течении 6-53 сек. (в среднем 26 сек.)

В режиме ППРЧ также, как и в обычном режиме, может быть использован избирательный вызов CCIR 493-4. Для включения режима ППРЧ в трансивер должны быть установленны дополнительные аксессуары - QM9051 (или QM9058 или QM9057) и QM9061 (см. раздел "Аксессуары").



3. Аксессуары

QM9051
Комплект модернизации трансивера до уровня "Advanced". Включает следующие опции:
• стандартная тангента заменяется DTMF-тангентой (без динамика)
• программирование трансивера с тангенты
• избирательный вызов CCIR 493-4
• телефонный вызов и режим маяка CCIR 493-4
Модернизация включает в себя обновление программного обеспечения трансивера.

QM9058
Комплект модернизации трансивера до уровня "Advanced", аналогичный по опциям предыдущему, со стационарным микрофоном вместо тангенты.

QM9057
Комплект модернизации трансивера до уровня "Advanced", аналогичный по опциям предыдущему, с телефонной трубкой военного класса вместо тангенты.

QM9061
Комплект для использования ППРЧ. Устанавливается только в трансиверы, доведенные до уровня "Advanced". Экспорт данного комплекта из Австралии контроллируется государством.
Характеристики:
• режим работы: SSB + синхронизация вFSK
• рабочая полоса: 256 кГц
• всего рабочих полос: 103 в диапазоне 2-30 МГц
• последовательность перескоков: псевдослучайная
• способ ввода кода: с DTMF-клавиатуры
• комбинаций кода: 7.2 x 10^16
• алгоритм перескоков: модийицированный DES

QM7002
Широкополосная базовая дипольная антенна
Характеристики:
• диапазон: 2 - 30 МГц
• максимальная мощность: 130 Вт (данные), 250 Вт (голос, пиковая)
• конфигурация: горизонтальная или Inverted-V
• длина полотна: 27 м
• минимальная рекомендуемая высота подвеса: 10 м
• ветровая нагрузка: до 210 км/ч
• вес полотна: 4.5 кг
Столбы и крепления в комплект не входят.
