Codan VSAT 5700 (высокой мощности)
Трансиверы VSAT C-диапазона увеличенной мощности
|
| Начало » Codan
|
| Категория |
Спутниковые системы |

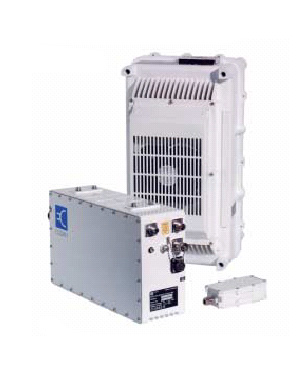

| Трансиверы VSAT C-диапазона серии Codan 5700 "High Power" имеют увеличенную выходную мощность: предлагается два варианта - с усилителями на 60 или 120 Вт. По остальным характеристикам трансиверы в целом аналогичны менее мощным серии 5700 и отличаются высокими техническими и эксплуатационными характеристиками, расширенными возможностями управления и контроля. Конструкция трансиверов модульная. Радиочастотные блоки полностью герметичны и проверены под давлением 34 кПа (5PSI). Пыле- и влагонепроницаемость соответствуют стандарту IP68; допустимо погружение блоков трансивера в воду на глубину до 3-х метров. Трансиверы выпускаются в различных конфигурациях - с одним или двумя синтезаторами, с промежуточной частотой 70 МГц или 140 МГц, с различными опциями. |
Полезные ссылки:
1. AT-Communication - представительство Codan в России и СНГ
|
|
|
1. Технические характеристики
Общие
Диапазон частот
Передача: Band 2. Расширенный С-диапазон: 5850-6425 МГц
Прием: Band 2. Расширенный С-диапазон: 3625-4200 МГц
Соответствие стандартам
• ISO 9001:2000
• IP68 - по пыле- и влагонепроницаемости. Допустимо погружение на глубину до 3-х метров.
Шаг частот синтезатора - 1 МГц
Стабильность частоты: ±2х10-8 (-40 ~ +55 °С)
старение: - ±1х10-7/год)
Полоса частот
• узкополосная версия: 70±20 или 140±20 МГц
• широкополосная версия: 140±40 МГц
Диапазон рабочих температур, влажность: -40 ~ +55 °С, относительная влажность 100%
(возможна дополнительная тепловая защита до +60°С)
(герметичность по IP68, УМ - по IP66)
Типы антенных разъемов
• N-типа
• CPR137-G
Сопротивление антенны блок передатчика: 50 или 75 Ом, выбираемое
блок приемника: 50 Ом
Возвратные потери: 18 дБ минимум при 50 Ом
Напряжение питания: 104-274 В АC, 47-63 Гц
Потребляемый ток:
60 Вт 440 ВА максимум при 115/230 В AC, УМ включен
120 Вт 760 ВА максимум при 115/230 В AC, УМ включен
Интерфейс: последовательный порт RS-232, RS-422 (RS-485)
сандарты протоколов: ASCII, Packet (RS-485)
Охлаждение
конвертер – конвекция
усилитель мощности - обдув
Среднее время наработки на отказ более 100000 часов
Габаритные размеры
конвертер: 110 мм х 410 мм х 240 мм
УМ 60/120 Вт: 280 мм х 355 мм х 495 мм
Вес
конвертер: 8 кг
УМ: 27 кг
Передатчик
Тип: 60 или 120 Вт
Паразитные сигналы / гармоники: -60 дбс максимум / -50 дбс максимум в т. 1 дб GCP
Усиление
• 5 Вт: 71 дБ номинал
• 10, 20, 30, 40 Вт: 74 дБ номинал
Неравномероность усиления
• узкополосная версия: ±1.0 дБ максимум, 40 Мгц
• широкополосная версия: ±2.0 дБ максимум, 80 МГц
Стабильность усиления: ±2.0 дБ максимум (при -40 ~ +55 °С)
Фазовый шум (SSB)
• 100 Гц: -60 dBc/Гц максимум, -75 dBc/Гц типовое
• 1 кГц: -70 dBc/Гц максимум, -80 dBc/Гц типовое
• 10 кГц: -80 dBc/Гц максимум, -85 dBc/Гц типовое
• 100 кГц: -90 dBc/Гц максимум, -95 dBc/Гц типовое
КСВ - 1.25:1 максимум
Диапазон аттенюатора
от 0 до 25 дБ номинал (конвертер)
от 0 до 25 дБ номинал (УМ)
Шаг аттенюатора - 1 дБ номинал
Усилители мощности:
Полупроводниковый усилитель мощности 60 Вт
Выходная мощность при 25 С: +47.8 дБм (60 Вт) типовое при насыщении +47.0 дБм минимум в точке 1 дб GCP
Интермодуляционные искажения: - 26 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Полупроводниковый усилитель мощности 120 Вт
Выходная мощность при 25 С: +50.8 дБм (120 Вт) типовое при насыщении +50.0 дБм минимум в точке 1 дб GCP
Интермодуляционные искажения: - 26 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Приемник
Напряжение на входе: +15В при 75-250 мА (DC)
Паразитные излучения: -65 дБм максимум
Подавление побочных каналов: 50 дБ минимум
Фазовый шум
• 100 Гц: -60 dBc/Гц максимум, -75 dBc/Гц типовое
• 1 кГц: -70 dBc/Гц максимум, -80 dBc/Гц типовое
• 10 кГц: -80 dBc/Гц максимум, -85 dBc/Гц типовое
• 100 кГц: -90 dBc/Гц максимум, -95 dBc/Гц типовое
Коэффициент шума: 18 дБ типовой
Усиление: 45 дБ номинал
Неравномерность усиления
• узкополосная версия: ±1.0 дБ максимум, 40 Мгц
• широкополосная версия: ±2.0 дБ максимум, 80 МГц
Стабильность усиления: ±4.0 дБ максимум (при -40 ~ +55 °С)
Диапазон аттенюатора: 0 дБ - 30 дБ номинал
Шаг аттенюатора: 1 дБ номинал
КСВ - 1.4:1 максимум
2. Функции, возможности, управление и т.п.
Малошумящий усилитель
Приведена спецификация на стандартный МШУ комплекта; возможен выбор МШУ с более низкой шумовой температурой
Вход
Разъем: CPR 229-G
Шумовая температура: 40 К типовое при 25 С
Характеристики усиления
Усиление: 50 дБ минимум
Выход
1 дБ GCP +5 дБм минимум
Интермодуляция 3-го порядка: +16 дБм минимум
Сопротивление: 50 Ом
Разъем: N-типа, розетка
КСВН: 1.5:1 максимум
Режекторный фильтр передатчика (опция)
Приведены спецификационные параметры, возможен выбор режекторного фильтра на диапазоны 2, 3, 4.
Вносимые потери 0,05 дБ максимум
Режекция 55 дБ минимум
Контроль и управление
Контроль и управление всеми функциями осуществляется через последовательный интерфейс. Рабочая конфигурация сохраняется в энергонезависимой памяти (EEPROM) для ее восстановления в случае пропадания напряжения питания.
Универсальный интерфейс
Трансивер VSAT серии 5700 обладает универсальной интерфейсной совместимостью, что позволяет работать с простыми терминалами, ПК-эмулирующими терминалами (обычным компьютером, ноутбуком и персональными органайзерами) без использования дополнительного программного обеспечения.
Опции конфигурации позволяют осуществлять как непосредственное изменение параметров, так и через порты RS 232, RS 422 и RS 485 (2 или 4 проводной).
Для контроля и управления трансивером поставляются два специализированных контроллера:
• 5560 ручной контролер, применяемый при вводе трансивера в эксплуатацию
• 5570 внешний контроллер для размещения в аппаратном зале, осуществляющий функции постоянного контроля и управления трансивером.
Наблюдение и контроль
Интерфейс МШУ
Питание: +15 В при токе 75 – 400 мА
Аварийный вход: см. спецификацию; контакты реле замкнуты, в случае неисправности - разомкнуты
Возможности управления и контроля (Конвертер)
Индикаторы: Дежурный режим, Включен, Разогрев, УМ включен, УМ неисправен, Температура вне рабочего диапазона, Вентилятор неисправен
Органы управления: Питание (выкл./дежурный режим/вкл.), Контроль УМ (запрет/внешний/вкл.), Установки последова-тельного интерфейса, Питание МШУ через входной ВЧ разъем приемника, Выбор источника питания: сеть/аккумулятор
Возможности управления и контроля (УМ)
Индикаторы: В работе, Неисправность, Дежурный режим, В режиме тех. обслуживания
Монитор: Выходная мощность, Температура радиатора, Неисправность
Органы управления: Состояние, Усиление, Компенсация
Возможности удаленного контроля и управления (только через Конвертер)
Последовательный порт: RS 232, RS 422 (RS 485)
Стандарты протоколов: ASCII, Packet (RS 485)
Диапазон адресации пакетного протокола: от 0 до 127
Функции удаленного контроля (последовательный интерфейс): Дежурный режим, Включено, Разогрев, УМ включен, Конвертер неисправен, МШУ неисправен, УМ неисправен,Температура вне рабочего диапазона, Запрет контроля УМ, Включить контроль УМ*, Частота передачи*, Частота приема*, Ослабление передачи*, Ослабление приема*, Компенсация влияния кабеля*, Блокировка опорного генератора*, Разрешение сообщений о неисправ-ностях УМ*, Разрешение сообщений о неисправностях МШУ*, Разрешение сообщений о неисправностях вентилятора*, Температурная компенсация*, Адрес*, Режим УМ*, Блокировка конвертера, Пакетный протокол*, Сопротивление ПЧ*, Частота ПЧ*
Функции удаленного управления (последовательный интерфейс): Питание (дежурный режим/вкл.), Запрет управления УМ, Вкл. управление УМ*, Частота передачи*, Частота приема*, Ослабление передачи*, Ослабление приема*, Компенсация влияния кабеля*, Блокировка опорного генератора*, Разрешение сообщений о неисправностях УМ*, Разрешение сообщений о неисправностях МШУ*, Разрешение сообщений о неисправностях вентилятора*, Выбор температурной компенсации*, Диапазон адресации*, Режим УМ*, Пакетный протокол*, Импеданс ПЧ*, ПЧ*
Все вышеуказанные функции последовательного интерфейса доступны через контроллер удаленного доступа 5570. Функции, поддерживаемые ручным контроллером 5560 обозначены *.
Функции удаленного контроля (по току потребления узлами): Дежурный режим, Разогрев, управление УМ вкл., Неисправность конвертера, Неисправность МШУ, Неисправность УМ, Температура вне рабочего диапазона
Функции удаленного управления (по току потребления узлами): Питание (дежурный режим/вкл.), Запрет управления УМ, Включить управление УМ.
Резервирование "горячего" типа
Дублирующая переключаемая система обеспечивает автоматическое переключение на резервный трансивер в случае неисправности в основном блоке, что гарантирует качество соединения и минимизацию потерь связи. Эта система выполнена для эксплуатации вне помещения, но может поставляться с монитором 5587 дублирующей системы для контроля и управления из аппаратного зала.
Комплектация
Стандартная система мощностью 60 или 120 Вт (C-диапазон)
• УМ (мощность указывается заказчиком)
• Конвертер (ширина полосы ПЧ, тип синтезатора указываются заказчиком)
• Малошумящий усилитель, 40K
• Полный набор монтажных средств (все необходимые соединительные кабели, кабели питания, кабель подключения к ПК, крепежные наборы для блоков трансивера).
Опции и аксессуары
• Ручной контроллер
• Внешний контроллер
• Дублирующая переключаемая система
|
|
|
|
