Codan VSAT 5700
Трансиверы VSAT C-диапазона
|
| Начало » Codan
|
| Категория |
Спутниковые системы |

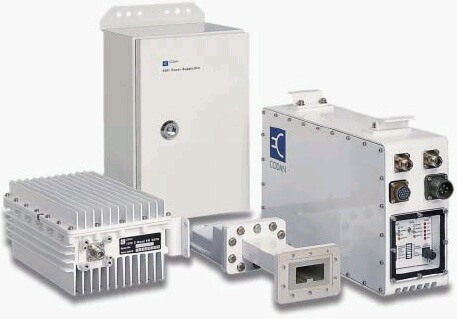

| Трансиверы VSAT C-диапазона серии Codan 5700. Отличаются высокими техническими и эксплуатационными характеристиками, расширенными возможностями управления и контроля. Стандартные значения выходной мощности - 5, 10, 20, 30 и 40 Вт. Конструкция трансиверов модульная. Радиочастотные блоки полностью герметичны и проверены под давлением 34 кПа (5PSI). Пыле- и влагонепроницаемость соответствуют стандарту IP68; допустимо погружение блоков трансивера в воду на глубину до 3-х метров. Трансиверы выпускаются в различных конфигурациях - с одним или двумя синтезаторами, для работы в стандартном или в расширенном С-диапазоне, с промежуточной частотой 70 МГц или 140 МГц, с различными опциями. |
Полезные ссылки:
1. AT-Communication - представительство Codan в России и СНГ
|
|
|
1. Технические характеристики
Общие
Диапазон частот
Передача - Выпускаются следующие версии:
• Band 2. Расширенный С-диапазон: 5850-6425 МГц
• Band 3. INSAT: 6725-7025 МГц
• Band 4. Palapa-C, Thaicom-3, Intelsat VIII-A: 6425-6725 МГц
*Band 3 и 4 не сертифицированы в ЕС
Прием
Band 2. Расширенный С-диапазон: 3625-4200 МГц
Band 3. INSAT: 4500-4800 МГц
Band 4. Palapa-C, Thaicom-3, Intelsat VIII-A: 3400-3700 МГц
Соответствие стандартам
• ISO 9001:2000
• IP68 - по пыле- и влагонепроницаемости. Допустимо погружение на глубину до 3-х метров.
Шаг частот синтезатора: 1 МГц
Формирование частот приема передачи:
D - двойной синтезатор, в диапазонах 2 и 4
S - одиночный синтезатор, в диапазонах 3 и 4
Стабильность частоты: ±2х10-8 (-40 ~ +55 °С)
старение: - ±1х10-7/год)
Полоса частот
• узкополосная версия: 70±20 или 140±20 МГц
• широкополосная версия: 140±40 МГц
Диапазон рабочих температур, влажность: -40 ~ +55 °С, относительная влажность 100%
(возможна дополнительная тепловая защита до +60°С)
(герметичность до 34 кПа, блока питания - по IP55)
Типы антенных разъемов
• N-типа
• CPR137-G (только для Band 2)
Сопротивление антенны
блок передатчика: 50 или 75 Ом, выбираемое
блок приемника: 50 Ом
Возвратные потери: 18 дБ минимум при 50 Ом
Напряжение питания
42-72 В DC (изолированный вход) - стандартно
115/230В ±15% AC - с блоком питания
Потребляемый ток
DC (при номинальном напр.)
5 Вт: 95 Вт максимум, УМ включен
10 Вт: 160 Вт максимум, УМ включен
20 Вт: 200 Вт максимум, УМ включен
30 Вт: 220 Вт максимум, УМ включен
40 Вт: 280 Вт максимум, УМ включен
40 Вт: 40 Вт максимум, УМ выключен
AC (при номинальном напр.)
5 Вт: 150 ВА максимум, УМ включен
10 Вт: 240 ВА максимум, УМ включен
20 Вт: 310 ВА максимум, УМ включен
30 Вт: 340 ВА максимум, УМ включен
40 Вт: 370 ВА максимум, УМ включен
40 Вт: 80 ВA максимум, УМ выключен
Интерфейс: последовательный порт: RS-232, RS-422 (RS-485)
стандарты протоколов: ASCII, Packet (RS-485)
Охлаждение:
конвертер – конвекция
5 Вт - конвекция
10, 20, 30 Вт - обдув
блок питания - конвекция
Среднее время наработки на отказ: более 100000 часов
Габаритные размеры
Конвертер: 110 мм х 410 мм х 240 мм
УМ (5 Вт):
• разъем N-типа на выходе: 120 мм х 370 мм х 185 мм
• волновод на выходе: 120 мм х 380 мм х 185 мм
УМ (10, 20, 30, 40 Вт):
• разъем N-типа на выходе: 165 мм х 415 мм х 215 мм
• волновод на выходе: 165 мм х 420 мм х 215 мм
Блок питания: 200 мм х 160 мм х 370 мм
Вес:
Конвертер: 8 кг
УМ (5 Вт): 4.5 кг
УМ (10, 20, 30 или 40 Вт): 9 кг
Источник питания: 10 кг
Передатчик
Выходная мощность: 5, 10, 20, 30 или 40 Вт
Паразитные сигналы (включая гармоники): Уровень соответствует EN301443 при усилении антенны 53 дБи
Усиление:
• 5 Вт: 71 дБ номинал
• 10, 20, 30, 40 Вт: 74 дБ номинал
Неравномероность усиления
• узкополосная версия: ±1.0 дБ максимум, 40 Мгц
• широкополосная версия: ±2.0 дБ максимум, 80 МГц
Стабильность усиления: ±1.5 дБ максимум (при -40 ~ +55 °С)
Фазовый шум (SSB):
• 100 Гц: -60 dBc/Гц максимум, -75 dBc/Гц типовое
• 1 кГц: -70 dBc/Гц максимум, -80 dBc/Гц типовое
• 10 кГц: -80 dBc/Гц максимум, -85 dBc/Гц типовое
• 100 кГц: -90 dBc/Гц максимум, -95 dBc/Гц типовое
КСВ - 1.5:1 макс.
Диапазон аттенюатора: от 0 до 25 дБ номинал
Шаг аттенюатора: 1 дБ номинал
Усилители мощности:
Полупроводниковый усилитель мощности 5 Вт
Выходная мощность (1 дБ GCP): +37 дБм минимум
Интермодуляционные искажения: - 29 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Полупроводниковый усилитель мощности 10 Вт
Выходная мощность (1 дБ GCP): +40 дБм минимум
Интермодуляционные искажения: - 29 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Полупроводниковый усилитель мощности 20 Вт
Выходная мощность (1 дБ GCP): +43 дБм минимум
Интермодуляционные искажения: - 27 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Полупроводниковый усилитель мощности 30 Вт
Выходная мощность (1 дБ GCP): +44.8 дБм минимум
Интермодуляционные искажения: - 27 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Полупроводниковый усилитель мощности 40 Вт
Выходная мощность (1 дБ GCP): +45.7 дБм минимум
Интермодуляционные: искажения - 25 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Приемник
Напряжение на входе: +15В при 75-250 мА (DC)
Паразитные излучения: -65 дБм максимум
Подавление побочных каналов: 50 дБ минимум
Фазовый шум
• 100 Гц: -60 dBc/Гц максимум, -75 dBc/Гц типовое
• 1 кГц: -70 dBc/Гц максимум, -80 dBc/Гц типовое
• 10 кГц: -80 dBc/Гц максимум, -85 dBc/Гц типовое
• 100 кГц: -90 dBc/Гц максимум, -95 dBc/Гц типовое
Коэффициент шума: 18 дБ типовой
Усиление: 45 дБ номинал
Неравномерность усиления
• узкополосная версия: ±1.0 дБ максимум, 40 Мгц
• широкополосная версия: ±2.0 дБ максимум, 80 МГц
Стабильность усиления: +5.0/-4.0 дБ максимум (при -40 ~ +55 °С)
Диапазон аттенюатора: 0 дБ - 30 дБ номинал
Шаг аттенюатора: 1 дБ номинал
КСВ - 1.4:1 макс.
2. Функции, возможности, управление и т.п.
Малошумящий усилитель
Приведена спецификация на стандартный МШУ комплекта; возможен выбор МШУ с более низкой шумовой температурой
Вход
Разъем: CPR 229-G
Шумовая температура: 40 К типовое при 25 С
Характеристики усиления
Усиление: 50 дБ минимум
Выход
1 дБ GCP + 5 дБм минимум
Сопротивление: 50 Ом
Разъем: N-типа, розетка
КСВН: 2.0:1 максимум
Режекторный фильтр передатчика (опция)
Приведены спецификационные параметры, возможен выбор режекторного фильтра на диапазоны 2, 3, 4.
Вносимые потери 0,05 дБ максимум
Режекция 55 дБ минимум
Контроль и управление
Контроль и управление всеми функциями осуществляется через последовательный интерфейс. Рабочая конфигурация сохраняется в энергонезависимой памяти (EEPROM) для ее восстановления в случае пропадания напряжения питания.
Универсальный интерфейс
Трансивер VSAT серии 5700 обладает универсальной интерфейсной совместимостью, что позволяет работать с простыми терминалами, ПК-эмулирующими терминалами (обычным компьютером, ноутбуком и персональными органайзерами) без использования собственного программного обеспечения.
Опции конфигурации позволяют осуществлять как непосредственное изменение параметров, так и через порты RS 232, RS 422 и RS 485 (2 или 4 проводной).
Для контроля и управления трансивером поставляются два специализированных контроллера:
• 5560 ручной контролер, применяемый при вводе трансивера в эксплуатацию
• 5570 внешний контроллер для размещения в аппаратном зале, осуществляющий функции постоянного контроля и управления трансивером.
Наблюдение и контроль
Интерфейс МШУ
Питание: +15 В при токе 75 – 400 мА
Аварийный вход: см. спецификацию; контакты реле замкнуты, в случае неисправности - разомкнуты
Органы управления и контроля на передней панели
Индикаторы: Дежурный режим, Включено, Разогрев, УМ включен, Конвертер неисправен, МШУ неисправен, УМ неиспра-вен, Температура вне рабочего диапазона, Вентилятор неисправен.
Органы управления: Питание (выкл./дежурный режим/вкл.),
Контроль УМ (запрет/внешний/вкл.), установки последователь- ного интерфейса, питание МШУ через входной ВЧ разъем приемника, выбор источника питания cеть/аккумулятор.
Удаленный контроль и управление
Последовательный порт: RS 232, RS 422 (RS 485)
Стандарты протоколов: ASCII, Packet (RS 485)
Диапазон адресации пакетного протокола: от 0 до 127
Функции удаленного контроля (последовательный интерфейс): Дежурный режим, Включен, Разогрев, УМ включен, Конвертор неисправен, МШУ неисправен, УМ неисправен, Температура вне рабочего диапазона, Вентилятор неисправен, Запрет контроля УМ, Включить контроль УМ*, Частота передачи*, Частота приема*, Ослабление передачи*, Ослабление приема*, Компенсация влияния кабеля*, Блокировка опорного генератора*, Разрешение сообщений о неисправностях УМ*, Разрешение сообщений о неисправностях МШУ*, Разрешение сообщений о неисправностях вентилятора*, Температурная компенсация*, Адрес*, Режим УМ*, Блокировка конвертора, Пакетный протокол*, Сопро-тивление ПЧ*, Частота ПЧ*, Режим включения питания.
Функции удаленного управления (последовательный интерфейс): Питание (дежурный режим/вкл.), Запрет управления УМ, Вкл. управление УМ*, Частота передачи*, Частота приема*, Ослабление передачи*, Ослабление приема*, Компенсация влияния кабеля*, Блокировка опорного генератора*, Доступ к неисправностям УМ*, Доступ к неисправностям МШУ*, Диапазон адресации*, Режим УМ*, Пакетный протокол*, Импеданс ПЧ*, ПЧ*, включения питания.
Все вышеуказанные функции последовательного интерфейса доступны через контроллер удаленного доступа 5570. Функции, поддерживаемые ручным контроллером 5560 обозначены *.
Функции удаленного контроля (по току потребления узлами): Дежурный режим, Разогрев, УМ включен, Неисправность конвертера, Неисправность МШУ, Неисправность УМ, Температура вне рабочего диапазона, Неисправность вентилятора.
Функции удаленного управления (по току потребления узлами): Питание (Дежурный режим/вкл.), Запрет управления УМ, Включить управление УМ.
Резервирование
Дублирующая переключаемая система обеспечивает автоматическое переключение на резервный трансивер в случае неисправности в основном блоке, что гарантирует качество соединения и минимизацию потерь связи. Эта система выполнена для эксплуатации вне помещения, но может поставляться с дублирующим системным монитором 5587 для контроля и управления из аппаратного зала.
Комплектация
Стандартная система VSAT мощностью от 5 до 40 Вт (питание от 48 В постоянного тока) включает:
• УМ (мощность, диапазон, разъем указываются заказчиком)
• Конвертер VSAT (диапазон, ширина полосы ПЧ, тип синтезатора указываются заказчиком)
• Малошумящий усилитель, 40K
• Блок питания
• Полный набор монтажных средств (все необходимые соединительные кабели, кабели питания, кабель подключения к ПК, крепежные наборы для блоков трансивера).
Опции и аксессуары
• Ручной контроллер
• Внешний контроллер
• Дублирующая переключаемая система
|
|
|
|
