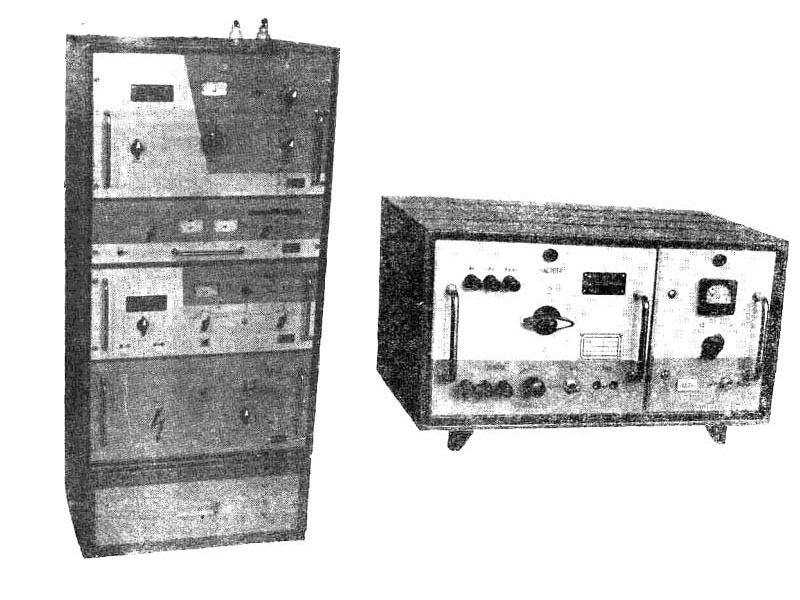

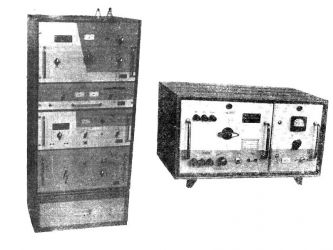

| Радиостанция "Родник-2" 5РТ-300-2-ОМ - приёмопередающая телефонно-телеграфная, симплексно-дуплексная с однополосной модуляцией на верхней боковой полосе стационарного типа, предназначена для организации линий радиосвязи в зоновых сетях. Радиостанция имеет не более 4-х рабочих частот, стабилизированных кварцами, в диапазоне от 2 до 12 МГц. Конкретные рабочие частоты с интервалом не менее 5 кГц в указанном диапазоне назначает Государственная инспекция электросвязи МинСвязи. Переключение радиостанции с передачи на прием при работе симплексом осуществляется посредством тангенты микротелефонной трубки. Для постоянного включения передатчика на передачу имеется тумблер, дублирующий работу тангенты. |
Полезные ссылки:
1. Родник 5РТ-300-2-ОМ - техническое описание и инструкция по эксплуатации
|
|
|
Технические характеристики
Общие
Диапазон частот: 2-12 МГц
Количество каналов: 4 фиксированных канала
Виды работы:
• однополосная телефония (А31);
• работа с линии 600 ом и режиме A31 при выходном сигнале на входе "Линия" от 3 до 15 в;
• "настройка" с мощностью излучения несущей частоты не менее 300 вт;
• ручная однополосная телеграфия;
• однополосная телеграфия со скоростью до 100 бит/сек.
Диапазон рабочих температур:
• Условия эксплуатации: +5°С ~ +40 °С (при относительной влажности 80%)
• Условия транспортирования: -30 ~ +50 °С
Антенное устройство:
• Диапазон 2-4 МГц: Т-образная антенна (несимметричный вибратор) с высотой подвеса 15-17 м и длиной плеча 22 м
• Диапазон 4-12 МГц: симметричный вибратор с высотой подвеса 15-17 м и длиной плеча 22 м
Сигнальные системы Избирательный вызов (обеспечивается отдельным блоком)
Источники питания:
• Передатчик: ~220 В;
• Приёмник: ~220/127 В или аккумуляторная батарея с напряжением 24 В;
• Блок избирательного вызова: ~220/127 В или аккумуляторная батарея напряжением 12 В (оба полюса изолированы от земли).
Габаритные размеры:
• передатчик: 1460 х 660 х 500 мм
• приёмник: 245 х 410 х 310 мм
• блок избирательного вызова: 245 х 410 х 310 мм
Вес:
• передатчик: 200 кг
• приёмник: 15 кг
• блок избирательного вызова: 12 кг
Передатчик
Выходная мощность: не менее 300 Вт (при все видах работы на эквивалент антенны во всем диапазон частот)
Ширина полосы излучения в эфире: не более 4 кГц
Уровень взаимомодуляционных искажений: не более -25 дБ
Подавление несущей, второй боковой и побочных излучений: не менее 40 дБ
Излучение в паузах при телеграфной работе ниже на 50 дБ уровня излучения при нажатии
Неравномерность частотной характеристики не более 6 дБ при полосе модулирующих частот радиотелефонного канала: 300-3400 Гц
Суммарное отклонение частоты от номинальной при воздействии температуры -45~+40°C и при одновременном изменении напряжения источника питания на ±10%: не более 50 Гц по всем диапазоне частот
Тип лампы выходного каскада: ГУ-46
Промышленный КПД: не менее 20%
Режим работы (при цикличной работе): круглосуточный, 4 часа работы, 2 часа перерыв
Приемник
Чувствительность: не хуже 3 мкВ при 20 дБ S/N
Двухсигнальная избирательность по соседнему каналу: не хуже 60 дБ
Ослабление ложных каналов приема: не хуже 60 дБ
Уровень фона: не менее 40 дБ (при номинальной выходной мощности)
Неравномерность АЧХ: не более 6 дБ при полосе телефонного канала от 300±50 Гц до 3400±200 Гц
Суммарное отклонение частоты гетеродина от номинальной при воздействии температуры от 4-5°С до 4-40°С и при одновременном изменении напряжения источника питания на ±10% не более 1-50 Гц во всем диапазоне частот радиостанции
Эффективность АРУ не хуже 6 дБ (при изменении сигнала на входеде приемника на 60 дБ)
Выходы:
• для подключение телефонного капсюля микротрубки с сопротивлением = 1400 Ом;
• для телефонной линии сопротивлением = 600 Ом;
• ля головных телефонов = 3200 Ом
Выходная мощность НЧ (звука) 100 мВт (при КНИ не более 8%)
Комплектность радиостанции:
• передатчик;
• приемник с универсальным блоком питания;
• блок избирательного вызова.
• антенное устройство (без мачт);
• вспомогательное и запасное имущество;
• зарядно-разрядный щиток;
• две аккумуляторные батареи типа 10НКН-60 или 10ЖН-60.
Примечание: блок избирательного вызова, зарядно-разрядный щиток и аккумуляторные батареи поставляются по требованию заказчика.
|
|
|
