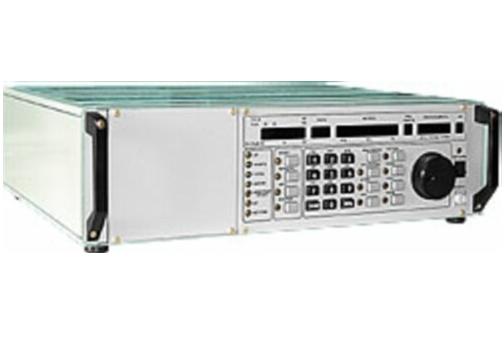

ПТ-100
Приемно-передающее устройство ПТ-100 предназначено для организации симплексных и полудуплексных каналов телефонной и телеграфной связи в КВ диапазоне в режимах J3Е,J7В,А1А,G1В и FIВ с возможностью частотной адаптации в полосе телефонного канала (10 субчастот с шагом 300 Гц). Изготовитель: ФГУП "Иртыш" (г.Омск)


Технические характеристики

Общие
Диапазон частот:
• Передача 1.5 - 29.99999 МГц
• Прием 0.4 - 29.99999 МГц
Организация памяти (количество каналов): 50 программируемых частот
Шаг сетки частот: 10 Гц
Стабильность частоты: 1x10^-7
Время перестройки по частоте и переключения прием/передача: не более 60 мс
Типы излучения: J3Е, J7В, А1А, F1В, G1В
Сдвиги частот в режиме F1B 170, 500 Гц
Напряжение питания: 12-24 В или 220 В
Потребляемый ток: прием 40 Вт, передача 300 Вт
Скорость передачи данных: 200, 300, 500 бит/сек.
Интерфейс: RS-232С
Среднее время восстановления: не более 30 минут
Время наработки на отказ: не менее 10 000 часов
Габаритные размеры: 510 х 160 х 456 мм

Передатчик
Выходная мощность: 100 Вт
Уровень дискретных побочных спектральных составляющих: не более -90 дБ
Обеспечивается согласование с антеннами при КБВ не менее 0.1
Подавление гармоник: 60 дБ
Подавление несущей (J3E): 40 дБ
Нелинейные искажения передающего тракта: не более -34 дБ (РIP)
Нелинейность АЧХ: не более 3 дБ
Промышленный КПД в режиме передачи: 25 – 30%

Приемник
Чувствительность:
• J3Е (при отношении сигнал/шум 10 дБ): не хуже 1.2 мкВ
• J7В (при отношении сигнал/шум 10 дБ) не хуже 1.4 мкВ
• А1А (при отношении сигнал/шум 10 дБ) не хуже 1.1 мкВ
• F1В-170 не хуже 0.6 мкВ
• F1В-500 не хуже 0.5 мкВ
• G1В (со скоростью 200 и 300 бод) не хуже 0.4 мкВ
• G1В (со скоростью 500 бод) не хуже 0.5 мкВ
Ослабление интермодуляционных искажений 3-го порядка: 80 дБ
Коэффициент шума: не хуже 16 дБ
Время срабатывания АРУ в режиме J3E
• при увеличении сигнала на 20-60 дБ 10-100 мс
• при уменьшении сигнала на 20-60 дБ 1-2 с
Динамический диапазон АРУ: 90 дБ

***


Отличительные особенности

• Впервые для аппаратуры подобного класса с целью повышения помехоустойчивости в режиме приема и улучшения соотношения сигнал/шум в режиме передачи применен электронно-перестраиваемый преселектор/селектор.
• Цифровые методы обработки и формирования сигналов.
• Частотная адаптация в полосе частот телефонного канала при работе в телеграфном режиме.
• Высокая избирательность тракта по первой ПЧ и ослабление зеркального канала по второй ГТЧ за счет применения ПАВ-фипьтров.
• Дистанционное управление АНСУ и трансивером по последовательным интерфейсам RS-232С.
• В режиме излучения мощности производится автоматическая регулировка мощности в соответствии с величиной погрешности согласования выхода усилителя с антенной.
• Конструктивно трансивер ПТ-100 выполняется в стандарте "ЕВРОБАЗА-19" - корпус 3НУ-84ТЕ, что соответствует корпусу 3U по ГОСТ 28601.1-90, ГОСТ 28601.2-90, ГОСТ 28601.3-90.
