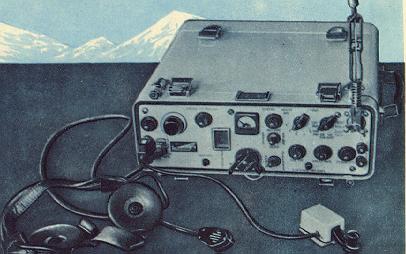

Алмаз (29РТ-5-2-ОМ)
Коротковолновая симплексная переносная радиостанция. Обеспечивает симплексную телефонно-телеграфную связь в классах A3J, A3, А1 на 880 рабочих частотах. Разработана НИИ МРП СССР в 1968 году. Впоследствии была модифицирована и называлась "Алмаз-М".
Полезные ссылки:
1. Алмаз 29РТ-5-2-ОМ - техническое описание и инструкция по эксплуатации
2. Алмаз 29РТ-5-2-ОМ - схема


Технические характеристики

Общие
Диапазон частот: 1.6 - 6 МГц
Количество рабочих частот: 880
Типы излучения: A1, A3, J3A
Напряжение питания: 10.6-12.8В или 220В от сети через блок питания
Потребляемая мощность:
• прием 3 Вт
• передача 85 Вт
Вес: 16 кг

Передатчик
Выходная мощность: A3J,А1 / А3: 5 / 1.2 Вт

Приемник
Чувствительность: A3J, А1/А3 - 6/12 мкВ
Выходная мощность НЧ (звука): 10 мВт (при работе на головные телефоны)


Функции, возможности, управление и т.п.

• Радиостанция рассчитана на питание от автономного источника постоянного тока. В качестве такого источника может быть использована аккумуляторная батарея 4x2 КНП-20 (напряжение питания +10 в). Получение большого количества рабочих частот стало возможным в результате использования в радиостанции генератора плавного диапазона с параметрической стабилизацией и предварительной калибровкой частоты по опорному кварцевому генератору. Для точной установки частоты используется двойная калибровка частоты через 100 и 5 KHz. Точность установки частоты порядка 200 ... 300 Hz, что требуется для ведения беспоисковой связи в классах A3J и А1. Радиостанция состоит из следующих блоков: передатчика, приемника, УВЧ, согласующего устройства, УНЧ, генератора плавного диапазона, опорного генератора, калибра-тора, блока питания. В радиостанции "Алмаз" имеется блок калибратора и применено двойное преобразование частоты. Вместо кварцевых генераторов, работающих на фиксированной частоте, в данной радиостанции используется генератор плавного диапазона. Общими узлами для приемника и передатчика являются согласующее устройство, генератор плавного диапазона и опорный генератор. Для калибровки частоты используется опорный кварцевый генератор, частота которого путем деления и последующего умножения превращается в дискретный ряд частот с шагом 100 и 5 KHz. Частота генератора плавного диапазона устанавливается путем нулевых биений с одной из гармоник полученного спектра. После установки частоты система калибровки отключается.

• Конструкция. Радиостанция представляет собой конструктивно завершенное изделие, предназначенное для переноски за спиной или в руке. Приемопередатчик крепится к кожуху четырьмя винтами. Аккумуляторная батарея помещается в отдельном кожухе. Приемопередатчик состоит из следующих конструктивно законченных блоков: приемника, передатчика, усилителя высокой частоты, согласующего устройства, калибратора, опорного генератора, генератора плавного диапазона, усилителя низкой частоты передатчика, микротелефонной гарнитуры, блока питания. Все блоки выполнены в виде кассет и крепятся к несущей панели. Блок приемника, УВЧ, и блок питания с калибратором могут откидываться на шарнирах на 90°, что обеспечивает доступ к элементам печатных плат. На передней панели приемопередатчика расположены органы управления. Генератор плавного диапазона (ГПД) с диапазоном частот 12.1 ... 16.5 MHz состоит из задающего генератора, буферного каскада и оконечного усилителя, нагруженного на резонансный контур.

Сообщить администрации об ошибке в данной статье:

Комментарии к статье
Автор Комментарий
aruz
29 Авг 2008 15:27


Замечательный непрехотливый и экономичный аппарат .Брал в поход на обычный диполь перекрывал влёгкую с домом 260 км.
