| Категория |
Приемники связные портативные |

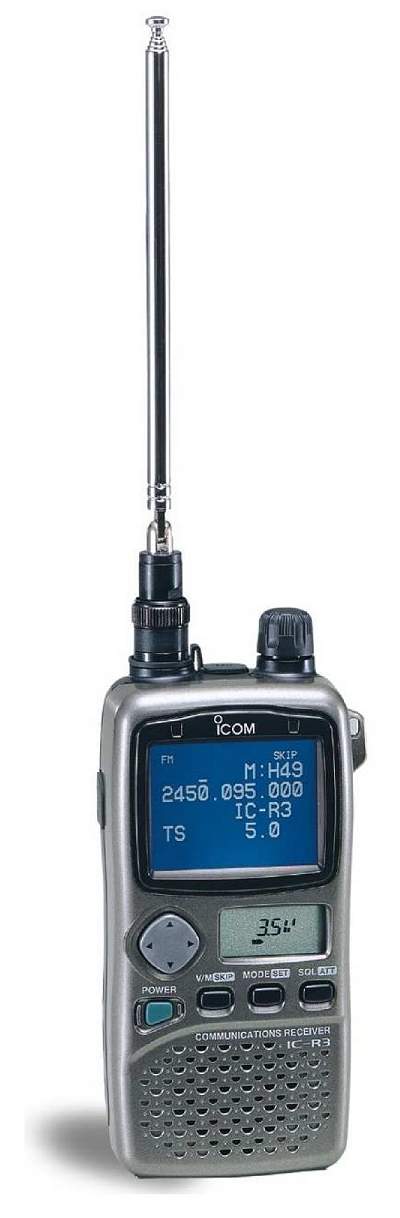

| Диапазон приема: 495 кГц - 2450 МГц
Виды модуляции: AM, NFM, WFM (в т.ч. AM-TV и ATV)
Количество каналов памяти: 400
Год начала производства: 2000 |
|
Прикрепленные файлы:
1.  Таблица времени работы от различных источников питания (15.6 Kb)
2. Принцип работы пеленгатора (29.3 Kb)
|
Полезные ссылки:
1. Icom IC-R3 - инструкция на русском языке
2. Icom IC-R3 - подробное описание устройства
3. Icom IC-R3 - общая схема приемника
4. Icom IC-R3 - схема вывода дискриминатора
5. Icom IC-R3 - instruction manual
6. Icom IC-R3 - service manual
7. Переделка Icom IC-R3 для РФ - большая тема на форуме
8. СВЧ-конвертор на 3-20 ГГц для Icom IC-R3 - обсуждение
9. Все темы по IC-R3 на нашем форуме!
10. Отзывы и оценки пользователей
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот: 495 кГц - 2495 МГц
Виды модуляции AM, NFM, WFM (в т.ч. AM-TV* и ATV**)
* Один из стандартов: NTSC M, PAL B или PAL G
** Только для диапазонов 900–1300 и 2250–2450 МГц
Супергетеродин: до 1150 МГц - тройное преобразование, выше - четырехкратное
Шаг подстройки 5, 6.25, 9*, 10, 12.5, 15, 20, 25, 30, 50 и 100 кГц
* Фиксированный шаг для полосы 0.495–1.620 МГц (кроме американской версии приемника)
Скорость сканирования: 10 каналов в секунду
Скорость поиска - 30 частот в секунду
Чувствительность
FM, мкВ (сигнал/шум 12 дБ):
1.625–4.995 МГц - 0.32
5.000–469.995 МГц - 0.25
470–799.995 МГц - 0.45
800–1999.995 МГц - 0.56
2000–2299.995 МГц - 1.02
2300–2450.095 МГц - 1.8
WFM, мкВ (сигнал/шум 12 дБ):
76–107.995 МГц - 1.0
175–221.995 МГц - 1.0
470–769.995 МГц - 1.8
AM, мкВ (сигнал/шум 10 дБ):
0.495–4.995 МГц - 1.4
5.000–29.995 МГц - 1.0
118–136.0 МГц - 0.79
222–329.995 МГц - 1.0
Избирательность
• NFM/AM: 12 кГц (–6 дБ), 30 кГц (-50 дБ)
• WFM: 150 кГц (–6 дБ)
Антенный выход: BNC, сопротивление 50 Ом

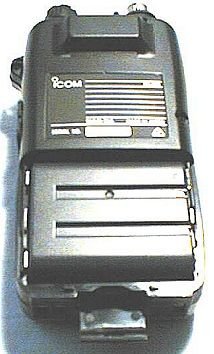

Питание:
• внутреннее - блок батарей или 3 батареи типа AA
• внешнее - 3.6–6.3В,
• в комплекте: блок литиум-ионных батарей BP-206, 3.7в 1650 мА
Ток потребления:
• основной режим: 210 мA
• режим ожидания: 140 мA
• экономичный режим: 53 мА
• прием ТВ-сигнала: 730 мА

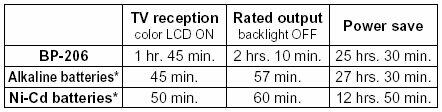

Время работы от различных источников питания:
Аудио/видео выходы
1). Jack 3,5 мм (трехконтактный)
• Аудио: 1 кОм, 300 mVrms
• Видео: 75 Ом, 1 Vp-p
2). Jack 3,5 мм (стандартный)
• Аудио: 8 Ом
Параметры звука: 100 мВт (8 Ом) при К=10%

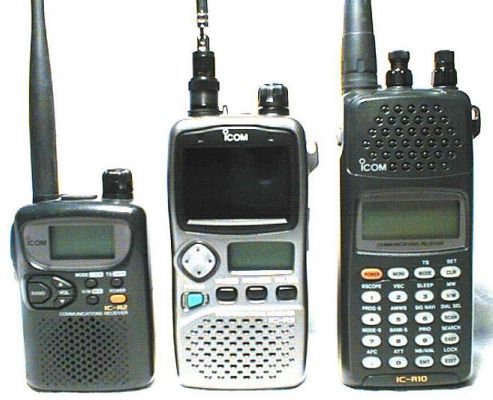

Габариты: 120(в) х 61(ш) х 32.9(г) мм
Вес: 300 г (с батареями)
ОСОБЕННОСТИ, ФУНКЦИИ
Память
400 каналов памяти (8 банков по 50 каналов), 25 пар частот для программируемого поиска; 62 предустановленных стандартных телевизионных канала; 10 - для записи пользователем, 50 ячеек памяти для записи телеканалов в диапазонах 1,2 и 2,4 ГГц.
Банки обозначаются буквами от "A" до "H". Каналы внутри банков обозначаются от 00 до 49. Каналам могут быть присвоены шестизначные названия. В каждом канале записывается частота, шаг подстройки и вид модуляции. Также может быть записан CTCSS-тон для открытия шумоподавителя, направление и значение сдвига частоты (для мониторинга ретрансляторов), состояние пропуска. Каналы можно копировать или стирать.
Память энергонезависимая (EEPROM).
Управление, эргономика
Передняя панель: 4 клавиши. Многофункциональный регулятор - 4 клавиши-"стрелки". Клавиши буквенно-цифрового набора отсутствуют.
Верхняя панель: валкодер (ручка настройки).
Левая боковая панель: функциональная клавиша.
Включение/выключение приемника: отдельной кнопкой на передней панели.
Управление шумоподавителем производится нажатием кнопки SQL и одновременным вращением валкодера. Порог устанавливается в пределах 1-9 ступеней, либо в автоматический режим. При зажатии этой кнопки без вращения валкодера она отключает шумоподавитель (т.е. работает как стандартная клавиша "moni"). Клавиатура без подсветки.
Дисплеи
У приемника два ЖК-дисплея. Для приема можно использовать только маленький монохромный дисплей, либо оба одновременно. В последнем случае доступны дополнительные функции (просмотр ТВ-изображения, спектроскоп, пеленгатор, названия каналов памяти, расширенные настройки), однако резко возрастает энергопотребление.
• 1. Жидкокристаллический монохромный:
Индикация: частота, модуляция, шаг, номера банков и каналов, 9-сегментый S-метр, индикаторы: тонального шумоподавителя, полудуплексного режима, аттенюатора, зарядки батарей, приоритетного канала, пропуска каналов. При переключении цветного дисплея показывает текущее напряжение аккумуляторов (с шагом 0,5 в) и различную сервисную информацию. Подсветка зеленого цвета (2-мя светодиодами).
• 2. Жидкокристаллический цветной дисплей с активной матрицей:
Диагональ 2" (5,08 см) Имеет пять режимов работы:
- простой (аналог индикации монохромного + названия каналов);
- многофункциональный (дополнительно: s-метр и шкала громкости);
- поиск источника сигнала (пеленгатор);
- спектроскоп;
- ТВ-тюнер.
Контраст и яркость дисплея настраиваются в пределах от 0 до 100% с шагом 3%. Можно выбирать фоновые цвета: черный, розовый, оранжевый, синий, голубой, светло-зеленый или светло-серый.
VFO
Одинарный. Ввод частоты производится следующим образом: сначала выбирается один из 11 предустановленных участков диапазона*. Далее установка конкретной частоты производится вращением валкодера. 1 сегмент валкодера = 1 шаг подстройки. Если зажать функциональную клавишу на боковой панели, то 1 сегмент валкодера = 100 кГц, 1 или 10 МГц, в зависимости от заранее сделанной настройки
* Помимо "нарезки" предустанавливаются шаги подстройки и виды модуляции для каждого из восьми участков, согласно предполагаемым национальным особенностям рынка сбыта. Иногда это доставляет неудобства.
Режимы сканирования*:
1). Сканирование всех банков памяти подряд ("Memory scan").
2). Сканирование каналов только одного банка памяти ("Bank Scan").
Сканирование останавливается на активном канале на заранее установленный период времени ("scan pause") - от 2 до 20 секунд либо до полного пропадания сигнала.
После пропадания сигнала сканирование возобновляется сразу либо по истечении периода задержки ("resume scan"), устанавливаемого в пределах от 1 до 5 секунд. Возможна также полная остановка сканирования после пропадания сигнала. В этом случае для возобновления необходимо повернуть валкодер.
В процессе сканирования каналы можно отмечать как подлежащие пропуску.
Направление сканирования всегда можно изменить в процессе поворотом валкодера в другую сторону.
*Icom традиционно не делает различия между "сканированием" и "поиском", называя сканированием оба действия. В данном обзоре "сканирование" и "поиск" выделяются и рассматриваются отдельно по функциональному признаку, вопреки терминологии производителя.
Режимы поиска*:
1). Полный поиск ("Full scan") - по всему диапазону приемника начиная от текущей частоты VFO.
2). Поиск по участку ("Selected band scan") - только в том участке диапазона, в котором находится текущая частота VFO (всего, как было сказано выше, таких участков запрограммировано 11).
3). Программируемый поиск ("Programmed scan") - между двумя частотами (нижней и верхней). Предусмотрено 25 пар пограничных частот. Однако в этих парах не запоминаются шаг подстройки и вид модуляции. Поскольку этот вид поиска так же как и остальные начинается из режима VFO, их надо устанавливать перед началом поиска.
Для поиска (который мы выделяем условно, а Icom считает видом сканирования) параметры "scan pause" и "resume scan" действуют так же, как было описано в графе "Способы сканирования".
В процессе поиска возможна пометка частот, как подлежащих пропуску. При этом такие частоты записывается в свободные каналы памяти начиная с конца последнего банка в порядке убывания.
Направление поиска всегда можно изменить в процессе поворотом валкодера в другую сторону.
*Icom традиционно не делает различия между "сканированием" и "поиском", называя сканированием оба действия. В данном обзоре "сканирование" и "поиск" выделяются и рассматриваются отдельно по функциональному признаку, вопреки терминологии производителя.
Дополнительные функции
Тональный шумоподавитель CTCSS. В память каждого канала может быть записан любой из 50 открывающих тонов. При получении сигнала с другим тоном шумоподавитель не открывается, однако S-метр показывает наличие сигнала.
Также есть функция определения тона, которую можно использовать как в режиме VFO, так и в режиме памяти. В процессе подбора тона шумоподавитель остается открытым.
Функция восстановления при включении приемника всех настроек и режимов, установленных на момент выключения ("power-on resume").
Функция быстрого сдвига частоты приема ("duplex function") для прослушивания ретрансляторов. Устанавливается направление и значение сдвига. После установки мониторинг второй частоты производится зажатием кнопки SQL.

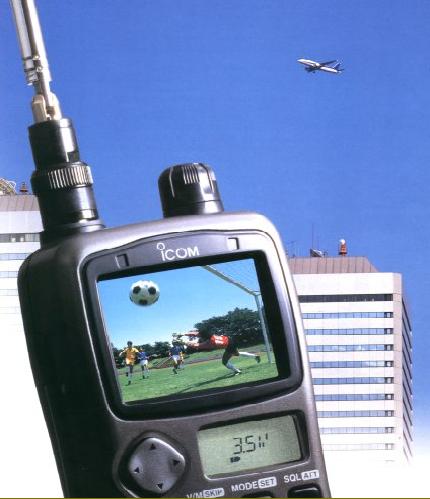

ТВ-тюнер
Выпускаются модели приемника с тюнерами стандартов NTSC M (для США), PAL B или PAL G (для Японии и европейских стран). Использующийся в России французский вещательный стандарт Secam не поддерживается - т.е. принимать сигналы российских телеканалов нельзя!
Распознаются два типа сигналов:
1). AM-ТВ - стандартные вещательные сигналы в диапазонах 54-72, 76-88, 174-216 или 470/512 - 806 МГц. В специальный банк памяти приемника при изготовлении заложены 62 национальных телеканала (в зависимости от предполагаемого рынка сбыта). Дополнительно можно записать 10 собственных каналов.
2). FM-TV (АТV - Amateur TV) - сигналы в диапазонах 900 - 1300 и 2250 - 2450, использующиеся для любительского вещания, surveillance, видеокамер и т.п. В специальный банк памяти приемника может быть записано 50 таких каналов. В случае, если сигнал такого типа передается с инверсией (т.е. скрэмблирован), приемник позволяет его восстановить.
Спектроскоп.
Отображается на цветном ЖК-дисплее.
Полосы: ±5, 10, 20, 100 или 500 кГц от центральной частоты. Возможен однократный проход полосы или повторяющиеся проходы. К сожалению, во время прохода звук отключен. По завершении прохода курсором (перемещается вращением валкодера) можно перестроить приемник на частоты выявленных сигналов.

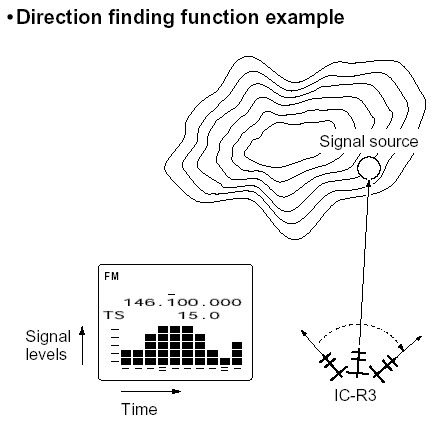

Пеленгатор
Для использования данной функции необходима направленная антенна. При определении направления на источник сигнала на цветном жидкокристаллическом дисплее графически отображается уровень сигнала. Определить направление можно по максимальному уровню:
Управление компьютером: не возможно.
Возможны только операции с памятью. Необходим интерфейсный кабель OPC-478 или самостоятельно изготовленный аналог.
Клонирование настроек: возможно.
Необходимы интерфейсные кабели OPC-474 (передача от одного приемника напрямую к другому) или OPC-478 (клонирование при помощи компьютера) или самостоятельно изготовленные аналоги.
Приоритетный канал Функция реализована оригинально. Предусмотрено три способа слежения за приоритетным каналом:
1). "Memory channel watch" - приемник в режиме VFO каждые 5 секунд проверяет один выбранный канал памяти;
2). "VFO scan watch" - приемник в режиме поиска VFO (не сканирования!) каждые 5 секунд проверяет один выбранный канал памяти;
3). "Memory scan watch" - приемник в режиме поиска VFO каждые 5 секунд последовательно, один за другим проверяет каналы выбранного банка памяти;
Таким образом функция приоритетного канала не может использоваться в режиме памяти и, соответственно, в процессе сканирования каналов памяти. Данную реализацию следует признать неудачной.
Аттенюатор: -6, -10, -15 или -30 дБ. Работает только для частот до 1149.995 МГц.
Cброс памяти и настроек. Возможен полный или частичный (с сохранением содержимого памяти).
Экономичный режим: есть.
Непрограммируемый. Включается через пять 5 секунд после пропадания сигнала на частоте. Для забывчивых пользователей дополнительно предусмотрена функция автоматического отключения приемника (APO): через определенный, заранее установленный промежуток времени (30, 60, 90 или 120 минут) от последних действий со стороны пользователя.
Блокировка клавиатуры: возможна. Выбирается один из 4 уровней блокировки.

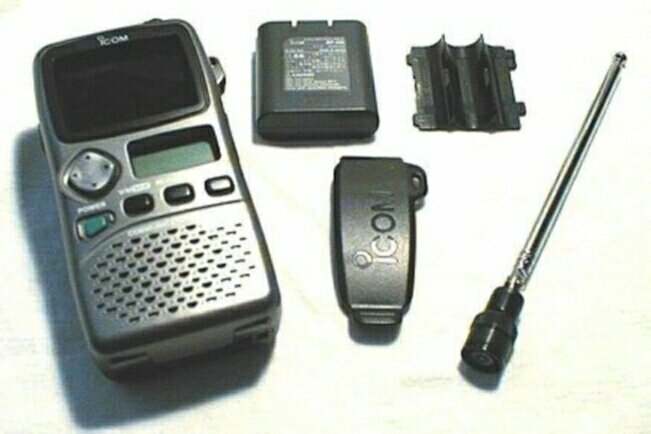

Антенна в комплекте: телескопическая FA-B03RE, длина 14 - 57 см, разъем BNC; в основании антенны - поворотный шарнир.
АКСЕССУАРЫ

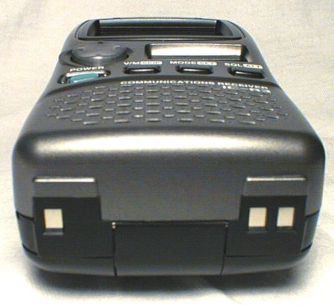

BC-135: устройство для быстрой зарядки литиум-ионных батарей (время зарядки 2,5 часа).
BC-136A/D: стандартное зарядное устройство (аналог поставляемого в комплекте) литиум-ионных батарей (время зарядки 13-15 часов).
BP-206: блок литиум-ионных батарей 3.7в, 1650 мА (аналог поставляемого в комплекте).
CP-18A/E: зарядное устройство от бортовой электросети (прикуривателя) автомобиля 12в.
LC-151: чехол для приемника.
SP-13: компактный наушник.
CS-R3 + OPC-478: программа и кабель для клонирования настроек и программирования. Позволяет производить при помощи компьютера выгрузку, редактирование и перезапись каналов памяти.
OPC-474: кабель для клонирования настроек посредством соединения двух приемников.
|
|
|
|
