Стандарт Motorola Compact TETRA
Статья компании Saga Telecom
Начало » Системы и стандарты радиосвязи » Системы транкинговой радиосвязи
Разместил: Вебмастер 4.8
Авторские права Компания "Сага"


Цифровая интегрированная система Motorola Compact TETRA относится к классу цифровых транкинговых систем стандарта TETRA с распределенным управлением. Система позволяет объединять функции профессиональной радиосвязи, передачи данных и беспроводной телефонии. Compact TETRA является оптимальным вариантом для создания цифровых интегрированных систем малого и среднего масштаба.

COMPACT TETRA использует технологию распределенного управления системой. Такой элемент как центральный коммутатор, характерный для больших систем TETRA, в COMPACT TETRA не используется. Управление COMPACT TETRA осуществляется от контроллеров базовой станции (БС), входящих в состав каждой БС. Такое решение позволяет резко повысить надежность и стабильность работы системы. В случае отказа одного из контроллеров БС работа других БС и компонентов системы не нарушается. Сохраняется полный набор функций, реализуемых системой. Применение технологии распределенного управления обеспечивает оборудованию COMPACT TETRA лучшую стоимость на рынке. COMPACT TETRA предоставляет пользователям оптимальный набор реализуемых функций, в том числе пакетную передачу данных PDO и функции СОРМ, подтвержденные сертификатом Минсвязи РФ. Модульный принцип конструкции в сочетании с возможностью использовать до 32 радиоканалов (до 128 логических каналов) на систему в целом предоставляют пользователям широкие возможности по гибкому конфигурированию и постепенному наращиванию системы, позволяя обеспечивать радиопокрытием большие территории.


Состав оборудования.

В состав оборудования системы Compact TETRA входят следующие компоненты:
  1. базовые станции моделей CTS100 (до 2-х радиоканалов), CTS200 (до 4-х радиоканалов), CTS300 (до 8-ми радиоканалов) в составе:
    • приемопередатчики;
    • контроллер БС;
    • АФУ;
    • комбайнер и приемно-распределительное устройство;
    • выносной усилитель приема TMA;
    • блоки питания.
  2. шлюз (GATEWAY), реализующий функции:
    • шлюза к диспетчерским рабочим местам;
    • шлюза к сетям передачи данных;
    • шлюза к телефонным сетям.
  3. диспетчерские рабочие места, используемые:
    • для управления абонентами;
    • для управления системой;
    • для контроля системы.

Для повышения устойчивости и стабильности работы БС могут быть использованы дополнительные резервные компоненты: контроллер БС, блок питания БС, батарея резервного питания.

Архитектура построения системы COMPACT TETRA может быть трех видов:

  • автономно работающая БС (отдельно стоящая БС, до 8 радиоканалов, до 2500 индивидуальных ID радиоабонентов);
  • однозоновая система (одна БС, до 8 радиоканалов, до 2500 индивидуальных ID радиоабонентов, до 8 диспетчерских рабочих мест, шлюз к сетям передачи данных и шлюз к телефонным сетям);
  • многозоновая система: до 8 радиоканалов на одну БС/до 32 радиоканалов (до 128 логических каналов) на всю систему, до 10000 индивидуальных ID радиоабонентов, до 8 диспетчерских рабочих мест, шлюз к сетям передачи данных и шлюз к телефонным сетям.

При построении многозоновой системы БС соединяются между собой потоками Е1. Использование схемы "кольцо" повышает надежность работы всей системы в целом. В случае "разрыва" одного соединительного звена или отказа одной БС связь между остальными БС не теряется.

Диапазон рабочих частот системы в России: 410-430 МГц, 450-470 МГц.

Время появления на рынке.

Оборудование Compact TETRA было предложено на рынок в 2001 году для однозонового варианта построения системы (в том числе вариант автономной БС). Возможность создавать многозоновые системы появилась в конце 2002 года. При этом пользователи, эксплуатирующие несколько однозоновых систем, получили возможность их объединения в единую многозоновую систему. Для этого необходимо только заменить версию ПО на более новую и выполнить соединение БС потоками Е1. В данном случае никакого обновления аппаратного обеспечения уже установленного оборудования Compact TETRA не требуется.

Сертификационное обеспечение.

Оборудование Compact TETRA в полном объеме обеспечено сертификатами Министерства связи РФ.

Сертификат Минсвязи РФ на оборудование Compact TETRA для диапазонов частот 410-430 МГц, 450-470 МГц действует до июля 2006 года.

Сертификат Минсвязи РФ подтверждает реализацию требований СОРМ и разрешает соединение с телефонными сетями общего пользования.

Дополнительно оформлены сертификаты Минсвязи РФ на БС и отдельно на абонентское оборудование. Сертификаты Минсвязи РФ № ОС/1-РТ-322 и № ОС/1-РТ-318 оформлены в этом году и действуют до июля 2006 года.

Compact Tetra R1.

На момент своего появления, в 2001 году, система с ПО версии 1 (R1) обеспечивала следующие функции (рис. 1):

  • автономный и однозоновый режим работы;
  • до 8 радиоканалов в БС; " до 2500 индивидуальных ID радиоабонентов;
  • индивидуальный вызов радиоабонентов;
  • групповой вызов радиоабонентов;
  • поздний вход в группу;
  • вызовы в PABX/PSTN;
  • диспетчерские рабочие места;
  • передача коротких блоков данных (SDS).

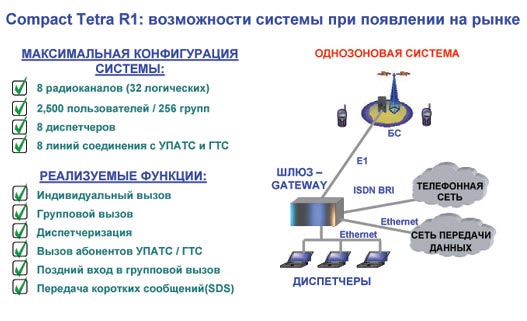

рис.1. Compact TETRA R1: возможности системы при появлении на рынке.

Compact Tetra R2.

Новый пакет ПО версии 2 (R2) был выпущен в 2002 году. В него были добавлены значимые функции, такие как (рис. 2):

  • пакетная передача информации PDO;
  • многозоновая архитектура системы и поддержка до 32 радиоканалов (до 128 логических каналов) в системе;
  • поддержка 10000 индивидуальных ID радиоабонентов в системе.

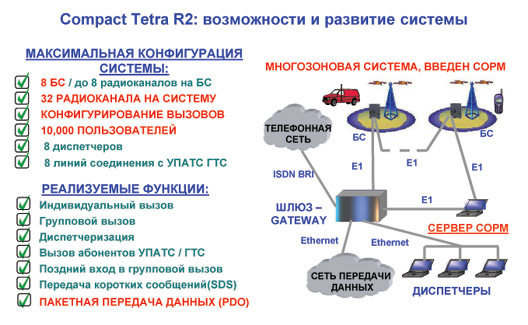

рис.2. Compact TETRA R2: возможности и развитие системы.

PDO - универсальный транспорт для приложений по передаче данных.

Передача информации в системе Compact TETRA может осуществляться путем:

  • обмена статусными сообщениями;
  • обмена короткими сообщениями;
  • обмена пакетами информации.

Обмен статусными сообщениями - очень удобная функция, позволяющая абонентам минимизировать нагрузку на систему. Она устраняет необходимость часто передавать повторяющиеся речевые сообщения. Вместо них передаются цифровые коды - статусы. Для передачи статусных сообщений используется выделенный канал управления системой.

Короткие сообщения предоставляют абонентам намного больше возможностей по передаче информации. Это могут быть как простые текстовые сообщения, отображаемые на дисплее радиостанции, так и различные приложения, используемые в диспетчерских системах и системах телеметрии и телеуправления.

В режиме передачи пакетов информации используется часть пропускной способности канала - 1 тайм-слот. Максимальная скорость передачи информации может составлять 7,2 кбит/с. Один радиоканал можно использовать как для передачи речи, так и для передачи информации, то есть радиостанция позволяет одновременно проводить обмен речевыми сообщениями и передавать данные в пакетном режиме. Этот режим наиболее целесообразно использовать в случае необходимости передачи больших объемов данных.

Оригинальный СОРМ.

Функции СОРМ в системе реализуются специальным сервером, который подключается к основной шине Е1. Программное обеспечение сервера СОРМ является оригинальным. ПО разработано производителем системы - компанией Motorola, то есть обеспечивает полную совместимость с последующими версиями ПО всей системы Compact TETRA.

Как уже упоминалось ранее, реализация СОРМ в системе Compact TETRA подтверждена действующими сертификатами Минсвязи РФ.

Compact Tetra R3.

В пакет ПО версии 3 (R3) были добавлены значимые функции, такие как (рис 3):

  • запись переговоров диспетчеров;
  • запись переговоров всей системы;
  • резервный шлюз; " подключение к телефонным сетям по каналу Е1;
  • односторонний широковещательный вызов; " DTMF дополнительный набор.

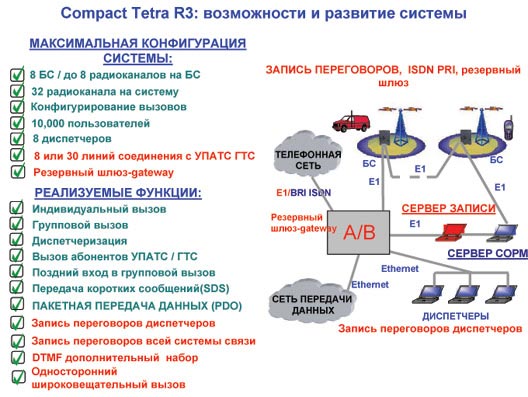

рис. 3. Compact TETRA R3: возможности и развитие системы.

Запись переговоров диспетчера.

Позволяет без модификации аппаратных средств диспетчера проводить запись всех разговоров, проводящихся с рабочего места диспетчера.

Запись переговоров системы связи.

Реализуется с помощью специального компьютера, включаемого в основное кольцо системы Е1. Позволяет регистрировать все разговоры в системе.

Подключение к телефонным сетям по стыку Е1.

Реализуется с помощью нового шлюза GTC-2. Позволяет организовать 30 каналов связи с телефонными сетями.

Резервный шлюз-gateway.

Реализуется с помощью второго компьютера шлюза и специальной коммутационной платы. Позволяет осуществлять беспрерывный доступ к внешним телефонным сетям и сетям передачи информации.

Возможности применения системы Compact TETRA.

Для наиболее полного удовлетворения потребностей своих клиентов компания Motorola предлагает программу аккредитации партнеров (АР). Фирмы, оформившие статус аккредитованного партнера Motorola, могут самостоятельно разрабатывать программные продукты, используя для них в качестве "транспортной среды" систему Compact TETRA. На настоящий момент по программе Motorola AP для систем TETRA работает более двух десятков фирм, предлагающих решения для следующих задач:

  • GPS/автоматическое определение положения подвижного объекта;
  • работа с удаленными базами данных;
  • доступ в корпоративные сети;
  • пересылка сообщений электронной почты;
  • системы телеметрии, SCADA;
  • передача изображений;
  • автоматические системы управления;
  • интегрированные решения для транспортных средств;
  • биллинговые системы и т. д.
Пакетная передача в системе MOSCAD

Одним из вариантов практического использования пакетной передачи данных (PDO) в системе COMPACT TETRA является организация передачи информации в системе MOSCAD через терминалы TETRA.

Терминалы TETRA устанавливаются на объектах, контролируемых системой MOSCAD. Подключение терминалов к оборудованию MOSCAD производится с использованием обычного порта обмена данными RS-232. В процессорном модуле устройства RTU системы MOSCAD при этом требуется выполнить соответствующие программные настройки.

После выполнения инсталляционных работ передача информации по каналам системы Compact TETRA происходит так же, как по другим возможным каналам обмена информацией: выделенным проводным, коммутируемым проводным, радиоканалам конвенциональных сетей связи.

В настоящий момент проведена практическая проверка использования радиостанции Motorola MTM700 в системе MOSCAD.

Пакетная передача в системах AVL.

Другим примером использования режима передачи информации может быть система слежения за подвижным автомобильным транспортом (AVL) и диспетчеризации. Необходимость создания таких систем возникает достаточно часто.

Автомобильный транспорт оборудуется приемниками системы GPS, контроллерами AVL и терминалами TETRA.

Контроллеры AVL с установленным алгоритмом производят прием информации от приемников GPS, обработку и последующую передачу на пункт контроля автотранспортом. В качестве канала связи между автомобилем и диспетчером используется система Compact TETRA. Мобильный терминал TETRA при этом может использоваться как для обмена речевыми сообщениями между водителем и диспетчером, так и для передачи информации о месте нахождения автомобиля на контрольный пункт. Оба этих вида сервиса мобильный терминал TETRA может поддерживать одновременно, без какого-либо взаимного влияния. Используемые в настоящие время аналоговые технологии допускают в одном радиоканале обслуживать оба вида сервиса только последовательно (по очереди).

Выводы.

Motorola COMPACT TETRA - наиболее оптимальное решение для систем размером до 32 радиоканалов (до 128 логических каналов).

Система в полном объеме сертифицирована в России, включая СОРМ от производителя.

Наличие PDO в Compact TETRA позволяет решать широкий круг задач с использованием передачи данных. На сегодняшний день уже разработано несколько десятков приложений, которые могут быть быстро адаптированы под конкретного заказчика.
