ACCESSNET-Т - это профессиональная цифровая система мобильной транкинговой радиосвязи стандарта TETRA производства фирмы Rohde&Schwarz BICK Mobilfunk, широко известной в России благодаря своей транкинговой системе ACCESSNET протокола МРТ 1327.

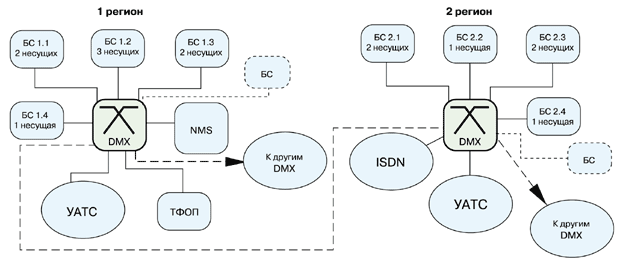

ACCESSNET-Т имеет иерархическую структуру, характеризуется отсутствием топологических ограничений и позволяет на ее основе строить сети различной конфигурации - от однозоновых сетей до общенациональной сети радиосвязи. Узлы сети соединяются между собой посредством цифровых каналов связи(см. рис.)


Состав ACCESSNET-T:

Цифровые коммутаторы - это мобильные центры коммутации (MSC), которые выполнены на базе цифрового мобильного коммутатора DMX-500.

Базовые станции RBS - DTX-500 или TOB-500. Мобильный центр коммутации (MSC) и базовые станции (RBS) - это узел ACCESSNEТ-Т.

Система управления сетью NMS - эту систему Rohde&Schwarz BICK Mobilfunk называет Operation, Administration and Maintenance (OAM, ITU-TX.ff) - Работа, Координация и Техническая поддержка.

DMX-500 - серия мобильных центров коммутации, пригодных для построения сетей всех размеров, начиная с DMX-511, рассчитанного на работу до 40 несущих, до DMX-582, способного работать на 320 несущих. Они могут быть оснащены полным комплектом цифровой периферии для соединения с другими сетями, такими как ISDN, PABX, и радиорелейными линиями. При помощи интерфейсных модулей расширения периферии он может подключаться также и к аналоговым сетям. Основные технические характеристики коммутаторов DMX-500 приведены в таблице.

Технические характеристики DMX-500
  DMX-511 DMX-521 DMX-531 DMX -582
вес (кг) 50 50 62 86
высота (м) 1,2 1,2 1,4 1,8
глубина (м) 0,8 0,8 0,8 0,8
потребляемая мощность (VA) 410 440 580 1180
количество несущих 40 80 120 320
количество базовых станций 10 20 30 80
количество переферийных слотов 14 14 14 28
условия эксплуатации 0°С ... + 50°С
относительная влажность от 25 до 75 %

Управление сетью ACCESSNET-Т имеет централизованную структуру с децентрализованной платформой сетевого управления (NME), размещенной в каждом DMX-500 для обеспечения функций:

  • администратора сети;
  • управления производительностью;
  • управления системой обнаружения неисправностей и тревоги;
  • управления конфигурацией;
  • управления техническим обслуживанием;
  • управления безопасностью системы.

Точки доступа NME могут быть как локальные, так и удаленные.

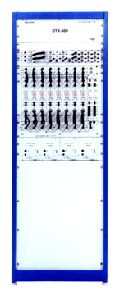

Базовая станция DTX-500

DTX-500 - это серия базовых станций системы, которые соответствуют всем требованиям ETSI к стандарту TETRA, имеют модульную структуру и обеспечивают передачу речи и данных. Большое количество цифровых интерфейсов позволяет базовым станциям DTX-500 работать со всеми известными сетями типа ISDN, выделенными цифровыми и радиорелейными линиями. В связи с высокой технологичностью существенно снижены требования к внешним условиям, таким как необходимое пространство для размещения, вес и потребляемая мощность. Возможен вариант работы DTX-500 вне помещения. Встроенные модули устройства управления обеспечивают гибкость системного проектирования и позволяют уменьшать нагрузку на центр управления.

Базовые станции DTX-500 серийно производятся для работы в диапазоне 380-400 МГц (DTX-530), 410-430 МГц (DTX-540)МГц, 450-470 МГц (DTX-541) и 806-866МГц (580). Необходимое увеличение надежности достигается резервированием основных элементов (N+1 избыточность). Базовая станция может обеспечивать разнесенный прием на две или более пространственно разнесенные приемные антенны, что позволяет, в отличие от существующих аналоговых систем, обеспечивать более высокое качество принимаемых сигналов.

Радиопередатчики DTX-500 обеспечивают требуемую в стандарте TETRA автоматически регулируемую выходную мощность. С помощью комбайнеров в одной передающей антенне могут быть объединены до 8 радиопередатчиков. Для обеспечения низкого уровня взаимного влияния передатчиков используется самая современная технология.

Базовая станция функционирует в дуплексном режиме для всех видов сообщений.

DTX-500 обеспечивает требуемые в стандарте TETRA сервисные услуги по передаче цифровых и речевых сообщений как через локальные сети, так и непосредственно в конкретном сайте.

Компактное исполнение и наличие запатентованного водонепроницаемого корпуса позволяют использовать DTX-500 вне помещений. Внешние воздействия и условия окружающей среды фиксируются датчиками.

DTX-500 может работать от 220 В переменного тока или от 36-72 В постоянного тока. По требованию заказчика станция может комплектоваться источником бесперебойного питания. Высококачественные источники питания с переключаемыми режимами работы обеспечивают подавление сетевых помех и высокую эффективность при низких тепловых потерях, что гарантирует длительное время эксплуатации. Тактико-технические данные DTX-500 приведены в таблице

Технические данные DTX-500
режим работы дуплексный
дуплексный разнос 10 МГц
канальный разнос 25 кГц
число несущих до 8 (в одной стойке)
частотный диапазон 380-400 МГц; 410-430 МГц; 806-821/851-866 МГц (по заказу)
диапазон работы передатчика 5МГц
диапазон работы приемника 5МГц
выходная мощность 25 Вт, максимум
чувствительность (начальная) -115 дБ /м статическая

-106 дБ/м динамическая



Базовая станция TOB-500
Базовая станция TOB-500 внешнего исполнения на 1-2 несущие частоты разработана компанией Rohde&Schwarz BICK Mobilfunk на базе станции DTX-500 и предназначена для работы в жестких климатических условиях. Она устанавливается на мачте в непосредственной близости от антенны. Такое решение дает пользователю возможность экономии средств на приобретение коаксиального кабеля и строительство наземной инфраструктуры или аренду. Кроме того, внешний подвес станции на мачте увеличивает чувствительность приема. В табл. 2.1.2.3 приведены технические данные ТОВ-500.

Технические данные ТОВ-500
дуплексный разнос 10 МГц
канальный разнос 25 кГц
число несущих 1-2
частотный диапазон 300-390 МГц; 380-400 МГц; 410-430 МГц; 450-470 МГц; 806-821/851-866 МГц < RX; 851-866 МГц < TX
выходная мощность 25 Вт, максимум
чувствительность -121 дБ /м статическая

-112 дБ/м динамическая
вес 13 кг
высота 230 мм
ширина 380 мм
глубина 300 мм
нормальный температурный диапазон от -40°С до +60°С
интерфейсы Е1, Ethernet, Bluetooth, GPS
