Дата: 29 Май 2021 21:40:04 · Поправил: vintus (29 Май 2021 21:44:40) #

Доброго вечера уважаемые форумчане. Досталось сие чудо китайской инженерной мысли за символическую цену. Честно говоря взял из-за корпуса. Что оно меряет? Пищит у включенной микрволновки, телевизора, включенных трансформаторов и если поводить у магнита. Полагаю, меряет не в микротеслах, а каких-то нанопопугаях:)

Надеялся на проводку, но ее не видит даже под нагрузкой. Термометр встроенный и тот врет на +5 градусов.
В общем вопрос творческий. Что из этого можно сделать полезного?



DEN
Участник
Offline5.6
с сен 2003
Родина-мать
Сообщений: 8055

Дата: 29 Май 2021 22:31:47 #

НИЧЕГО.
Пустая трата денег.
Раз брали ради корпуса, так пусть хоть корпус останется.
Реклама
Google
Sergey4565
Участник
Offline5.0
с сен 2007
Москва
Сообщений: 8055

Дата: 29 Май 2021 22:42:57 #

Вместо дросселя припаять ферритовую антенну от китайского приёмника и проверить что будет :)
Магнитометр в телефоне наверное точнее будет :) Причём он может мерить и постоянное поле (там 3-осевой магнитный компас).
vintus
Участник
Offline0.0
с мая 2021
Кишинев
Сообщений: 23

Дата: 29 Май 2021 22:52:48 #

Частота измерений заявлена как 50-300 Hz.
Sergey4565
Участник
Offline5.0
с сен 2007
Москва
Сообщений: 8055

Дата: 29 Май 2021 23:00:09 #

Тогда нужна катушка на трансформаторном железе.
IgorDych
Участник
Offline1.4
с июн 2009
Москва
Сообщений: 134

Дата: 29 Май 2021 23:19:55 · Поправил: IgorDych (29 Май 2021 23:46:30) #

Надеялся на проводку, но ее не видит даже под нагрузкой

Жалко и не понятно, для чего делают такие узкопрофильные показометры.
Чисто EMF показометр, реагирует исключительно на магнитное поле. Можно было реализовать (без затрат) и функцию ELF показометра, для регистрации электрического поля, видел бы провода под напряжением. Рекламой сбивают людей с толка, когда пишут про измерение СВЧ от микроволновок. А по факту реагирует на трансформатор внутри.
EMF, ELF (Efield), RF - разные поля, но нечистоплотные продавцы, бывает что мешают всё в кучу (в описании) и покупатель думает, что теперь всё может измерить. А в результате грусть - печаль (((
Теоретически, можно переделать в индикатор проводки, но придется срисовывать схему включения усилителя.
Вероятно установлена м/сх LMV324L, счетверенный rail-to-rail ОУ. Но для ELF индикатора, придется переделывать входные цепи ОУ. Не стоит заморачиваться, пожалуй.
... рассмотрел, LM324M
vintus
Участник
Offline0.0
с мая 2021
Кишинев
Сообщений: 23

Дата: 29 Май 2021 23:48:07 #

Жалко и не понятно, для чего делают такие узкопрофильные показометры.
Мне он достался по цене хороших батареек, а ведь кто-то их покупает по 15-25$ и пишет восторженные отзывы, что супер прибор)))
IgorDych
Участник
Offline1.4
с июн 2009
Москва
Сообщений: 134

Дата: 30 Май 2021 00:02:02 #

восторженные отзывы, что супер прибор
Видел с ним видео, тычут в удлинитель с розетками. Но природа полей разная, а людей не научили, что и чем можно регистрировать.
Вот подобный прибор ED88TPlus, но для всех измерений EMF, ELF, RF.
Так же ОУ применяется, но есть функция измерения электрического поля.
Помимо дросселя, есть антенна, в виде участка фольги на плате, с торца и подключена через конденсатор и цепи коррекции, к тому же ОУ.
Programmist
Участник
Offline4.0
с ноя 2008
Москва
Сообщений: 3315

Дата: 31 Май 2021 02:57:35 #

DEN
Пустая трата денег.
Не пустая. Можно, например, проверить силу постоянных магнитов при покупке и подборе одинаковых.
У всех разная. Чем её ещё измерять, гирей на верёвке?
Вполне себе полезный прибор, если не врёт.
DEN
Участник
Offline5.6
с сен 2003
Родина-мать
Сообщений: 8055

Дата: 31 Май 2021 05:51:41 #

Programmist, ни разу не проверял магниты за ненадобностью.
В телефоне встроенный датчик по- умолчанию работает
Programmist
Участник
Offline4.0
с ноя 2008
Москва
Сообщений: 3315

Дата: 31 Май 2021 11:08:26 #

DEN
AlNiCo размагничиваются со временем и при разборе магнитных систем, неодим сам поубивал кучу, хоть и говорят, что его размагнитить невозможно. Ещё как возможно, а при небольшом нагреве ему сразу конец.
Феррит размагничивается при ударе и сколе на краях. Короче, там целая наука.
IgorDych
Участник
Offline1.4
с июн 2009
Москва
Сообщений: 134

Дата: 31 Май 2021 11:27:46 #

К сожалению, для измерения постоянного магнитного поля, он не пригоден. Пока магнитный поток, пересекает витки катушки, в катушке индуцируется ЭДС. Как только магнит останавливается, на выходе датчика 0 вольт. Для регистрации постоянных магнитных полей, применяют датчики на основе эффекта Холла.
Programmist
Участник
Offline4.0
с ноя 2008
Москва
Сообщений: 3315

Дата: 31 Май 2021 11:41:57 #

IgorDych
для измерения постоянного магнитного поля, он не пригоден.
Наверно, можно каким-то способом измерить.
Например, прикрепив магнит к вращающемуся диску.
А пока самым надёжным инструментом остается гиря.)
vintus
Участник
Offline0.0
с мая 2021
Кишинев
Сообщений: 23

Дата: 31 Май 2021 12:27:55 #

Для измерения магнитов как раз таки пригоден. В меню есть функция запоминания максимума. Помахали у магнита, зафиксировали максимум, помахали у другого...но это весьма специфическое применение...
Programmist
Участник
Offline4.0
с ноя 2008
Москва
Сообщений: 3315

Дата: 31 Май 2021 13:14:38 #

vintus
это весьма специфическое применение...
Совсем не специфическое, магнитов везде не меньше, чем скрытой проводки.
Кто его знает, чем придётся заниматься завтра.
Может быть, ремонтировать какие-нибудь мотор колёса.
IgorDych
Участник
Offline1.4
с июн 2009
Москва
Сообщений: 134

Дата: 31 Май 2021 15:39:00 #

vintus
функция запоминания максимума

Да, тоже есть такая штука. Пределы измерений, 600mG и 10mG. При поднесении магнита, предел 600mG, значительно превышается. На пределе 10mG, фиксирует ход кварцевых часов, на расстоянии около 10 см. Но практической пользы, для меня нет. Чаще функция измерения RF интересна.
Но конечно, это не значит, что совсем бесполезна. Можно, к примеру, определять поле рассеяния трансформаторов. Его максимум - минимум. Применительно к НЧ звуковоспроизводящей аппаратуре. Да можно найти применение.
xman
Участник
Offline4.5
с авг 2005
Вологда
Сообщений: 1983

Дата: 01 Июн 2021 07:19:40 · Поправил: xman (01 Июн 2021 07:20:47) #

проверить силу постоянных магнитов при покупке и подборе одинаковых.
У всех разная. Чем её ещё измерять, гирей на верёвке?


Чтобы измерить - нужен откалиброванный прибор. А оценить в попугаях для сравнения разных магнитов позволит копеечный датчик Холла. Только нужен с аналоговым выходом, который без встроенного компаратора. Подойдет даже "голый" четырехвыводный датчик без усилителя, лишь бы был на него datasheet. На два вывода подаем постоянку несколько вольт, а на других двух измеряем цифровым вольтметром выходное напряжение. Оно будет пропорционально напряженности магн. поля. Чтобы датчик не перегружался от слишком мощного магнита, применяется пластмассовая или деревянная поркладка подходящей толщины между датчиком и магнитом.
Programmist
Участник
Offline4.0
с ноя 2008
Москва
Сообщений: 3315

Дата: 01 Июн 2021 13:39:50 · Поправил: Programmist (02 Июн 2021 00:17:04) #

xman
оценить в попугаях для сравнения разных магнитов позволит копеечный датчик Холла.
Разве что в попугаях. Датчик Холла имеет эффект памяти, впрочем как и гиря.
Показания будут плавать в течении суток после подачи напряжения питания.
Лечится изменением полярности, но опять же до калибровки придётся ждать сутки.
Так что самым точным методом остаётся ЭДС.
Вот как-то так:

Не повторять! :)
vintus
Участник
Offline0.0
с мая 2021
Кишинев
Сообщений: 23

Дата: 03 Июн 2021 20:57:16 · Поправил: vintus (03 Июн 2021 22:13:26) #

В общем решил собрать на базе прибора детектор ионизирующего излучения. Вместо трубки Гейгера буду использовать неонку. Пока я схему соображал, паяльник нагрелся и я в шутку припаял неонку вместо дросселя.Вуаля! Детектор ELF готов! Реагирует на любые провода под напряжением, розетку в стене регистрирует сантиметров с 20. Вот думаю, что дальше? Оставить как есть или городить детектор радиации дальше...
П.С. дело не в неонке, припаял два лепестка в качестве антенны, чувствительность зашкаливает.Однако реагирует только на низкочастотные колебания. К радиопередатчику равнодушен.
IgorDych
Участник
Offline1.4
с июн 2009
Москва
Сообщений: 134

Дата: 04 Июн 2021 01:40:00 · Поправил: IgorDych (04 Июн 2021 01:44:01) #

vintus
Детектор ELF готов! Реагирует на любые провода под напряжением

Ну по сути, у Вас в руках усилитель НЧ, с цифровым индикатором уровня на выходе, грубо говоря ))
К ВЧ передатчику, конечно, будет равнодушен. Посмотрите схемы простых детекторов ВЧ поля, на диоде Д18 или подобном. Типа индикаторы ВЧ поля. Вместо микроамперметра, вход Вашего усилителя.
Ну так, примерно )) Индикатор ВЧ поля из мультиметра
А дозиметр делать... Если нормальный, то заморочка. Дозу же считать нужно, нужен счетчик. И сам счетчик Гейгера тоже, ну если по нормальному делать.
В общем, или поиск проводки, или индикатор ВЧ поля. Ну или совместить все и сделать переключение режимов ))
Хотя... если подумать, можно еще что нибудь реализовать.
Programmist
Участник
Offline4.0
с ноя 2008
Москва
Сообщений: 3315

Дата: 04 Июн 2021 02:52:56 #

IgorDych
если подумать, можно еще что нибудь реализовать.
Поиск НЛО :)
IgorDych
Участник
Offline1.4
с июн 2009
Москва
Сообщений: 134

Дата: 04 Июн 2021 11:00:14 #

Programmist
Поиск НЛО :)

Да можно хоть НЛО искать, хоть "чертей гонять", лишь бы скучно не было... смеюсь ))
Сейчас подумал, что прибор у автора, регистрирует переменную составляющую. А значит, просто схемой детектора, для измерения ВЧ сигнала, не обойтись. Чистая несущая, даст на выходе детектора, постоянную составляющую. А прибор "заточен", на поиск переменной. То есть, показания будут, только в случае амплитудной модуляции сигнала...
Programmist
Участник
Offline4.0
с ноя 2008
Москва
Сообщений: 3315

Дата: 04 Июн 2021 14:57:02 #

IgorDych
показания будут, только в случае амплитудной модуляции сигнала...
Да, поэтому с измерением постоянных магнитов возникают некоторые технические сложности.
К каждому нужен свой подход:
vintus
Участник
Offline0.0
с мая 2021
Кишинев
Сообщений: 23

Дата: 04 Июн 2021 22:23:59 #

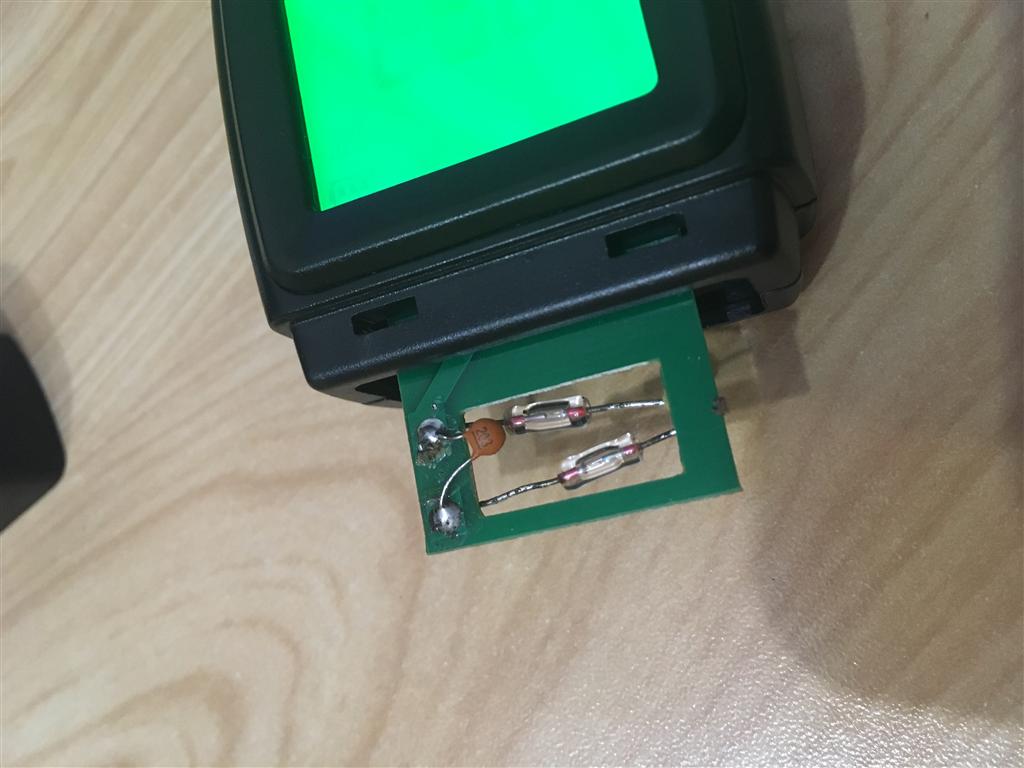

Поэкспериментировал с детектором ВЧ. Злых СВЧ диодов не имею, среди доступного удалось выбрать два Д9 с более высокой граничной частотой. Реагирует теперь на все радиоизлучатели вплоть до 2,4Ггц точно. Очень забавно наблюдать за радиобменом между роутером и телефоном по Wi-Fi(регистрирует в пределах комнаты). Рацию видит хорошо и GSM , DECT и сотовый в режиме 3g почти вплотную. но там и мощности смешные. Теперь эта штука для меня стала куда полезнее. Кстати проводку тоже видит после переделки, но не с той чувствительностью конечно.
