Дата: 21 Авг 2018 20:01:13 #

Это как имея ВЧ разьем задатся целью собрать трансивер
Когда-то пытался это собрать из рассыпухи и не заработало, точнее заработало погано и на одной единственной частоте. Поэтому интересует готовый, или почти готовый блок модулятора. А остальная часть осталась после экспериментов с частотной модуляцией, хотя там тоже пересобирать надо всё, но только сначала надо убедиться, что заработает, пусть на весу и на соплях.
Сколько примерно на такой смеситель надо подавать миливатт? Сразу с кварцевого генератора, типа металлической коробочки, хватит?
DEN
Участник
Offline5.6
с сен 2003
Родина-мать
Сообщений: 8019

Дата: 21 Авг 2018 20:56:48 #

Вам надо с азов начать- Э.Рэд Справочное пособие по высокочастотной схемотехнике.

Там как раз все расписано, включая схемы смесителей.
В вашем случае не знаю- надо схему платы разрисовать
Реклама
Google
Pedro
Участник
Offline1.5
с фев 2006
Сообщений: 198

Дата: 22 Авг 2018 22:51:01 · Поправил: Pedro (22 Авг 2018 22:54:41) #

От какой-то советской измериловки.

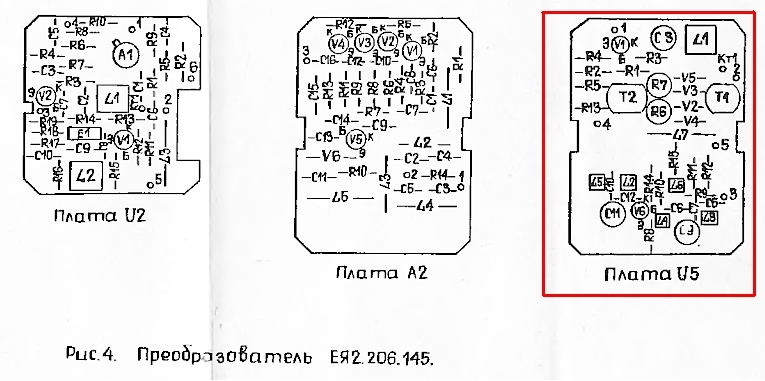

Плата У5 из преобразователя ЕЯ2.206.145 от С4-74
grodenski
Участник
Offline1.3
с окт 2019
Гродно
Сообщений: 80

Дата: 25 Окт 2020 21:43:32 · Поправил: grodenski (25 Окт 2020 21:44:56) #

Здравствуйте! Помогите,пожалуйста, опознать что это за модуль и найти информацию о нем. Нагуглить ничего не удалось.


XOR
Участник
Offline4.0
с янв 2007
...
Сообщений: 1181

Дата: 25 Окт 2020 22:21:05 #
grodenski
Участник
Offline1.3
с окт 2019
Гродно
Сообщений: 80

Дата: 25 Окт 2020 22:58:22 #

XOR
Спасибо!
Sergey4565
Участник
Offline5.0
с сен 2007
Москва
Сообщений: 7795

Дата: 25 Окт 2020 23:03:27 #

Обычный блок от телевизора.
Почти никогда ничего найти на них не выходит, искать надо описание на микросхемы.
grodenski
Участник
Offline1.3
с окт 2019
Гродно
Сообщений: 80

Дата: 26 Окт 2020 21:21:57 #

Sergey4565 думал, что он с радиоканалом. Но похоже что нет. Хотел поэкспериментировать с целью получить звук телевизионных каналов из кабельного тв.
Sergey4565
Участник
Offline5.0
с сен 2007
Москва
Сообщений: 7795

Дата: 26 Окт 2020 21:32:58 #

думал, что он с радиоканалом.
Всмысле? FM-radio?
Я тут вообще фильтров ПЧ не вижу. Значит в нём нет демодуляторов. Что собственно видно и по ссылке.
Демодуляторы и фильтры тут:

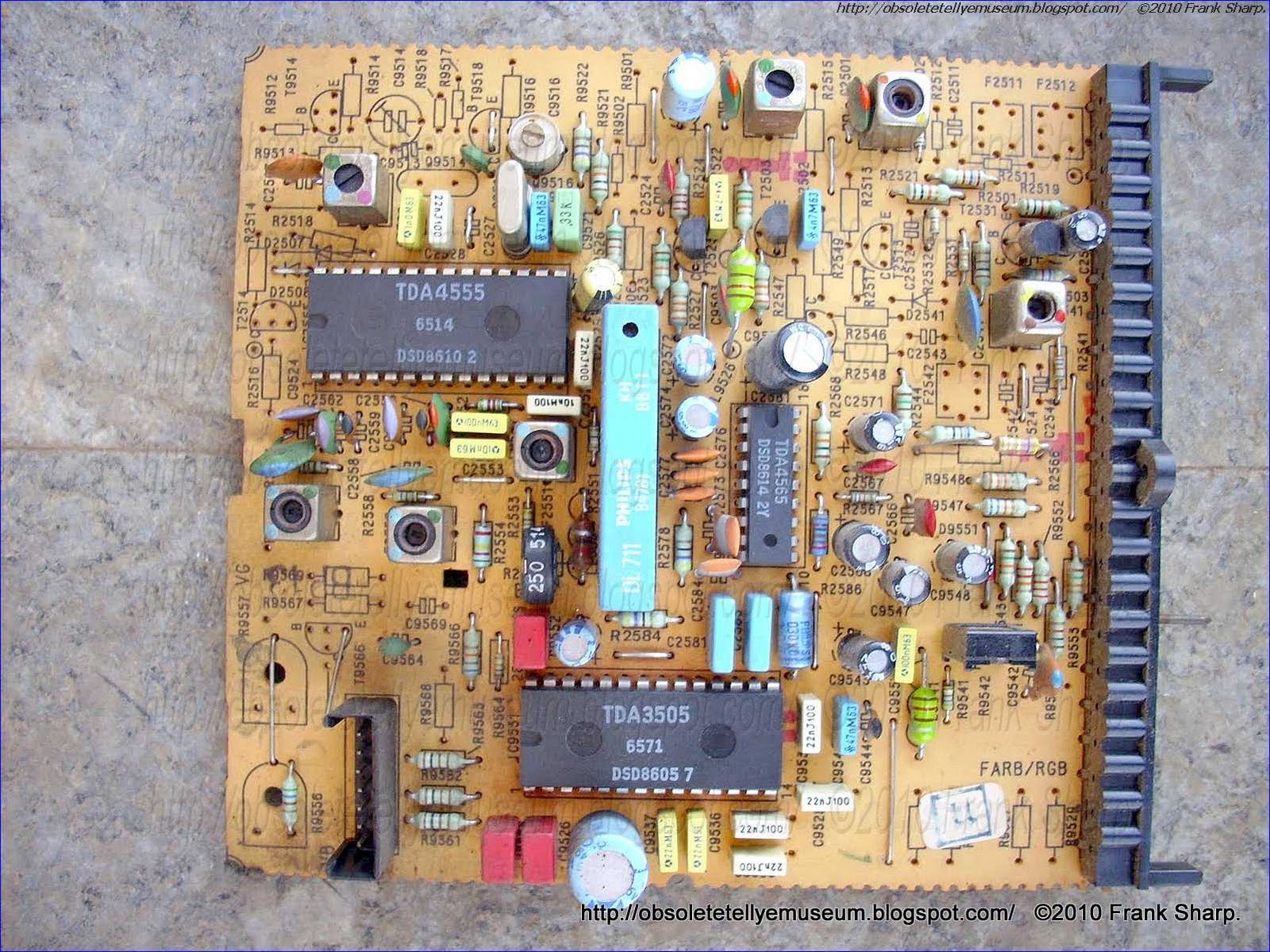

https://1.bp.blogspot.com/_SPwX1vYEKqg/TVBRFsOItcI/AAAAAAAAFkI/ZsWk3dy4CAs/s1600/IMG_3615.jpg
studentkra
Участник
Online4.1
с мая 2017
Красноармейск М.О.
Сообщений: 662

Дата: 26 Окт 2020 22:48:55 #

Хотел поэкспериментировать с целью получить звук телевизионных каналов из кабельного тв.
grodenski, ищите тюнеры на связке TDA65XX и TDA98XX которых полно навалом везде. В старых китайских телевизорах, PCI компьютерных тюнерах. Там прям выход звука и видео.
lidokork
Участник
Offline1.1
с июл 2009
Гадюкино
Сообщений: 68

Дата: 09 Янв 2021 14:15:44 · Поправил: lidokork (09 Янв 2021 14:20:03) #

Какой то ламповый УПЧ,но от чего он? Лампы 6К4П, Есть и гетеродин на каком то транзисторе П или МП внутри экрана с маркировкой Г.
http://images.vfl.ru/ii/1609094362/14113f1e/32789911_m.jpg
http://images.vfl.ru/ii/1609094412/12b702ef/32789923_m.jpg
http://images.vfl.ru/ii/1609094460/41f0793d/32789925_m.jpg
