Гарри Ясный
Участник
Offline1.1
с мая 2017
Москва
Сообщений: 59

Дата: 19 Янв 2019 18:13:56 #

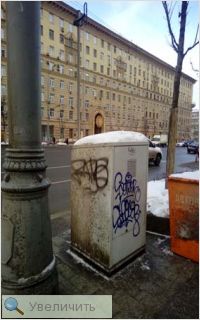

Не так давно в г. Москве, на улицах стали устанавливаться термошкафы с выносом петлевой антенны. Наблюдал в центре Москвы, устанавливаются, как правило, в 5-50 м. от проезжей части. Что это может быть такое?
killer258
Участник
Offline3.2
с янв 2010
Тула
Сообщений: 2310

Дата: 19 Янв 2019 21:41:23 · Поправил: killer258 (19 Янв 2019 21:49:15) #


Увеличить


кто подскажет, для чего применяется такая антенна на некоторых платформах пригородных электропоездов ?
на вид примерно 300-400 мгц.
И, что ещё интереснее- какое-то странное там согласование кабеля с пистолькорсом. Кто знает, что там применено? идёт продолжение верхнего конца петлевого вибратора параллельно земле, далее подключается видимо, к кабелю, а куда подключен нижний конец петлевого вибратора, вообще не видно.
К сожалению, ближе подойти не было возможности, а оптического зума в камере телефона нет.

Неужели придуман какой-то новый способ согласования кабелей с пистолькорсами, о котором раньше не знали? Там нет традиционной полуволновой петли из отрезка кабеля, и вряд ли внутри вибратора проходит 1/4 волновый трансформатор из кабеля, потому что, судя по диаметру петлевого вибратора, он там не поместится (по-моему, петлевой вибратор здесь вообще из прутка меди, а не из трубки даже)
Реклама
Google
GIBBON
Участник
Offline5.4
с авг 2006
Минск
Сообщений: 2724

Дата: 19 Янв 2019 21:47:27 · Поправил: GIBBON (19 Янв 2019 21:49:55) #

Радиомаяк для речевых информаторов на электричках. Там особо замороченная антенная система ни к чему.
killer258
Участник
Offline3.2
с янв 2010
Тула
Сообщений: 2310

Дата: 19 Янв 2019 21:49:57 #

А как там с согласованием и симметрированием, кто-нибудь может пояснить?
dottor
Участник
Offline2.0
с июн 2009
Москва
Сообщений: 270

Дата: 24 Янв 2019 22:41:13 #

Прошу опознать антенну. Высота - по колено. Реле управляются индивидуально, по отдельным проводам. Я вижу так, что посередине петлевая антенна, а вокруг 4 управляемых штыря.











[img][/img]
Diversant
Участник
Offline2.7
с мар 2014
Сибирь
Сообщений: 426

Дата: 25 Янв 2019 03:52:37 #

Интересная штука, работает по принципу пеленгатора?
DEN
Участник
Offline5.6
с сен 2003
Родина-мать
Сообщений: 7836

Дата: 25 Янв 2019 05:36:16 #

Да, только пеленгатор более скоростной, даже древний. Переключение осуществляется пин-диодами
dottor
Участник
Offline2.0
с июн 2009
Москва
Сообщений: 270

Дата: 25 Янв 2019 06:16:45 #

работает по принципу пеленгатора?
На первый взгляд - да. А для чего именно так сделано - я не знаю.
Sovischa
Участник
Offline1.1
с янв 2007
Москва
Сообщений: 22

Дата: 28 Янв 2019 00:57:34 · Поправил: Sovischa (28 Янв 2019 01:09:24) #

Всем добрый день и прошу прощения, здесь тоже продублирую свой вопрос... вдруг в LPD не знают :)
Разбираюсь в старом радиохламе от портативных раций... помогите опознать антенну, пожалуйста. На ней есть знак, но какой-то невнятный.
Длина 14 см. Корпус прорезиненный литой, как у старых профессиональных брендов. К концу немного сужается.
Разъем SMA.
Что за знак? PS кажется, уже опознали как Вертекс/Ясу

http://www.radioscanner.ru/uploader/2019/dscf4997.jpg
9CXX
Участник
Offline3.8
с июл 2006
Малый Моторольск
Сообщений: 4553

Дата: 28 Янв 2019 01:42:39 #

Sovischa

Спиралка VS - Vertex-Standard.
Sovischa
Участник
Offline1.1
с янв 2007
Москва
Сообщений: 22

Дата: 29 Янв 2019 01:23:55 #

Спиралка VS - Vertex-Standard.

Спасибо!
Mexico
Участник
Offline6.7
с янв 2004
Москва
Сообщений: 4850

Дата: 18 Фев 2019 23:25:37 · Поправил: Mexico (18 Фев 2019 23:59:48) #
молчун
Участник
Offline3.0
с июл 2005
Москва
Сообщений: 606

Дата: 19 Фев 2019 01:34:47 #

Mexico
UA9CI
Васиссуалий Лоханкин
Участник
Offline2.5
с ноя 2016
Магнитогорск
Сообщений: 604

Дата: 19 Фев 2019 07:06:36 #

Прочитал, что смог найти в инете, про человека, соорудившего такую невероятную антенну.
Причём пишут , что в одиночку.
Вспомнилась одна книга, где мастеровитый умелец в одиночку снял зависшую шхуну со скал, что по логике обычных людей было просто невозможно.
GROT
Участник
Offline5.6
с мая 2006
Санкт-Петербург
Сообщений: 2287

Дата: 19 Фев 2019 14:30:28 #

Гарри Ясный

Это шкаф управления уличным освещением, ну или архитектурной подсветкой чего-нибудь.

GIBBON

А у нас нет такой системы управления автоинформатором. Да и потом, автор сообщает, что антенны наблюдает только на некоторых платформах.
Mexico
Участник
Offline6.7
с янв 2004
Москва
Сообщений: 4850

Дата: 19 Фев 2019 14:35:29 #

молчун спасибо, друже!
Mitya
Участник
Offline3.7
с янв 2005
Россия
Сообщений: 1012

Дата: 11 Мар 2019 20:52:29 · Поправил: Mitya (11 Мар 2019 22:20:32) #

В теме была большая КВ антенна антенна АМС-17-2 с ТАВКР, ответа особого не было.

На ресурсе http://forums.airbase.ru/2016/12/t57613_19--tavkr-pr-11435-shifr-krechet-admiral-flota-sovetskogo-soyuza.html нашел описание антенны.

https://2017.f.a0z.ru/02/17-4629901-p0056.png
https://2017.f.a0z.ru/02/17-4629901-p0057.png
https://2017.f.a0z.ru/02/17-4629901-p0058.png
https://2017.f.a0z.ru/02/17-4629901-p0059.png

https://2017.f.a0z.ru/02/17-4630545-sravnenie.jpg

Может кому будет интересно..
Sinilaj
Участник
Offline5.1
с окт 2008
ХМАО
Сообщений: 740

Дата: 15 Мар 2019 04:13:17 · Поправил: Sinilaj (15 Мар 2019 04:18:49) #



возможно чисто приемный комплекс. Что за система?
Asth
Участник
Offline1.2
с дек 2015
Южно-Сахалинск
Сообщений: 44

Дата: 15 Мар 2019 18:14:38 #

https://pp.userapi.com/c855124/v855124505/35f/dKQh_bLtNnE.jpg
Я ноль в этой теме, поэтому прошу подсказать.
Штырь - вроде на 172 МГц.
Антенна справа - 235 МГц? Для чего вообще такие антенны?
Подбирал на глазок, отталкиваясь от того что высота полотна флага = 90 см, полюбому накосякопорил в прикидках.
Kim Mathers
Участник
Offline3.4
с мар 2007
From Moscow to Michigan. And back...
Сообщений: 1124

Дата: 15 Мар 2019 18:25:44 #

Asth

Справа перевернутая ГПшка - комплекс связи ФСБ, называется букву "А" (как и еще штук 8 комплексов связи этой организации).
Ангстрем
Участник
Offline6.2
с сен 2005
127.0.0.1
Сообщений: 7623

Дата: 16 Мар 2019 10:40:40 #

Антенна справа - 235 МГц?
Это "на глазок" поделили?)
Diversant
Участник
Offline2.7
с мар 2014
Сибирь
Сообщений: 426

Дата: 16 Мар 2019 18:08:40 #

Справа на Виолу похоже.
C130
Участник
Offline1.3
с янв 2009
Алма-Ата
Сообщений: 53

Дата: 17 Мар 2019 09:06:02 · Поправил: C130 (17 Мар 2019 09:06:43) #

Подскажите, если антенна так согнута в три раза, то это никак что ли не влияет на приёмо-передачу?



Mexico
Участник
Offline6.7
с янв 2004
Москва
Сообщений: 4850

Дата: 17 Мар 2019 09:53:38 · Поправил: Mexico (17 Мар 2019 11:27:33) #

C130 добрый день. Влияет конечно.
Мы с вами земляки, будет время, подъезжайте, я возьму несколько подобных натовских антенн, на практике и по приборам посмотрим что происходит.
dottor
Участник
Offline2.0
с июн 2009
Москва
Сообщений: 270

Дата: 17 Мар 2019 09:59:08 #

Существуют варианты схем согласования, которые делают такое влияние меньше. Например, автоматическое согласующее устройство, П-контур. Но в целом, конечно, сложенная таким образом антенна почти всегда будет работать заметно хуже. У некоторых радиостанций подобное расположение антенны может привести даже к отказу выходного каскада передатчика.
YuriVR
Участник
Offline5.0
с ноя 2008
Омск
Сообщений: 2414

Дата: 17 Мар 2019 18:53:58 #

C130
У подобных станций весьма широкий диапазон рабочих частот (перекрытие может быть больше 10). Соответственно, если работать ближе к верхней части диапазона, то сложенная антенна для этих частот будет близка к полноразмерной, никакого отрицательного влияния на эффективность не будет.
Перестраиваемые согласующие устройства в этом диапазоне не используют в таких станциях, антенну делают с потерями и за счет этого обеспечивают приемлемое согласование без перестройки во всем рабочем диапазоне. При этом чем ниже частота рабочая, тем ниже эффективность антенны за счет потерь во встроенном в антенну широкополосном СУ.
BFG10k
Участник
Offline2.0
с дек 2005
Волгоград/Москва
Сообщений: 225

Дата: 18 Мар 2019 12:44:41 #

Подскажите, если антенна так согнута в три раза, то это никак что ли не влияет на приёмо-передачу?
Как уже было сказано выше - влияет в худшую сторону. Обычно складывают, чтоб антенна не цеплялась за ветки и прочие препятствия, а при работе разворачивают на полную длину. В старых советских военных станциях типа Р-105/108/109 было сделано ручное согласование - настройка антенны выведена на переднюю панель, с помощью неё можно было настроить в резонанс любой провод и вполне сносно работать. В Р-159 настройка антенны уже делалась автоматом - блок настройки имел два движка и два кпе, которые подстраивались этими движками. Вся эта система управлялась от схемы измерения ксв, запускалась нажатием кнопки на передней панели.
C130
Участник
Offline1.3
с янв 2009
Алма-Ата
Сообщений: 53

Дата: 18 Мар 2019 20:07:49 #

Если только для приемника на приём в КВ, диполь из изолированного провода будет на дереве изогнут по разному как гирлянда к примеру, то качество приёмного сигнала будет хуже чем у классического прямого наклонного диполя?
Sergey4565
Участник
Offline4.6
с сен 2007
Москва
Сообщений: 7117

Дата: 18 Мар 2019 20:29:37 #

Если только для приемника на приём в КВ, диполь из изолированного провода будет на дереве изогнут по разному как гирлянда к примеру, то качество приёмного сигнала будет хуже чем у классического прямого наклонного диполя?
Будет хуже ещё и потому, что дерево поглощает сигнал. Но на приём наверное не сильно заметно, если у приёмника чувствительность с запасом, а шум эфира выше чувствительности приёмника.
pactor
Участник
Offline2.5
с апр 2013
Санкт-Петербург
Сообщений: 615

Дата: 18 Мар 2019 21:46:06 #

Коллеги! Вы будете смеяться, но однажды в руки попала книга "2000 советов радиолюбителю"
издания годов времен Октябрьской Революции. Так вот в ней кроме советов как вырастить кристалл
и сделать электролит с помощью керосинки Гретц, двух аллюминиевых пластин и банки из под
огурцов была следующая мысль: (прошу не пинать - как запомнил) "согласно приказа командующего
американским экспедиционным корусом генерала Монтгомери, деревья использовались в качестве
антенн следующим образом. На высоте 1,5 метра в ствол вбивается медный, полдюймовый штырь
соединяемый с выходом радиостанции. Далее такойже штырь вбивается на глубину 2 фута в корневую
систему дерева и соединяется с корпусом радиостанции. Рекомендуется в качестве антенн использовать деревья с обильной кроной и высокие." Цытата закончена. А вы дерево поглощает....
