Доброго времени, антенна ground plane имеются только фото может у кого есть больше информации о конкретной модели, спасибо!архив с 2 фото

кажется, в заглублённое сооружение: Это уже ближе к истине))) Антеннки связи с бомбоубежищем (подземным КП). В Севастополе возле каждого такого подземного КП торчат от одной до четырех "удочек" длиной по 3 метра. Еще мне нравится труба от дизель-генератора в центре города, замаскированная под уличный фонарь.

В Севастополе возле каждого такого подземного КП торчат от одной до четырех "удочек" длиной по 3 метра
Не факт-не всегда есть корабельные штыри на кв..не так давно побывал в одном серьезном убежище-так там все антенны только на лоу-бэнд были...видео не мое
https://www.youtube.com/watch?v=W5FPgdszACE&list=FLA3qIBPamU_-Rl47R-4oblA&index=7
https://www.youtube.com/watch?v=5p3KUOEgXNo&index=4&list=FLA3qIBPamU_-Rl47R-4oblA

Подскажите по антеннке:

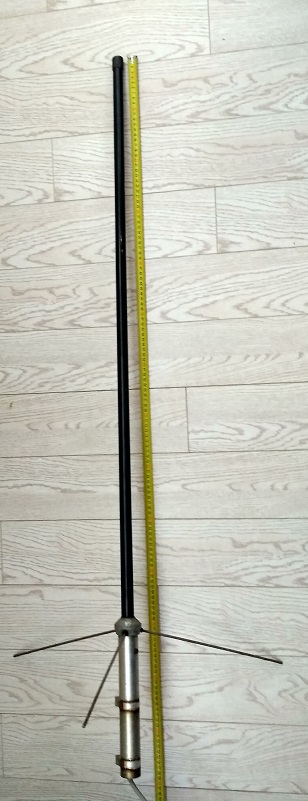

Длина внутренностей 108см, длина отвесов 29см, под какой диапазон частот девайс.
Спасибо!

Sanek200
Похоже, это базовая антенна от дальнобойных радиоудлинителей типа сенао/харвест, судя по длине ПРОТИВОВЕСОВ, рабочая частота получается в районе 240-250Мгц, как раз на тех частотах сенавы-харвесты и работали.

Похоже, это базовая антенна от дальнобойных радиоудлинителей типа сенао/харвест, судя по длине ПРОТИВОВЕСОВ, рабочая частота получается в районе 240-250Мгц, как раз на тех частотах сенавы-харвесты и работали.
Печально(((( жаль не на 70см

Зато на SATCOM ;)

Зато на SATCOM ;)
Да нафиг он нужен в Москве
Отдам антенну антенну самовывозом за спасибо!

перестроить ее не получится?

перестроить ее не получится?
во первых мне не удалось скрутить противовесы, хотя сутки отмачивал
во вторых я не умею

Sanek200
жаль не на 70см
Ломать - не строить. Т.е. из большего всегда можно сделать меньшее. Перестроить на 70 см возможно несколькими путями. Самое простое сделать GP 1/4. Обрезаем противовесы до длины 16 см. Удаляем катушку в основании, соединяем напрямую. Центральный штырь-проволоку также уменьшаем до 16 см. В первом приближении антенна готова. Может оказаться чуть ниже по частоте, при подстройке ещё немного укоротить штырь.
Из вышеуказанного образца можно создать более эффективную антенну. К этой-же 1/4 сверху прибавляем катушку и ещё полволны. Катушку применить имеющуюся, уменьшив число витков. Но тут требуются расчеты.

Если оставить катушку в основании, то используя её можно сделать 5/8, а если добавить ещё секцию катушка-проводник то и 2-эл по 5/8.
Наверное это оптимальный вариант, но требующий расчётов.

Вот тема, где обсуждается переделка Перестройка антенны Harvest DX-60 на 144/433 МГц

Ещё видео переделки, другой вариант https://youtu.be/l3tuyruDTvU

Sanek200
во первых мне не удалось скрутить противовесы, хотя сутки отмачивал
Нагреть газовой горелкой - резко остудить место резьбы керосином. Повторить несколько раз.
Должно помочь.

Нагреть газовой горелкой - резко остудить место резьбы керосином. Повторить несколько раз.
Горелки нет и в квартире это не вариант, гаража тоже нет
сутки в керосине мочил, грел феном строительным не помогло только стружку снимают газовые ключи
да и даже ксв мерить мне нечем и как настраивать антенну, поэтому мне проще отдать и пусть знающий чел что хочет то и делает.
P.S. мой уровень это два баофенга и RTL-SDR плюс магнитка НН-9000)))
Отдам антенну антенну самовывозом за спасибо!

Горелки нет и в квартире это не вариант, гаража тоже нет
Что можно сказать - сочувствую. В квартире не развернешься... :(

Подскажите, что за антенна

По конструкции логопериодическая, стояла на радиорелейке Малютка. Интересует диапазон.

Так у Малютки частоты в районе 150/165. Антенна тоже двоечная.

Антенна тоже двоечная.
Не похоже. Сильно большая. В сети есть похожая, но диапазон у нее 60-70 мгц. Да и с малютками шли вроде другие антенны.

fly2015
Подскажите, что за антенна

Малютка-2 60-70МГц

http://www.releika.ru/arl60i2u10.html

Здание ЦССИ ФСО в г.Ижевск
"Мини-коллинеары" установленные полу-кустарным способом, размер обоих не превышает 30-40см. Что это за модель такая, весь интернет перерыл уже... Спецы, вы где? ;)

Не раз сие выкладывал, но так никто и не опознал.

"Мини-коллинеары" установленные полу-кустарным способом, размер обоих не превышает 30-40см.
Возможно WiFi на 7...9дБи, но в городе от них мало толку.

Sergey4565, к сожалению фото лучшего качества сделать не могу, да и там камеры кругом...
Сами антенны изготовлены по типу стандартного коллинеара, как к примеру Diamond X-50. Таких малюток впервые вижу, к тому же наличие противовесов смущает.
Вообще это цсси, а верёвки на КВ - сплошной самопал, неужели здесь тоже кустарщина?

неужели здесь тоже кустарщина?
Чертёж похожей антенны где-то в инете видел, может и самоделка.

Sergey4565, вот первое что нашёл: http://www.lan23.ru/wifi/omni/omni.html типа такое?
Здание серьёзной структуры, а обсуждаем самоделки.

Типа такой.
Не самоделки правда тоже очень похожи, но обычно без противовесов.
http://www.sysmc.ru/solutions/system_components/antennas/2.4GHz/A-7W/

Sergey4565, большое спасибо, теперь понятно стало. А противовесы могли допилить их "кулибины". Кабели снижения тоже отменные кстати, как и всё антенное хозяйство на крыше! Без слёз не взглянешь...

Такую антенну увидел на возвышенности в промзоне. Сначала подумал, что это вещание "радиоФМ", но смутили перемычки между верхними и нижними ромбиками.

Так может она диэлектрическая эта перемычка.

Kilim
А чем Вас перемычки смущают? Вот здесь обсуждается однотипная антенна, правда с двумя перемычками вместо четырех.

Доброго времени суток. Подскажите принадлежность этого сооружения, что за антенна под куполом? Подозреваю, что относится к авиации, стоит здесь 51.880555 36.134148.

Предполагаю, что это радиолокационный комплекс обзора летного поля , но до аэропорта километров 6-7.

RD3WAT
Типовой метеолокатор МРЛ-5, по всему Союзу расставлены, не только в зоне аэропортов. Близко лучше не "отдыхать", особенно если попадаете в сектор излучения по горизонту (на возвышенности, например). Работает в импульсном режиме, но моща запредельная. Видит грозовые фронты и облачность до 400 км. Могу ошибаться - давно с ними встречался.
