а следующей моделью стал "Альпинист-405"
Мой 405-й: https://youtu.be/a9C9CIta41I
Уступает только ВЭФу и Океану

Rock-n-roller63
Хорошее сравнение...
Я там, в ролике, свой коммент оставил.
Тут только схему приведу,один из вариантов.

Работы по доработке Альпиниста, на пол часа...

Simon
странно, что питание , куда повесили коллекторные LC-контуры не имеет блокировку по ВЧ.

И раз уже доработать, то демодуляторный Д9 поменять на Д311.

Вместо каскода можно просто последний транзитсор в УПЧ поменять на КТ316 или 325 или 368 в пластмассовом корпусе.

Хайо
Согласен, не только диод поменять, но и все КТ315 заменить на 368.
И ещё перед последним контуром ПЧ поставить дополнительный транзисторный каскад с последующим ПКФ, или даже двумя, с широкой полосой.
Может и каскод в этом случае будет лишним, а может и нет, это уже только практика показать может.
И будет уже другой приёмник... а так, ну это только ностальгия для кого-то в наше время.

vasya pelengator
заменить на 368
В данной схеме может "запеть" упч.
Пробовал и другие транзисторы. Вплоть до германиевых(ГТ311).
Нужны будут определённые меры.
Для 4-го класса и КТ315, вполне себе вариант.
Во многих приёмниках 3-4 класса тех лет, они стояли сплошняком.
Так то... схему можно дорабатывать до бесконечности, и место и плата позволяет это сделать.
Но стоит ли...!??
Это же простой приёмник и в этом его достоинство.
Хайо
Да...блокирующего кондёра в питании, явно не хватает.
Рассчитывать на работу электролита в этой роли, не приходится.

В данной схеме может "запеть" упч.
потому что нет блокировки по питанию

vasya pelengator
Д9 - это тот самый грех во всех приёмиках того времени, это просто диверсия. Даже Д2 работает лучше.
Для разгонного каскада КТ315 не хороший выбор даже в начале 1970их, обратная емкость ужасная. КТ316 и КТ325 были уже к 1972 году, как и КТ342 и Д311.

Я как раз и не предлагал делать другой приёмник, а просто исправить нелеполсть, где установлены принципиально негодные компоненты ради себестоимости. Отсутствие блокировки - трэш. В целом схема то грамотная по концепции, как много чего того времени.

Simon
Да, возможно придётся принимать меры для борьбы с возбудами... но это обычное дело.
А так, введение ПКФ перед L11, L12 или вместо L13, L14 полностью изменит приём... новая жизнь старого радио.
В остальном, не знаю, я лично стал бы это делать, если бы для меня подобный приёмник что-то значил в прошлом. Просто так, конечно не стал бы этим заниматься.
Я лично для себя переделал только "мыльничные" приёмники Сони и Панасоник, выпущенные последними. Чтобы эпоха "живого радио", которою олицетворяли эти фирмы в прошлом, не заканчивалась таким позором.
Позорнее всего была насмешка Сони в виде P26, P36 и 306 на CXA1019.
Даже это немного исправил отельными каскадами по ПЧ с ПКФ и дополнением мостового УНЧ, только из принципа, что и такое "радио" должно работать иначе.

Хайо
Ну дак там по питанию нужно каждому каскаду индивидуальную блокировку делать.
Я о том же, что это как бы без доработки в наше время не пойми что.
Но самое простое, заменить диод и 315-е, сделать блокировку по ВЧ питания каждому каскаду, даже без ПКФ.

если ПКФ поставить ,то ФП1П1-60-02 на месте L11L12. Этот ПКФ отличается малым проходным затуханием при отличной селективности.
C16 убрать, С19 = 1800пФ С20=2200пФ и заземлять С20 на (+) от С21. Вместо L11L12 поставить ПКФ. На выходе ПКФ поставить пааллельно (всесто L12) поставить дроссель 560...1500 мкГн и подобрать к нему конденсатор по форме АЧХ. Транзистор Т2 менять на КТ316-325-368 с бета не менее 100.

Если на плате есть место для ПКФ без удаления L11L12, то убрать С19 и разделить С16 и С20 одинаково на 1800+2200пФ и поставить ПКФ между этими кондесатор-делителями.

Это решение тем хорош, что ПКФ согласуется от двухконтурного фильтра и АЧХ можно делать более прямоугольной.

Продолжение про NOBLEX...в сравнении с 600м...
[Видео YouTube - нажмите для просмотра]

Работы по доработке Альпиниста, на пол часа...
Спасибо, интересно. На досуге займусь

Rock-n-roller63
Хорошо бы ещё поменять все блокирующие ёмкости (с 47n на 100n).
И как писали ранее, добавить ещё одну, по шине питания(параллельно С35).
Ну и Детектор поменять на Д311.

Я свой Альпинист допилил так:


10 Ом в смесителе спасает от зеркалок при приёме на верёвку. Электролит параллельно R6 поднимает усиление. Увеличил ток последнего каскада УПЧ до ~3мА (270 Ом в эмиттере). Сопротивление параллельно L15 расширяет полосу контура до 6кГц. R11 - 1,8кОм (при Д20) - режим детектора, подбирать по максимуму слабого сигнала (шума).

УНЧ увеличил ток и увеличил глубину ОС выходных, чтоб хоть какие-то низы были.

Всем привет! Этк гэдээровскую военную связистку ( сейчас уже пишут - штази)))) оже обсуждали лет 10 назад Кто нибудь подскажет, что за радиоприемники на фото

Увеличить

Где-то писали, что EKN-3 1344.8
Der Feind lauscht ... und lugt.

driving
а где там приёмники?

driving
обратим внимание на стены. Там специальный гипсокартон. Это ГДРовская разработка. С ним делали оделку в школах в кабинетах по музыке, и в армии в радиоцентрах. Очень хорошо убирает отражения. У нас в радиоразведке тоже было так сделано, в комнате 20 приёмников EKD и 399ые и 4-5 оператора. Обычно все приёмники вывели на динамик в ожидание сигнала на отдельной частоте, и операторы сидели без наушников. Как только сигнал, одевали нужный наушник.

Приёмник (все таки увидел) хороший, название не помню, в нашей школной радиостанции их было тоже 2 или 3. Как нам наш руководителя кружка сказал, это под лицензии сделанный HAGENUK, у него дома на частной станции Y21AA был западногерманский оригинал с какого то 196х года, который конечно лучше выглядел и лучше работал.

local07
То что у вас на фото, это наша Р-104.

Её очень часто использовали наши Радио-спортсмены.
Мне в армии не раз приходилось подготавливать эти станции для соревнований.

Кстати,раз уж речь зашла о восточной Германии.
На Авито есть предложение о продаже Радиоприемника УКВ ГДР TVP3012
https://www.avito.ru/novaya_usman/audio_i_video/radiopriemnik_ukv._gdr._tvp3012_2108726883?slocation=639910

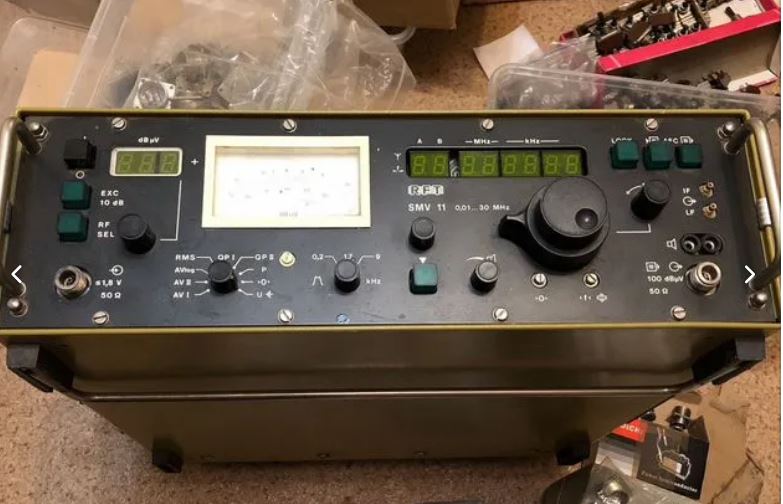

А также ДВ-СВ-КВ приёмник RFT RFT SMV.
https://www.avito.ru/sankt-peterburg/kollektsionirovanie/rft_smv._001.30mhz_2757905149

Там же,достаточно предложений и по бытовой РЭА от RFT...

Хайо
за радиоразведку могу вам много интересного рассказать под пивко))) Наш р/ц находился в бывшем господском доме . И находится! И работает !!!!!
Не выдумывайте про радиоразведку)))) Вдруг вам, кто то поверит))
про гипсокартон скажу отдельно, вы слышали, как шумно работает телеграфный аппарат ( telex) ??? а если в зале их десятки ? Вот для этого и применяли дополнительное шумопоглощение, а на улице, рядом со техзданием транслировалась музыка

Увеличить

Simon

это наша Р-104.
В начале 80-х я на такой станции в возимом варианте на НЧ-диапазонах высекал в основном телефоном, ну и ТЛГ немного, причем мало кто замечал, что в моем сигнале несущая присутствует. :-)

Ну на самом деле это не приемник, а селективный микровольтметр. Просто их любят как приемники использовать

Владимир RA9SZ
Да её и сейчас многие используют...
[Видео YouTube - нажмите для просмотра]

Недавно попался в сети мне приёмник(стационарный) под названием "Урал-320".

В жизни ,мне такой не попадался.
Интересно то ,что несмотря на 3-й класс,у него совершенно неплохие ТТХ.

Всему "виной" оказался неплохой тракт ЧМ.
Чего стоит только блок УКВ,явно для первого класса.

Да и сам тракт ПЧ неплохо выполнен.
Так же ,этот аппарат имеет МА на борту, что уже претендует на 2-й класс.
Сам корпус , мне напомнил старенький ,настольный Grundig RF420.

Кстати, почти вся серия настольных ,маленьких Grundig RF,смотрится неплохо.

В продолжение темы.
Очень симпатиШное,"кухонное" Радио.
Grundig RF720

И всё необходимое имеется ДВ/СВ/КВ/УКВ.
Учитывая хороший динамик и корпус...на лицевой панели 2 тембра.

Да, неплохо выглядит... и звучало наверное тоже.
В те годы конечно это было не кухонное радио )

vasya pelengator
в те годы не было таких кухон)

vasya pelengator
Смотрел пару роликов в Ютубе...да, звук шикарный.
Акустический агрегат этой серии.

Наверное это наследие от satellit-тов.
Там стоял подобный динамик.
Судя по дросселю, наверняка двух полосная акустика.

Хайо
Это моё условное название кухонное(пришлось в кавычки взять).
Очень удобное на маленькой(Советской) кухне.
Наверное правильнее было бы называть настольный малогабаритный...
Вот например Grundig RF425...ну чем не красавец...

А такой,абсолютно белый Grundig RF3301...но с индикатором уровня сигнала.

А вот 440-й...похоже наша Вега с него дизайн слепила...
